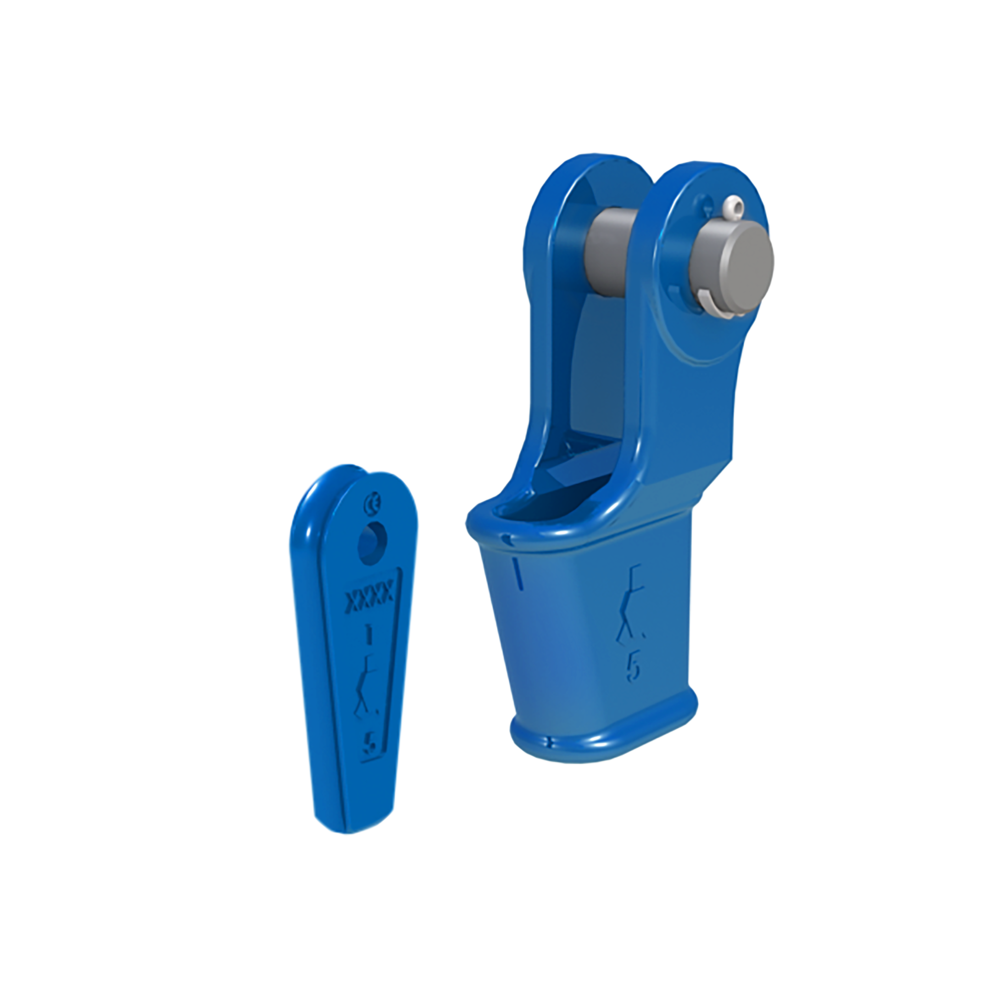

Troses uzgalis mobilajam celtnim vai citās iekārtās kur ir bieža bloku maiņa vai troses garuma maiņa. Uzgalis tiek piegādāts pilnā komplektācijā - ķīlis, pirksts ar sprosttapu.

Ir pieejami 2 veidu pārklājumi:

  • Modelis OWS P: krāsots, zils
  • Modelis OWS PGAL: karsti cinkots
  • Materiāls: Kalts augstas izturības tērauds
  • Darba temperatūra : - 40°C to + 110°C - Ir iespējama lietošana augstākā temperatūrā, samazinot izturību
  • Pārklājums: Zils krāsots vai karsti cinkots
  • Piezīme: Lietojot uzgali ar 8 vai 6 vijumu trosēm, tas nodrosina 80% no to izturības, bet ne vairāk kā norādītā trūkšanas slodze (MBL)
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Min. trūkšanas slodze
tonnās
Troses Ø (mm) A (mm) B (mm) C (mm) øP
mm
T (mm) TL
mm
TB
mm
W (mm) Svars
kg
CAD
10.20OWS0.25P 8 7-8 110 18 36 16 9 128 51 18 0,8
10.20OWS.25PG 8 7-8 110 18 36 16 9 128 51 18 0,8
10.20OWS0.5P 12 9-10 145 23 46 21 11 168 63 21 1,7
10.20OWS.5PG 12 9-10 145 23 46 21 11 168 63 21 1,7
10.20OWS1P 20 11-13 157 29 57 25 12 185 67 25 2,1
10.20OWS1PG 20 11-13 157 29 57 25 12 185 67 25 2,1
10.20OWS2P 25 14-16 190 35 70 30 15 225 85 31 4
10.20OWS2PG 25 14-16 190 35 70 30 15 225 85 31 4
10.20OWS3PG 40 18-19 210 40 80 35 16 250 95 38 7
10.20OWS3P 40 18-19 210 40 80 35 16 250 95 38 7
10.20OWS4P 55 20-22 252 48 95 41 18 300 110 44 10
10.20OWS4PG 55 20-22 252 48 95 41 18 300 110 44 10
10.20OWS5P 75 23-26 298 55 110 51 22 353 128 51 15
10.20OWS5PG 75 23-26 298 55 110 51 22 353 128 51 15
10.20OWS6P 90 27-29 322 65 130 57 25 387 142 57 21
10.20OWS6PG 90 27-29 322 65 130 57 25 387 142 57 21
10.20OWS7P 110 30-32 350 73 146 63 28 423 155 63 31
10.20OWS7PG 110 30-32 350 73 146 63 28 423 155 63 31
10.20OWS8P 125 34-36 400 74 148 64 28 474 160 70 37
10.20OWS8PG 125 34-36 400 74 148 64 28 474 160 70 37
10.20OWS9P 150 37-39 450 80 142 70 30 530 177 77 51
10.20OWS9PG 150 37-39 450 80 142 70 30 530 177 77 51
10.20OWS10P 170 40-42 500 87 160 76 33 587 187 76 64
10.20OWS10PG 170 40-42 500 87 160 76 33 587 187 76 64
