Kas ir tērauda troses stieples klase, konstrukcija, vijums, pretrotācijas īpašības?

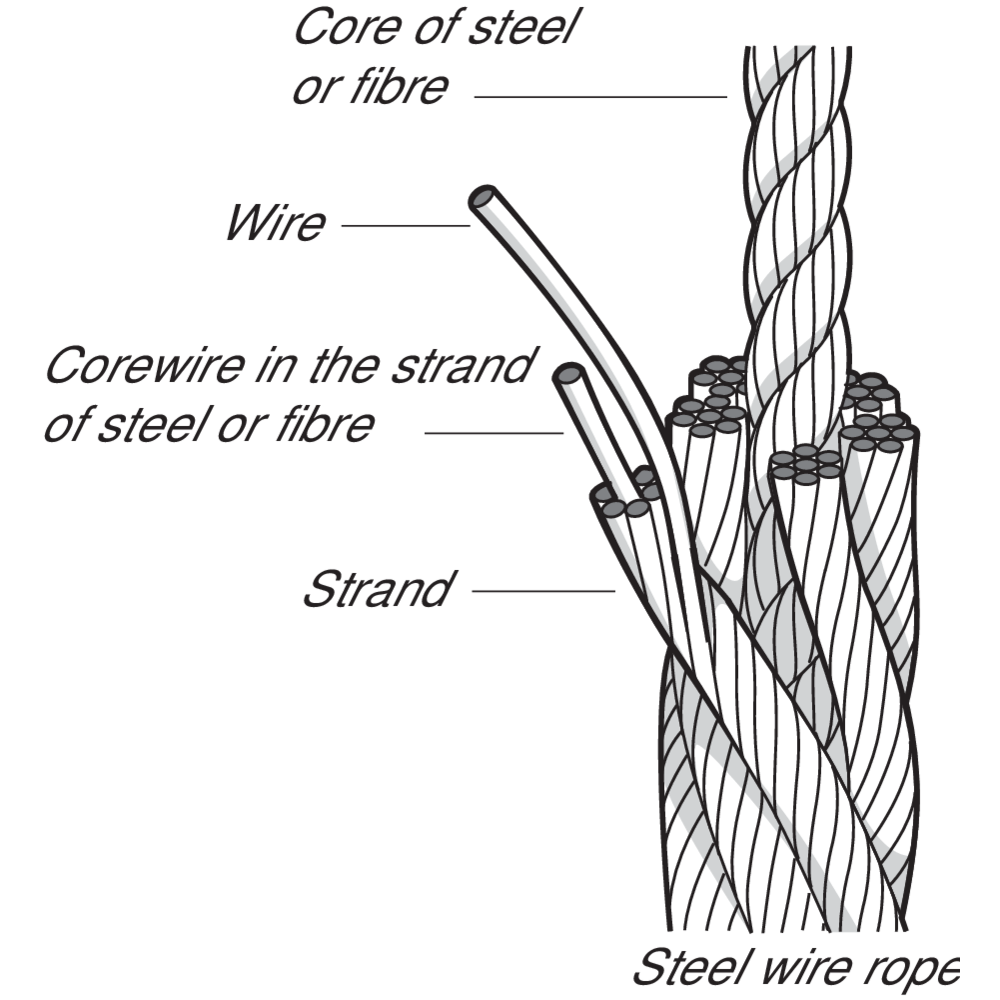

Tērauda troses konstrukcija

Tērauda trose ir izveidota no atsevišķām tērauda stieplēm, kas satītas vijumos. Vijumi ir apvīti ap centrālo serdi, tādā veidā veidojot trosi. Stiepļu skaitam un izmēram jāsniedz iespējami labāko kompromisu starp liela diametra dzīslām noturībai pret koroziju un nodiluma pretestībai, un maza diametra stieplēm lokanībai un lietošanas ērtumam.
Trošu stropes konstrukcija tiek apzīmēta šādi.
     Piemēram, 6x36-FC
     6
 ir vijumu skaits trosē.
     36 ir stiepļu skaits vijumā
     FC ir serdes tips

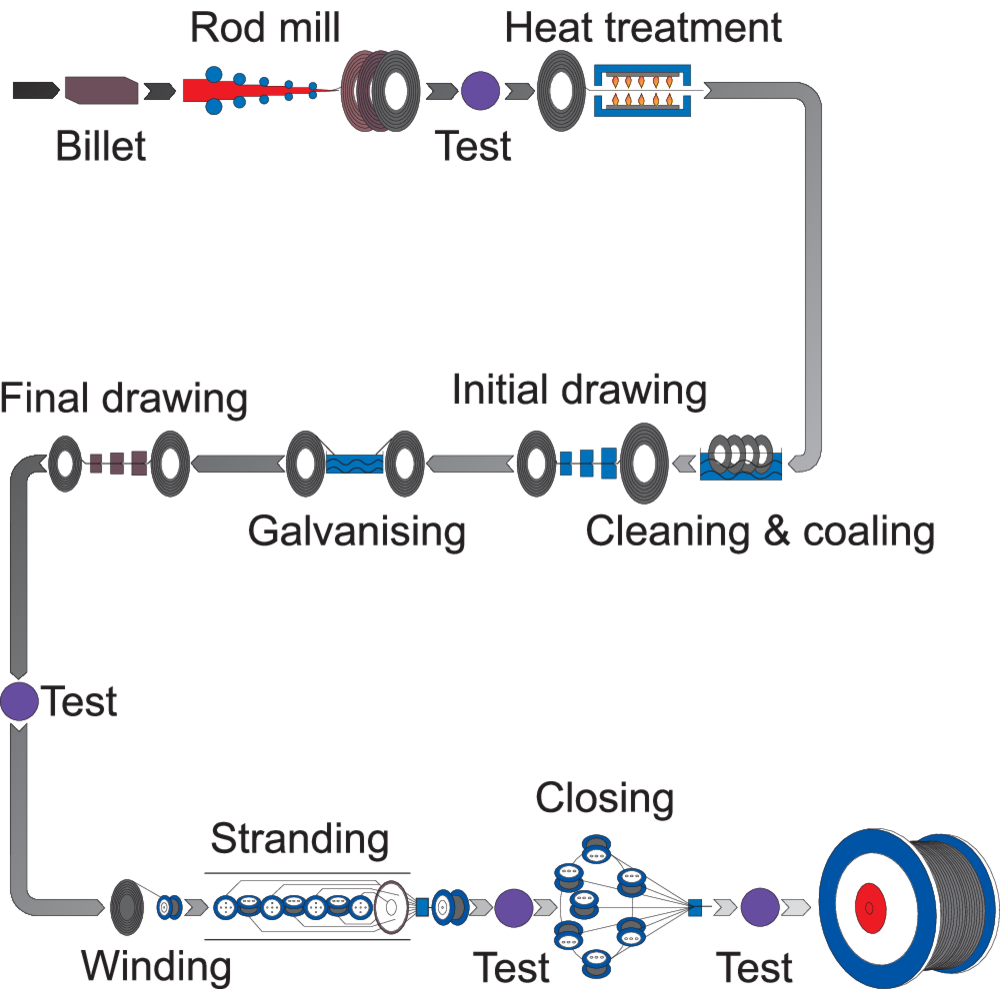

Tērauda troses ražošanas process no stieņa līdz trosei

Ilustrācijā labajā pusē attēlots tērauda troses ražošanas process no paša sākuma īdz trosi var uztīt uz ruļļa.

Tērauda troses stieples klases

Izejmateriāls ir metāla stieple, kura tiek auksti velmēta līdz nepieciešamajam izmēram un tērauda klasei. Tērauda trošu stieplēm biežāk sastopamās klases ir:

Troses klase

Stieples stiepes izturības klase

Cietība

EN API 9A Min Max Brinel Rockwell
    kp/mm²  N/mm²  kp/mm²  N/mm²  HB  HRC
1570 PS 140 1370 180 1770 405/425 45
1770 IPS 160 1570 200 1960 445/470 49
1960 EIPS 180 1770 220 2160 70/480 51
2160 EEIPS 200 1960 220 2160 480/500 52

Pārklājums
Stieples mēdz būt neapstrādātas, cinkotas, vai no nerūsoša tērauda. Cinkojums stieplēm dod papildus aizsardzību pret koroziju. Īpaši agresīvā vidē tiek izmantotas nerūsējošā tērauda troses.

Tērauda troses vijumu veidi

Vijums sastāv no individuālām stieplēm kuras ir apvītas ap serdi vienā vai vairākos slāņos, visbiežāk sastopami šādas konstrukcijas vijumi:

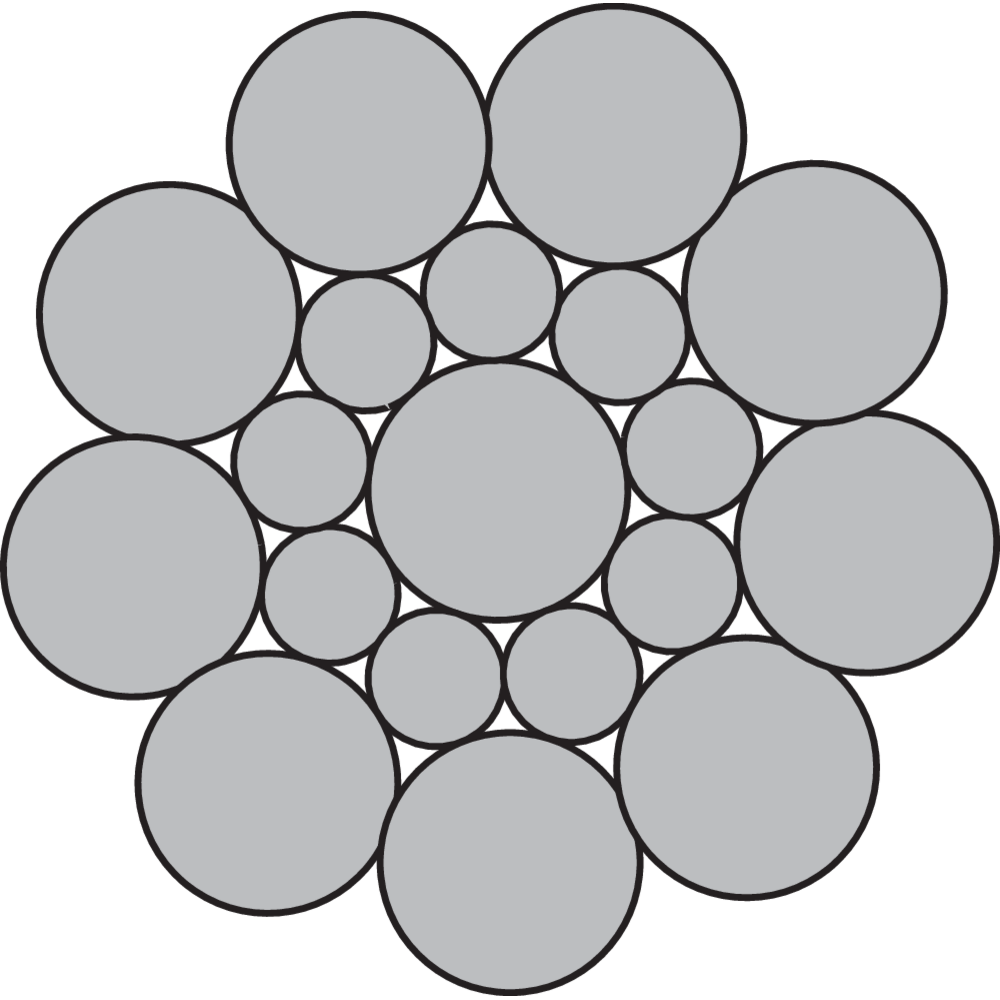

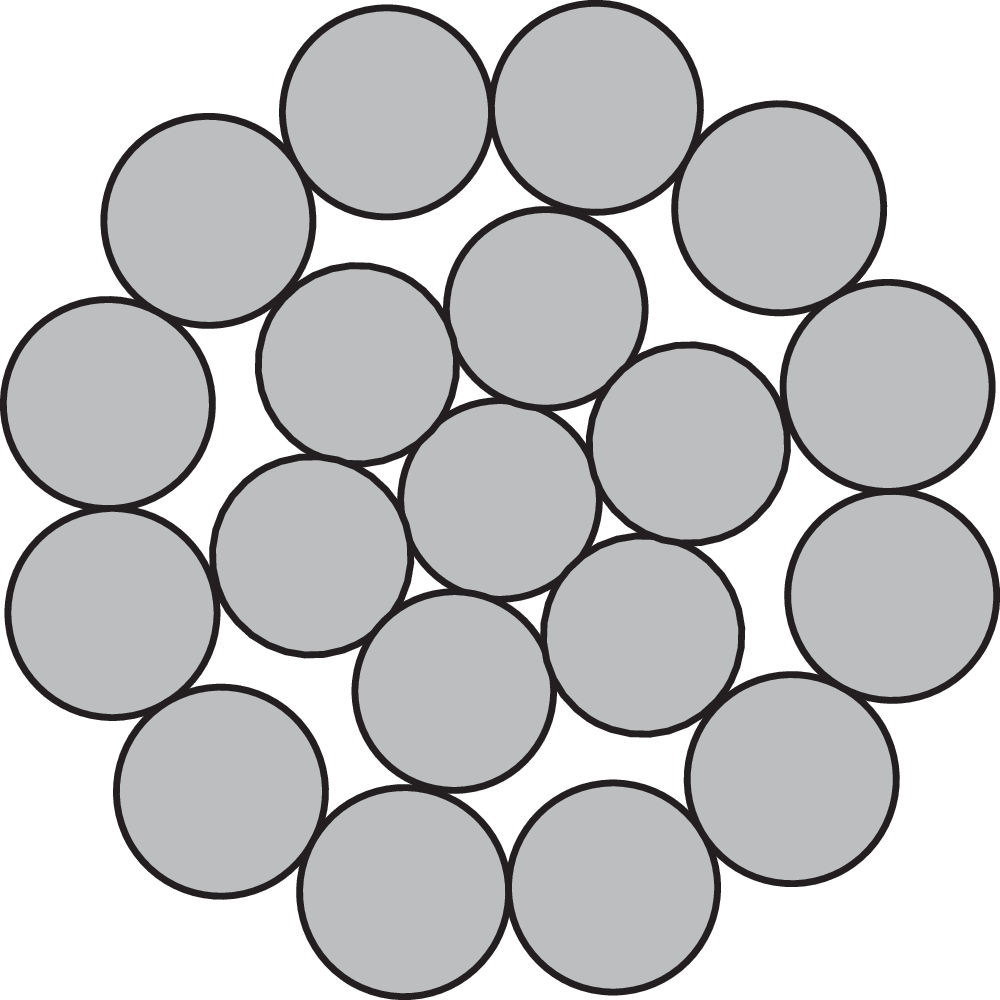

Seale (S):
Paralēlas stieples - dažāda izmēra, vienāds stiepļu skaits iekšējā un ārējā slānī.

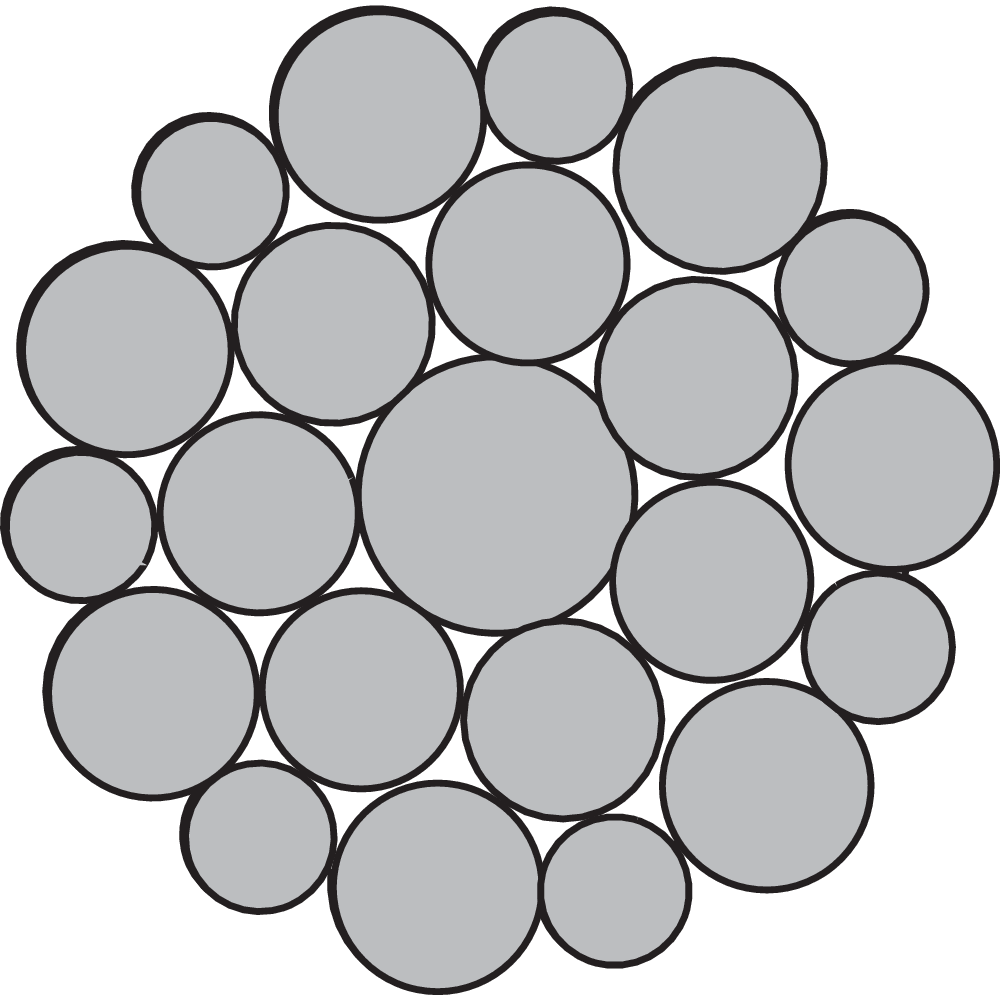

Warrington (W):
Paralēlas stieples - ārējā slānī divu dažādu izmēru stieples, ārējā slānī divreiz vairāk stiepļu kā iekšējā.

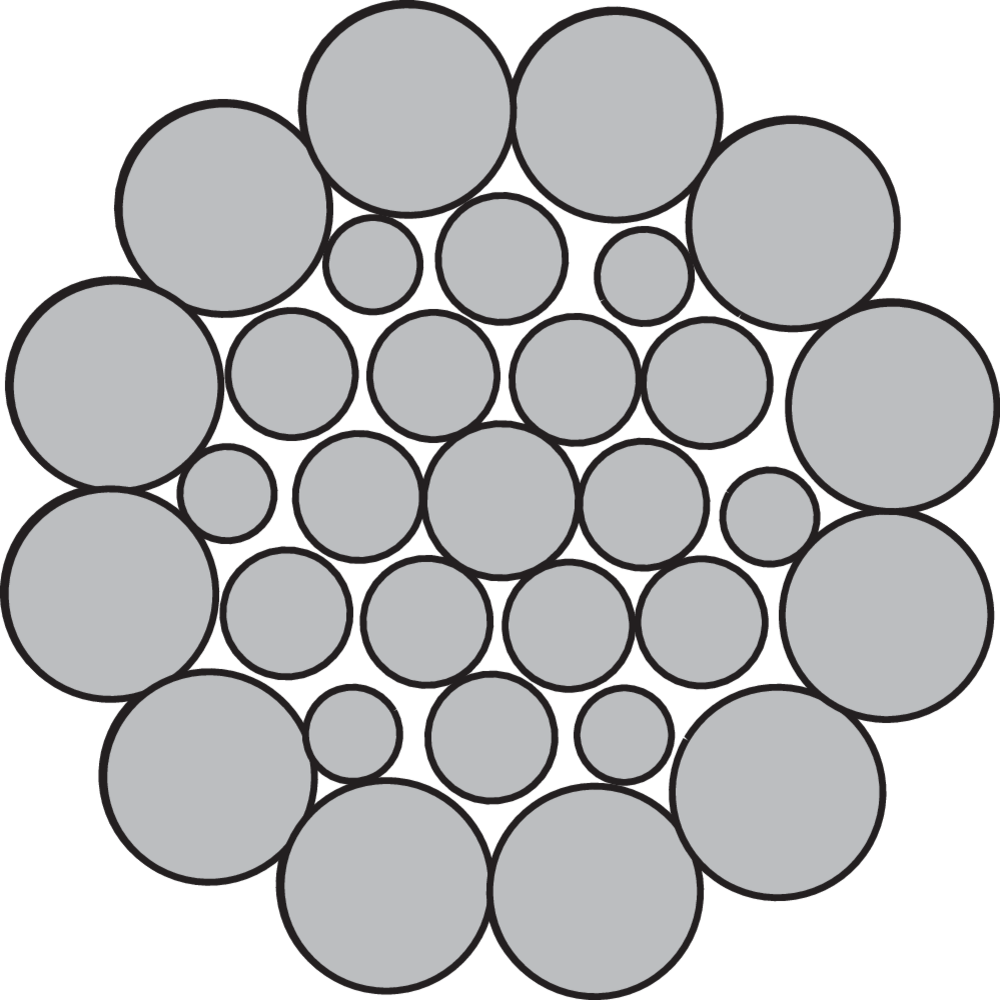

Warrington-Seale (WS):
Paralēlas stieples - kombinācija no Seale un Warrington konstrukcijas, trīs vai vairāk slāņi.

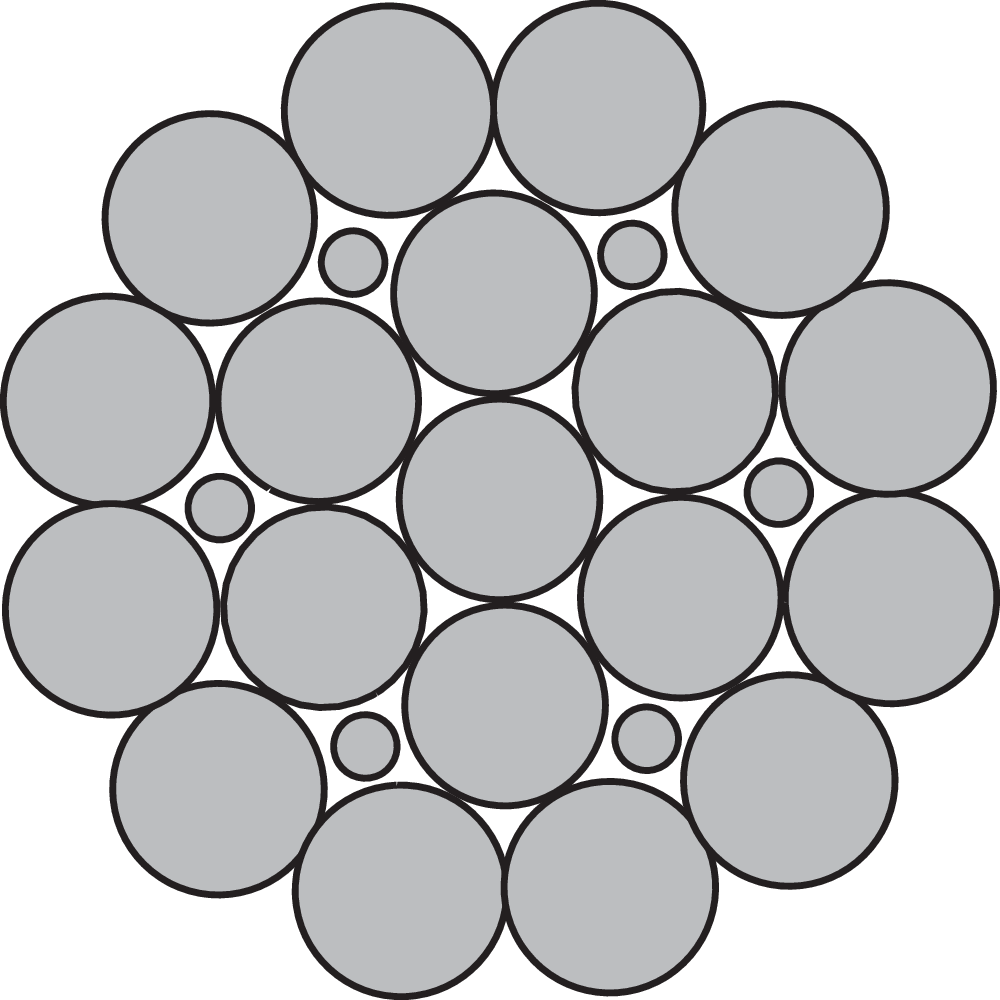

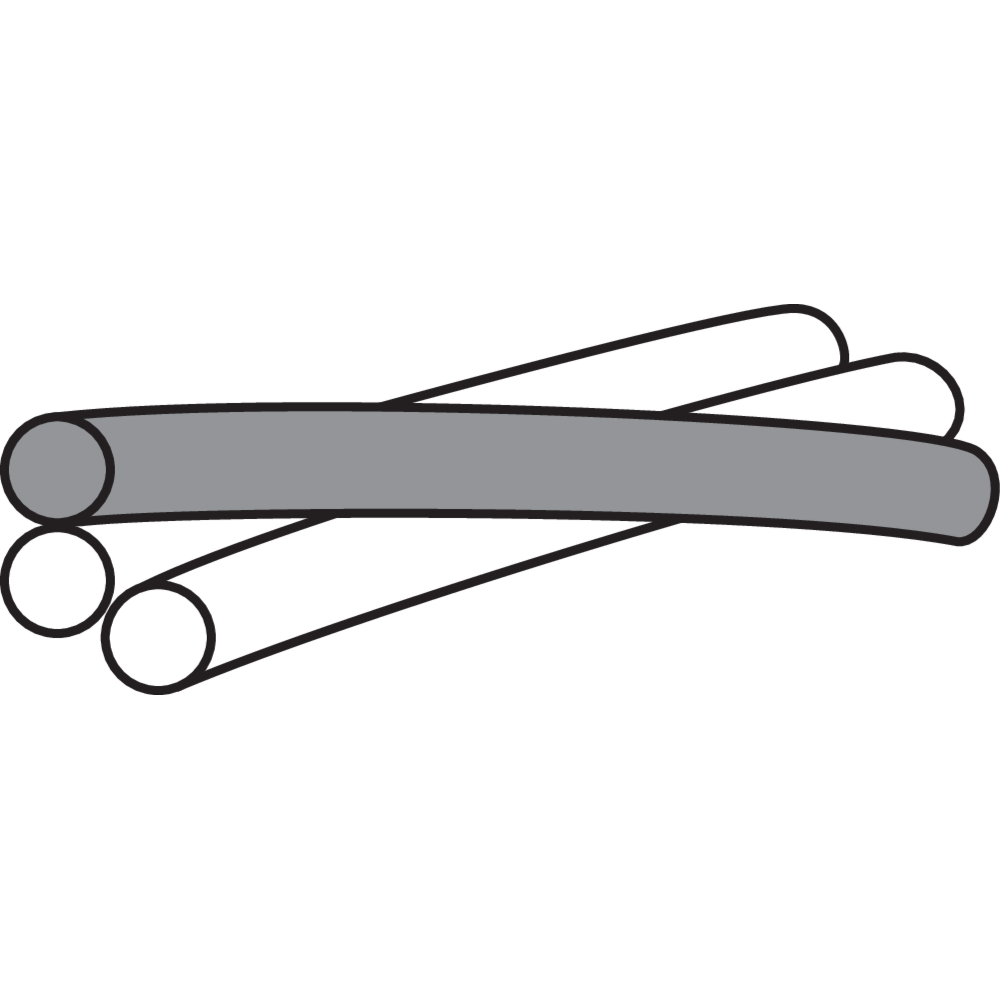

Ar aizpildošajām stieplēm(F):
Paralēlas stieples - ārējā slānī divrez vairāk stiepļu kā iekšējā slānī. Ar mazām stieplēm aizpildīta vieta starp lielākām stieplēm.

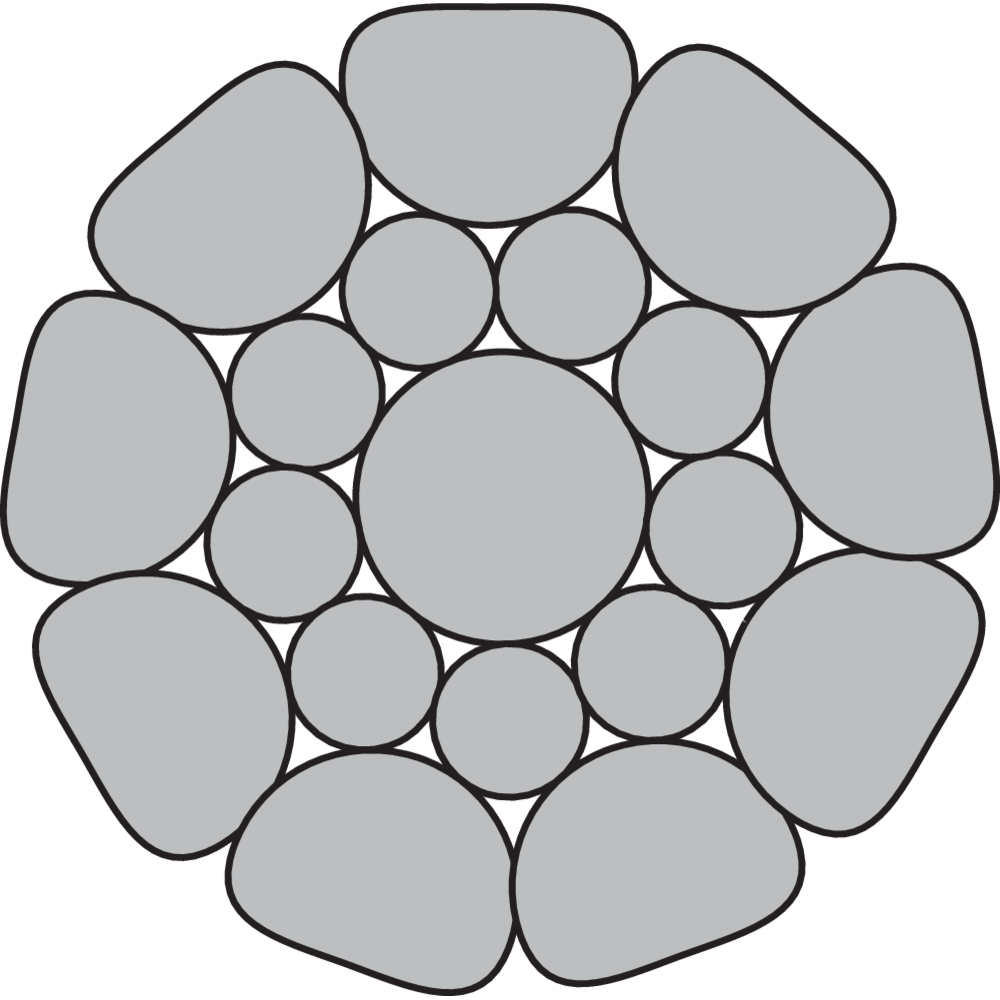

Kompaktēts vijums:
Tiek iegūts pakļaujot vijumu spiedienam, stiepjot vai velmējot.

Tērauda troses serdeņu veidi

Troses vijumi tiek aptīti apkārt serdei, kas var būt no metāla, plastikāta, vai organiskās šķiedras.

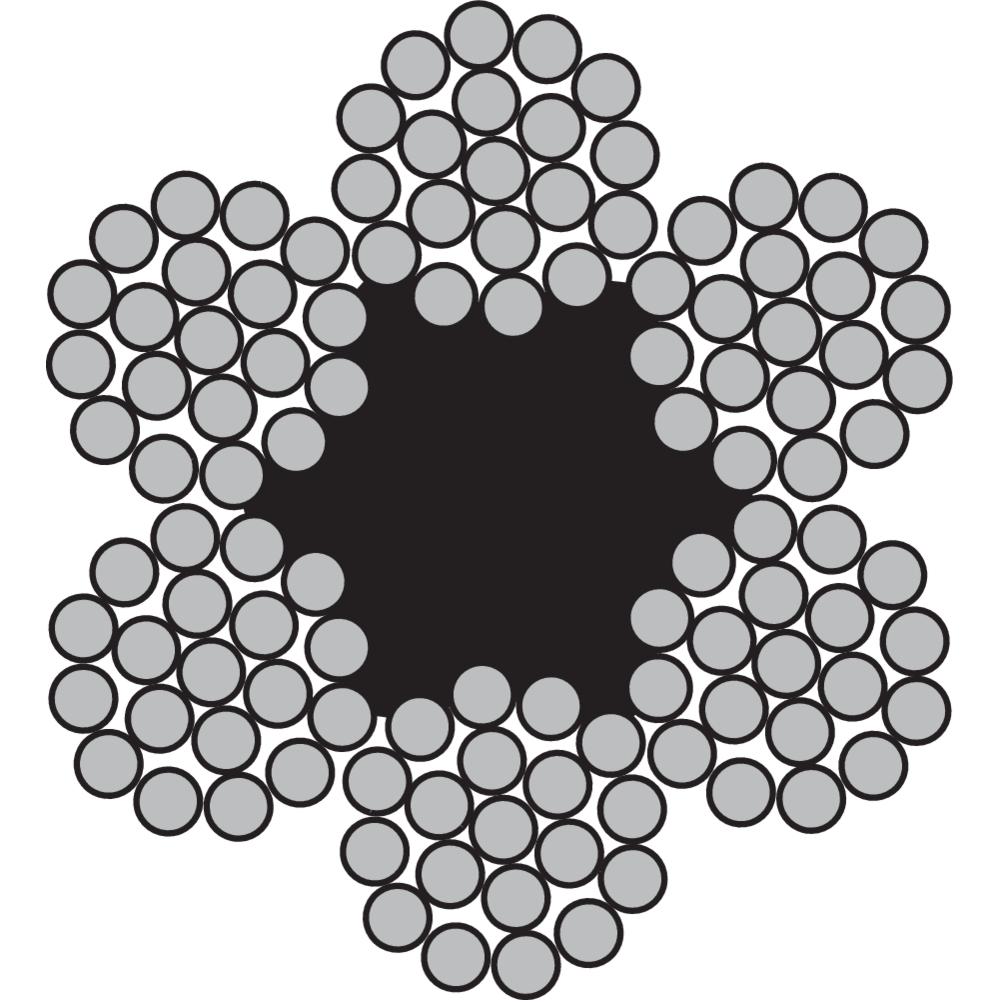

Ja vijumi tiek aptīti ap organiskās šķiedras serdi, tiek lietots apzīmējums - FC ( fiber core). Piemēram, 6x19-FC.

Troses ar metāla serdi izvēlas gadījumos, ja trose tiek pakļauta augstām darba temperatūrām, lielai deformācijai, lielai darba slodzei, lielam spiedienam uz spolēm un blokiem u.c.  Metāla serde nodrošina labāku vijumu atbalstu, kas nodrošina lielāku troses formas noturību un vienlīdzīgāk sadala slodzi uz katru stiepli.

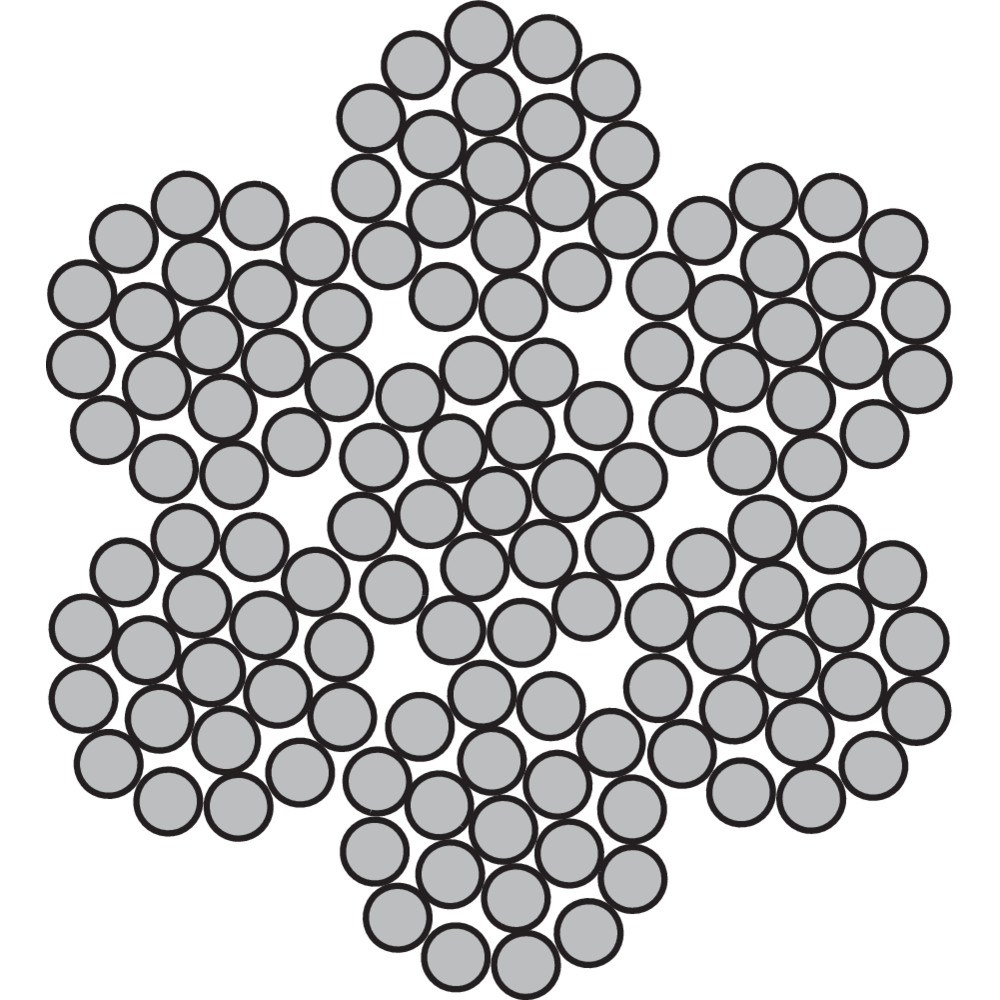

Ja metāla serde sastāv no atsevišķa vijuma, tiek lietots apzīmējums - WSC. Piemēram, 6x19-WSC.

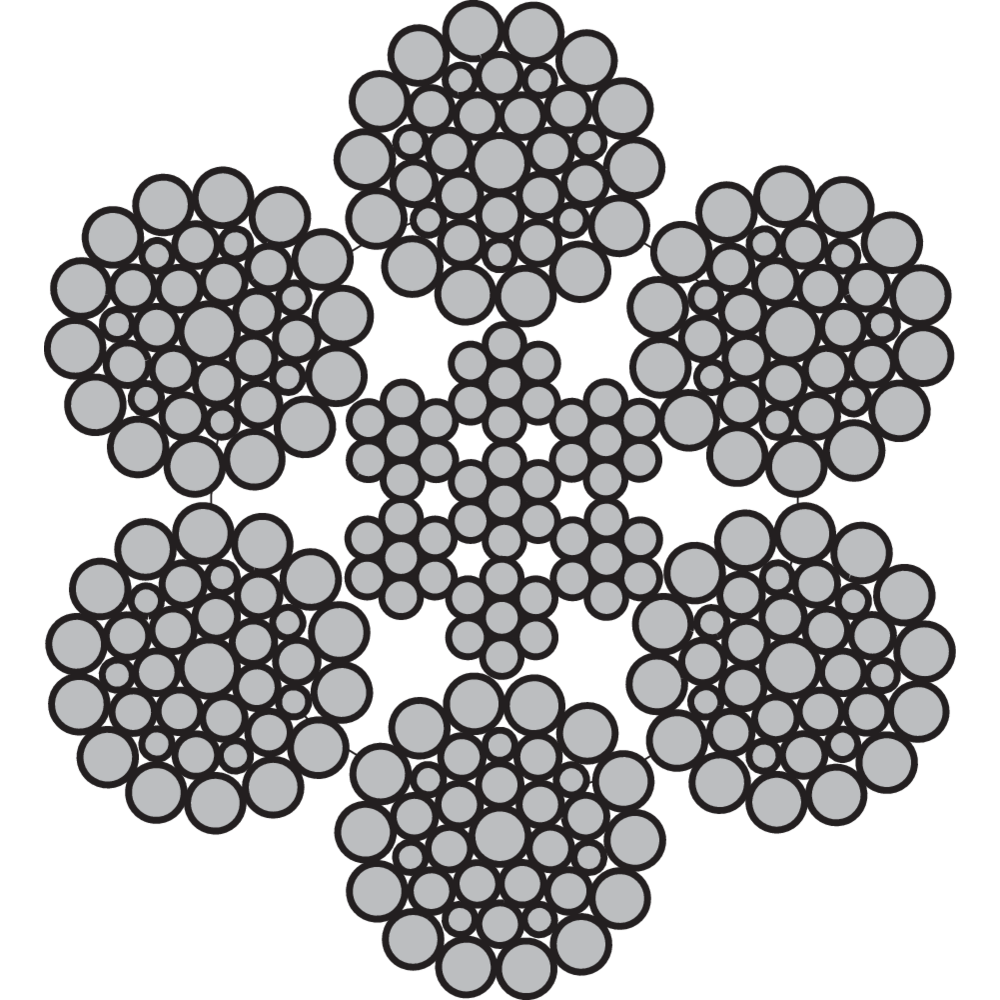

Ja metāla serde sastāv no atsevišķas troses, tiek lietots apzīmējums - IWRC. Piemēram, 6x19-IWRC.

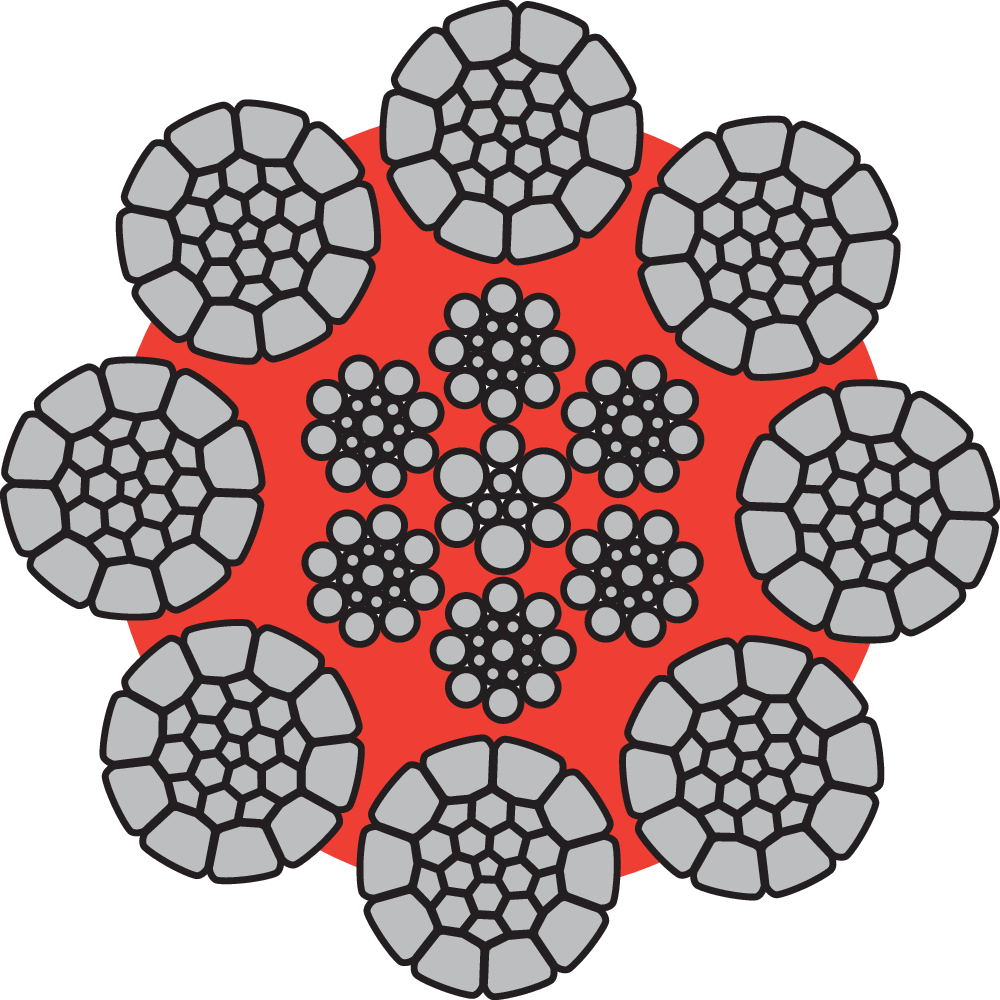

Dažām tērauda trosēm serde ir noslēgta ar plasikāta starpslāni, tas trosei dod paaugstinātu formas noturību, samazina iekšējo nodilumu un koroziju. Piemēram, Turboplast.

Tērauda trošu tinumu veidi

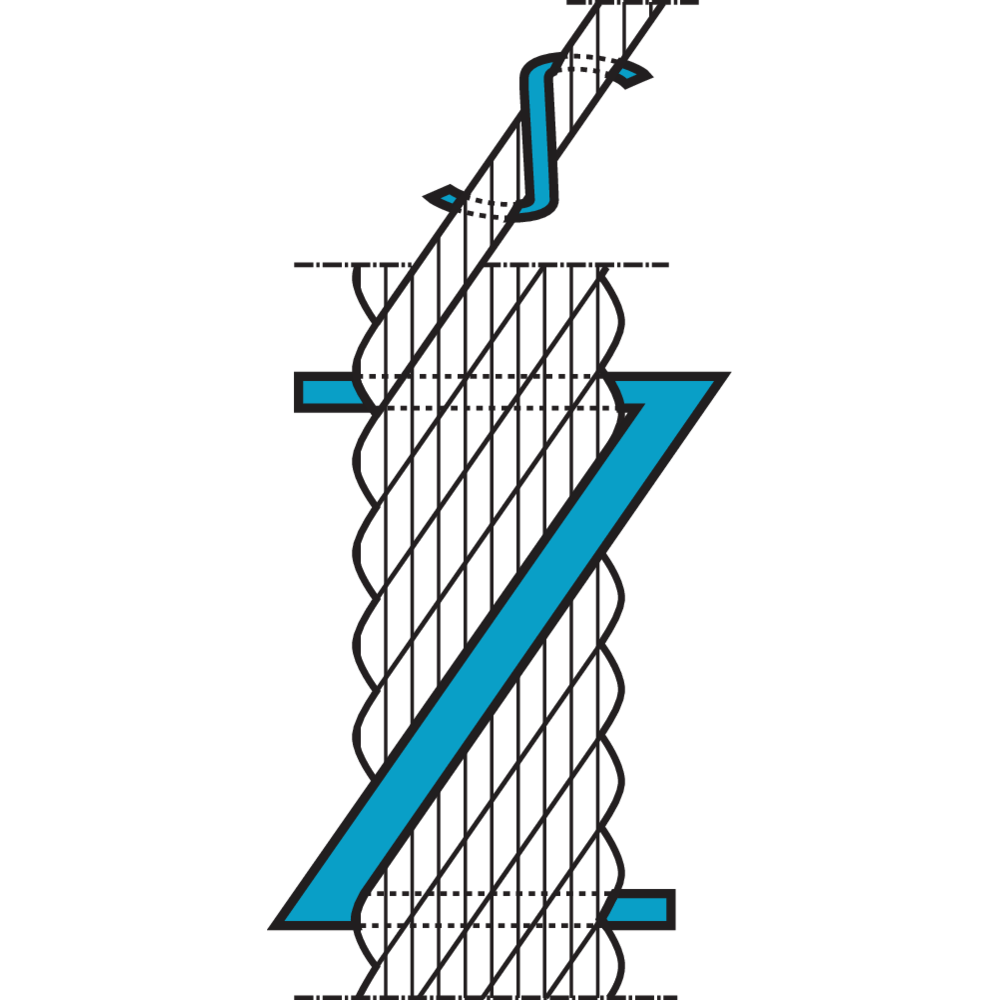

Parastais (Regulārais) tinums

Stiepļu tinuma virziens ir pretējs ārējo tinumu virzienam. Parastais tinums ir mazāk pakļauts cilpu veidošanās un attīšanās iespējamībai.

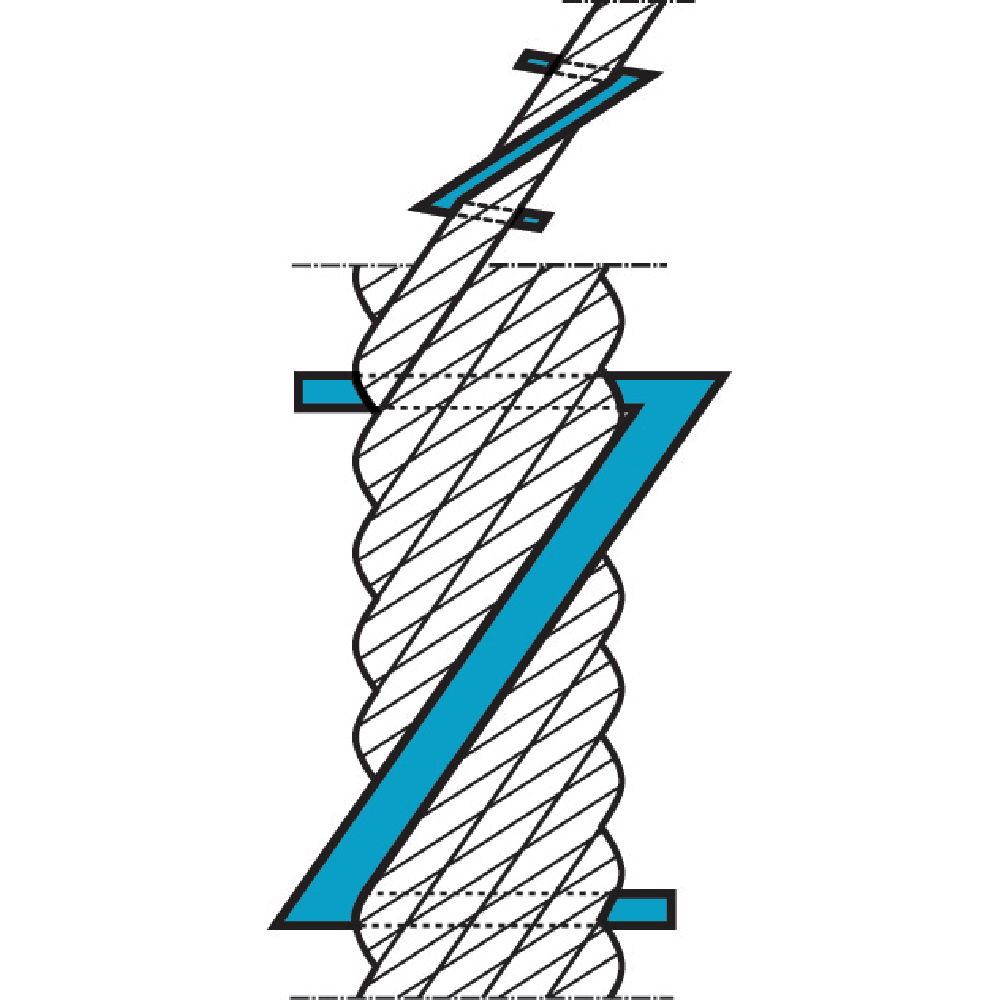

Langveida tinums

Stiepļu tinuma virziens ir vienāds ar ārējo tinumu virzienu.  Langveida tinuma priekšrocība ir lielāks dilšanas laukums, kad trose tiek lietota, tādējādi šāda trose varētu kalpot ilgāk. Langveida tinuma trosēm ir augstas rotācijas īpašības, tādēļ troses abiem galiem jābūt fiksētiem.

Labējais tinums

Vijumi apkārt serdei ir apvīti pa labi. Labējais tinums ir visizplatītākais tinuma veids.

Kreisais tinums

Vijumi apkārt serdei ir apvīti pa kreisi.

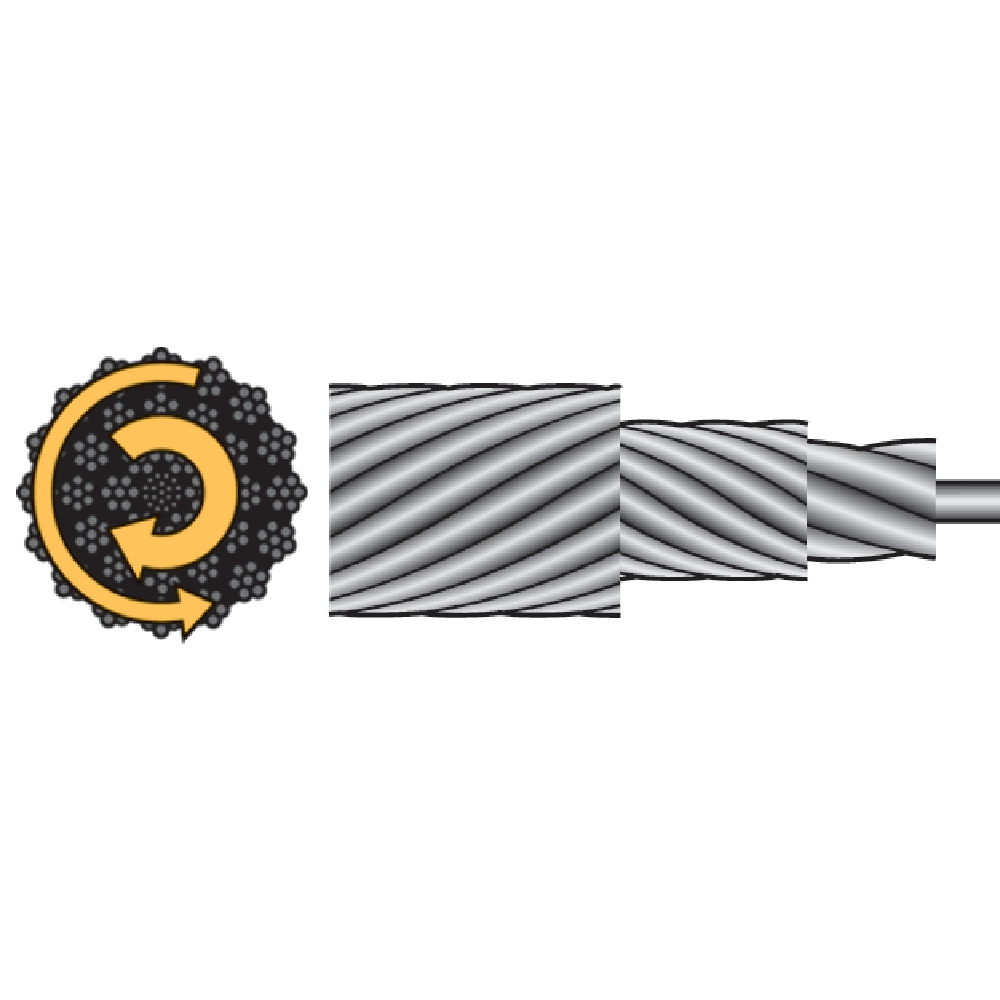

Tērauda troses ar pretrotācijas īpašībām

Lai sasniegtu pēc iespejas mazāku rotācijas tendenci pie lieliem pacelšanas augstumiem, tiek lietotas troses ar pretrotācijas īpašībām.

Troses ar pretrotācijas īpašībām ir veidotas no vairākiem vijumu slāņiem. Katrs slānis ir savīts uz pretējo pusi tādā veidā, lai griezes moments starp slāņiem izlīdzinātos.

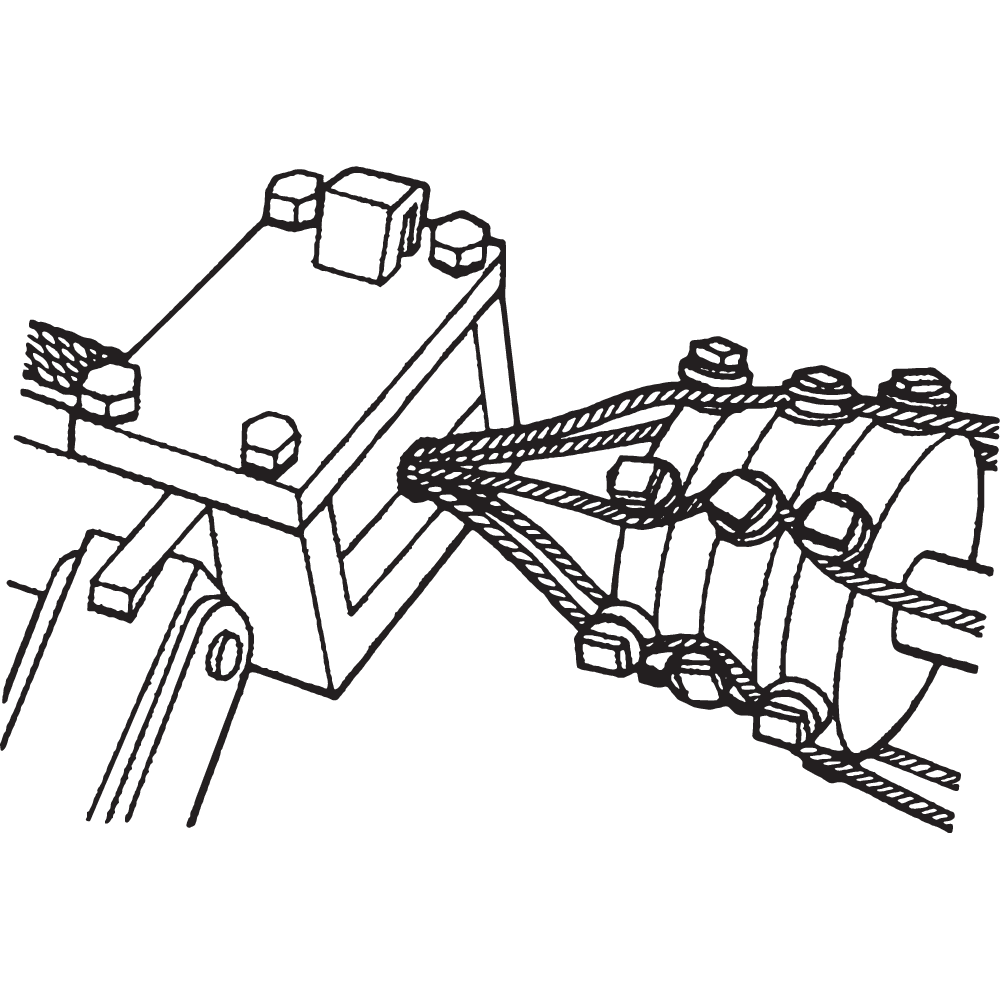

Kāpēc ir svarīga preformēšana?

Preformēšana ir process, kura laikā karta dzīsla iegūst tādu spirālveida formu, kādā tā atradīsies gatavā trosē.  Preformēšanas priekšrocības:

– Trosēm nav iekšēja spriegojuma un savērpšanās tendences, kas atvieglo trošu uzstadīšanu un darbu ar tām.
– Troses var griezt bez galu apsaitēsanas un neapsaitēti gali patvaļīgi neattīsies.

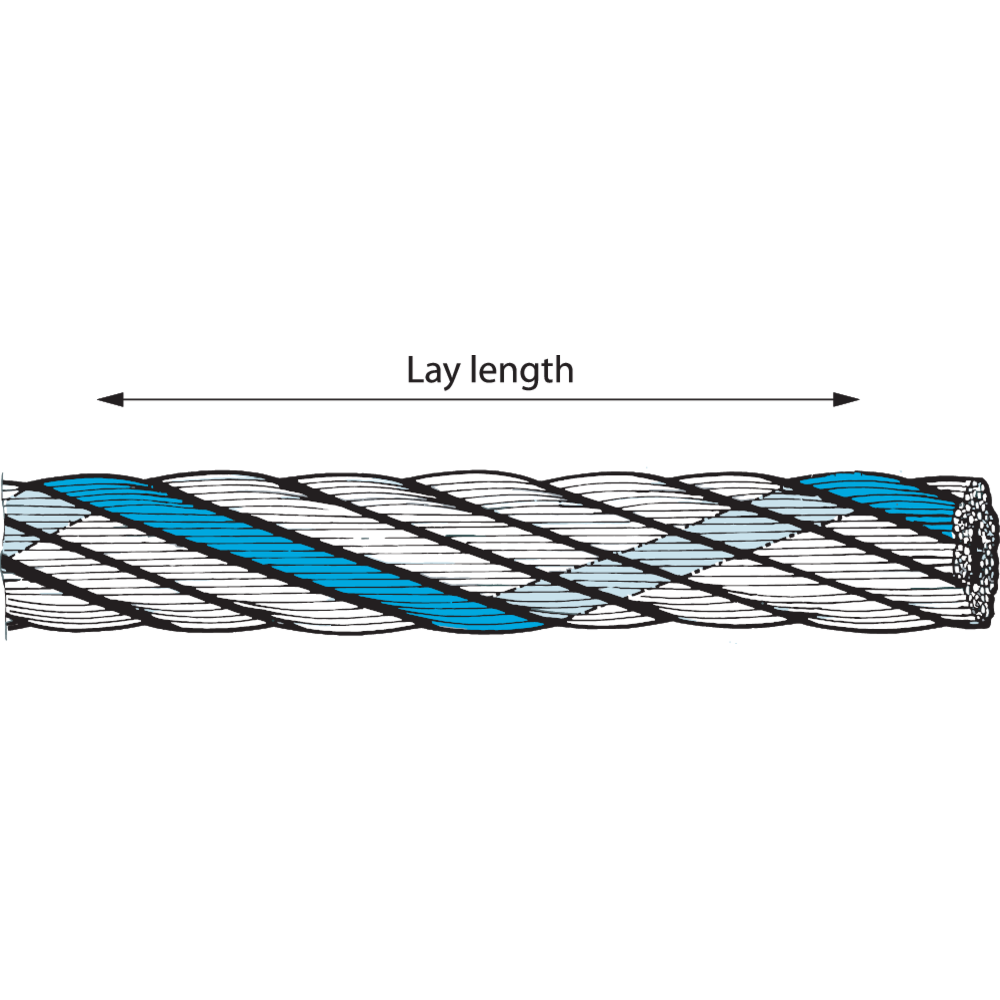

Tērauda troses tinuma garums

Tinuma garums ir vijuma vai dzīslas spirāles garums. Tinuma garums tiek rūpīgi izvēlēts pie katras troses ražošanas un ir nepieciešams, lai tas tiktu saglabāts, pretējā gadījumā troses kalpošanas laiks būs ievērojami mazāks.

Minimālā un aprēķinatā tērauda troses trūkšanas slodze

Minimālā trūkšanas slodze
Minimālais trūkšanas spēks (minimālā trūkšanas slodze) izteikta kiloņūtonos, ir slodze par kuru zemāk trose nedrīkst pārplīst to pārbaudot uz trūkšanu.

Aprēķinatā trūkšanas slodze
Trūkšanas slodze tiek aprēķināta ņemot vērā katras dzīslas metāla šķērsgriezuma laukumu  trosē un to stiepes izturības klasi. Kopējais metāla laukums ir tieši proporcionāls troses nominālā diametra kvadrātam. Laukuma zudumi dēļ dzīslu un vijumu savīšanas netiek ņemti vērā.

Tērauda trošu lietošana un uzgalbāšana. Vairāk lasiet sadaļā Tērauda trošu ietosana un uzglabāšana
