Crosby

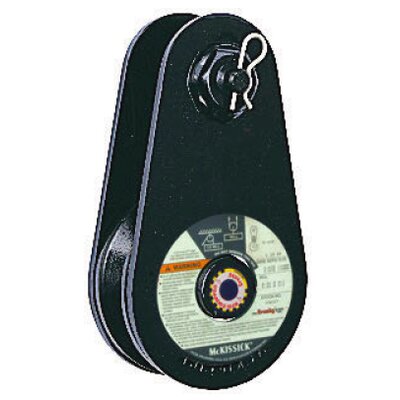

McKissick trīsis 406 ir Crosby ražots divu plākšņu trīsis. Pieejams no WLL 2 līdz 8 T. Var pasūtīt ar bronzas buksi (BB) un ar rullīšgultni (RB).

Apraksts:

  • trīša atvēršanas un aizvēršanas stiprinājumam ir turētājs, lai novērstu tā izkrišanu, pazušanu vai bojāšanu
  • ērta atvēršana vai aizvēršana arī vertikālā novietojumā
  • skriemeļa vidusstiprinājums apstrādāts ar īpašu smērvielu
  • universāli trīšu izmēri
  • atbilstība ASME B30.26 nosacījumiem, ieskaitot identificēšanu un izsekojamību, dizaina funkcionalitāti, pārbaudes slodzes aprēķināšanu un nepieciešamos temperatūras rādītājus
  • atbilstība citām prasībām, ieskaitot darba mūža ilgumu un ražošanas materiālu izsekojamību, kas nav tieši iekļautas ASME B30.26
  • Materiāls: Kalts tērauds
  • Drošības koeficients: 4:1
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Celtspēja (WLL)
tonnās
Skriemeļa Ø (mm) Bearing Code Troses diametrs (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Svars
kg
CAD
16.15108311 15 203 BB 19-22 355 206 130 60 32 171 54 13,6
16.15108312 15 203 RB 19-22 335 206 130 60 32 171 54 13,6
16.15108406 15 254 BB 19-22 379 257 130 60 32 191 49 19,1
16.15108407 15 254 RB 19-22 379 257 130 60 32 191 49 19,1
