Red Rooster

Apraksts: Jaudīgas pnematiskās ķēžu vinčas Red Rooster no 500 līdz 980 kg.
RED ROOSTER pnematiskās ķēžu vinčas ir īpaši izstrādātas materiālu apstrādes rūpniecībai, piemēram noliktavās, iesaiņošanā utt.
Šo vinču nolaišanas un pacelšanas ātrums ir ļoti augsts, kas tās padara par lielisku instrumentu, ja celšanas augstums ir liels.

Standarta funkcijas:

  • Liels pacelšanas un nolaišanas ātrums
  • Maksimālais ātrums regulējams, pacelšanas un nolaišanas ātrums neesot atkarīgi viens no otra
  • Precīza regulējama ātruma kontrole (pults vai radio vadība)
  • Optimāla kravas vadība, precīza pozicionēšana
  • Kompakts dizains un zems svars
  • Viegli saliekama gaisa izlaišanas šļūtene
  • Gala atdures sistēma
  • Motora dzesēšanas sistēma savienota ar liekā gaisa izvades sistēmu
  • Pults ar vadu vai radio vadība
  • Zems trokšņa līmenis
  • Alumīnija korpuss

Papildus:

  • Jūrniecībai / Izturīga pret koroziju
  • Pārklājums no C2 - Industriālais līdz C5 - Ārzonas specifikācija (Standartā sarkans pārklājums. Citas RAL krāsas pieejamas pēc pieprasījuma)
  • Pults izvēle
  • Radio tālvadība elektropneimatiskām vadības ierīcēm
  • Vadības sistēmas
  • Ķēdes konteineri (P.V.C., cinkots vai nerūsējošā tērauda)
  • Pieejami dažāda veida āķi
  • Gaisa pievades sistēma un vārsti
  • Gaisa pievades iekārta
  • Lieka gaisa izvade
  • Īpaša pieeja individuāliem risinājumiem
  • Elektropievādes sistēma
  • Galvenais avārijas gaisa izlaišanas ventils

ATEX:

Saskaņā ar EK Direktīvu 94/9/EC (Ex klasifikācija)

Ieteicams:

Mēs iesakām izmantot gaisa aerācijas sistēmu SMC (tiek pārdots atsevišķi)

  • Iespējas: Ļoti liels pacelšanas un nolaišanas ātrums
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam
Artikula Nr. Celtspēja (WLL)
tonnās
Tips Ķēžu kritumu skaits Celšanas ātrums ar maks. slodzi (m/min) Nolaišanas ātrums ar maks. slodzi (m/min) Gaisa savienojums Darba spiediens (bar) Svars Celšanas ātrums bez slodzes (m/min) Min. gaisa caurules Ø Gaisa patēriņš ceļot (l/sek) Gaisa patēriņš nolaižot (l/sek) CAD
16.30TCS-500C 0,5 TCS-500C 1 (6.3x19.1mm) 17 34 1/2"BSPT 6 19 33 1/2" 28 33
16.30TCS-500PE 0,5 TCS-500PE 1 (6.3x19.1mm) 17 34 1/2"BSPT 6 19 33 1/2" 28 33
16.30TCS-980C2 0,98 TCS-980C2 2 (6.3x19.1mm) 8,5 17 1/2"BSPT 6 24 17 1/2" 28 33
16.30TCS-980P2E 0,98 TCS-980P2E 2 (6.3x19.1mm) 8,5 17 1/2"BSPT 6 24 17 1/2" 28 33

Pēc pieprasījuma pieejamas arī bez eļļas.

Lejuplādēt CAD rasējumu

Faila formāts

Saņemt rasējumu
Lejupielādēt

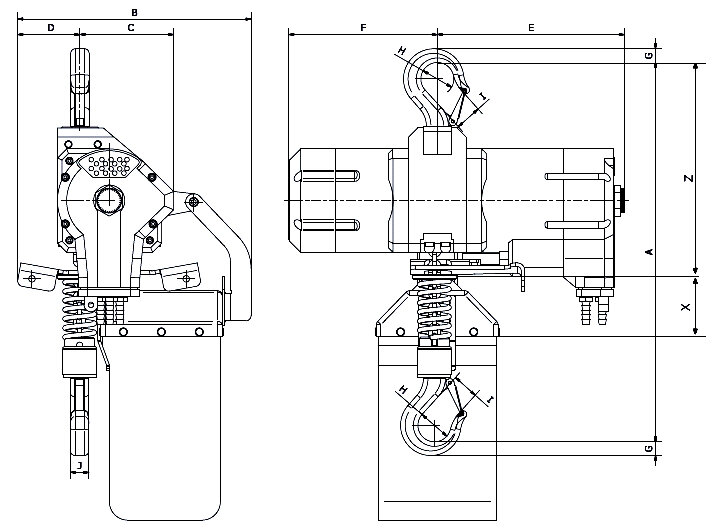

Tips
A
B
C
D
E
F
G
I
J
X
Z

mm











TCS-500C / TCS-500PE
415
255
13
68
205
163
15
35
22
22
40
210
TCS-980C2 / TCS980P2E
510
205
123
37
163
205
30
40
29
25
40
225
