Ropeblock

Apraksts: Troses uzgalis mobilajam celtnim vai citās iekārtās, kur ir bieža bloku maiņa vai troses garuma maiņa.

Svarīgi: Sekojiet uzstādīšanas instrukcijai, sk.tehnisko informāciju.

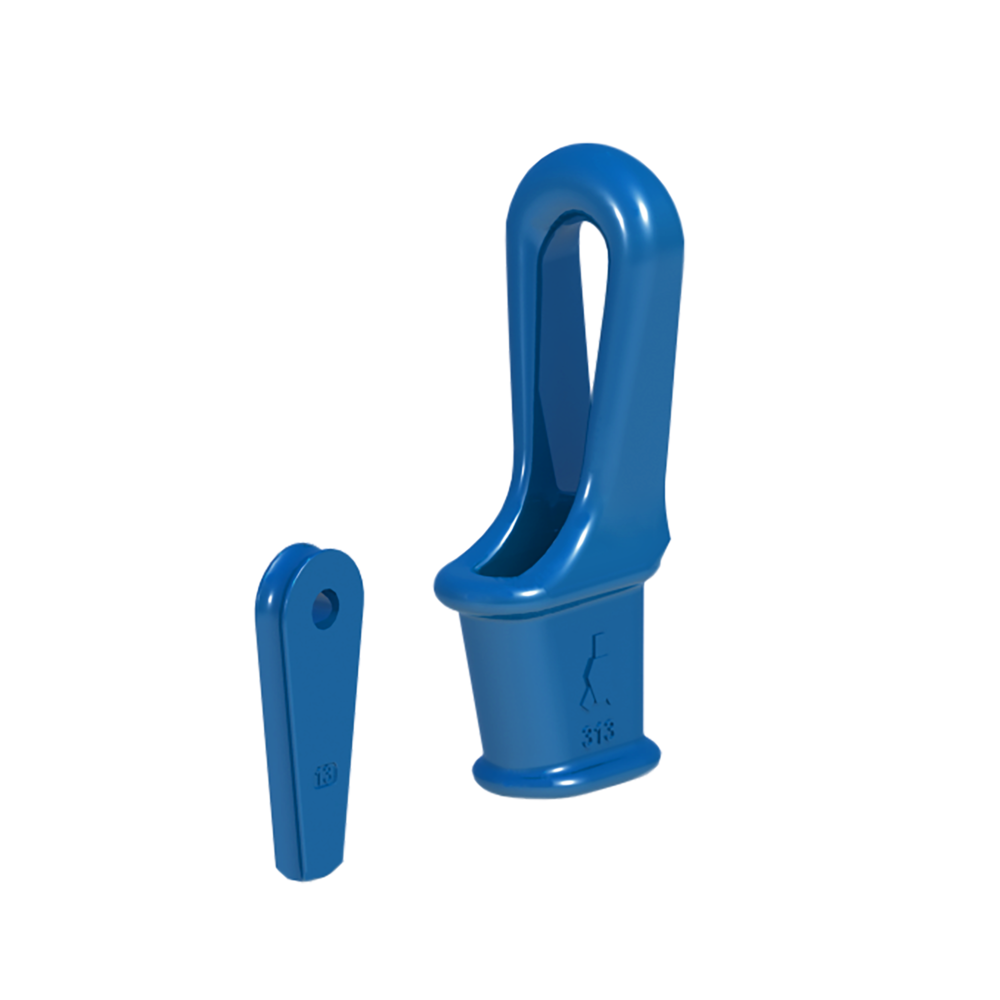

  • Konstrukcija: Uzgalis tiek piegādāts pilnā komplektācijā - uzgalis, ķīlis, pirksts ar sprosttapu.
  • Materiāls: Kalts augstas izturības tērauds.
  • Marķējums: Izmērs.
  • Darba temperatūra : No - 40° C līdz +110° C - 100% izturība, izmantojot agstākās temperatūrās, samazinās WLL
  • Pārklājums: Zils krāsots vai karsti cinkots.
  • Piezīme: Lietojot uzgali ar 8 vai 6 vijumu trosēm, tas nodrosina 80% no to izturības, bet ne vairāk kā norādītā trūkšanas slodze (MBL).
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Kods Min. trūkšanas slodze Pārklājums Troses Ø (mm) A (mm) B (mm) C (mm) K (mm) TA
mm
TL
mm
Svars CAD
10.20CWS303 CWS 303 40 P 18-19 220 100 34 40 90 254 7
10.20CWS303GAL CWS 303 40 G 18-19 220 100 34 40 90 254 7
10.20CWS304 CWS 304 55 P 20-22 225 225 42 47 110 267 9
10.20CWS304GAL CWS 304 55 G 20-22 225 225 42 47 110 267 9
10.20CWS305 CWS 305 75 P 24-26 290 130 50 55 125 340 14
10.20CWS305GAL CWS 305 75 G 24-26 290 130 50 55 125 340 14
10.20CWS306 CWS 306 90 P 27-29 325 145 60 70 152 385 22
10.20CWS306GAL CWS 306 90 G 27-29 325 145 60 70 152 385 22
10.20CWS307 CWS 307 110 P 30-32 360 160 68 75 165 428 30
10.20CWS307GAL CWS 307 110 G 30-32 360 160 68 75 165 428 30
10.20CWS308 CWS 308 125 P 34-36 400 180 68 75 165 468 38
10.20CWS308GAL CWS 308 125 G 34-36 400 180 68 75 165 468 38
10.20CWS309 CWS 309 150 P 37-39 500 240 72 80 185 572 49
10.20CWS309GAL CWS 309 150 G 37-39 500 240 72 80 185 572 49
10.20CWS310 CWS 310 170 P 40-42 600 310 80 90 210 680 65
10.20CWS310GAL CWS 310 170 G 40-42 600 310 80 90 210 680 65
10.20CWS311 CWS 311 225 P 43-48 640 325 90 100 225 730 100
10.20CWS311GAL CWS 311 225 G 43-48 640 325 90 100 225 730 100
10.20CWS312 CWS 312 280 P 49-52 720 375 100 110 245 820 150
10.20CWS312GAL CWS 312 280 G 49-52 720 375 100 110 245 820 150
10.20CWS313 CWS 313 360 P 54-58 775 400 110 120 265 885 175
10.20CWS313GAL CWS 313 360 G 54-58 775 400 110 120 265 885 175
10.20CWS314 CWS 314 425 P 61-64 900 470 120 130 290 1 020 230
10.20CWS314GAL CWS 314 425 G 61-64 900 470 120 130 290 1 020 230
10.20CWS315 CWS 315 460 P 72-76 1 000 500 130 150 330 1 130 300
10.20CWS315GAL CWS 315 460 G 72-76 1 000 500 130 150 330 1 130 300
10.20CWS316 CWS 316 625 P 81-86 1 125 550 135 165 360 1 260 425
10.20CWS316GAL CWS 316 625 G 81-86 1 125 550 135 165 360 1 260 425
