Terrier

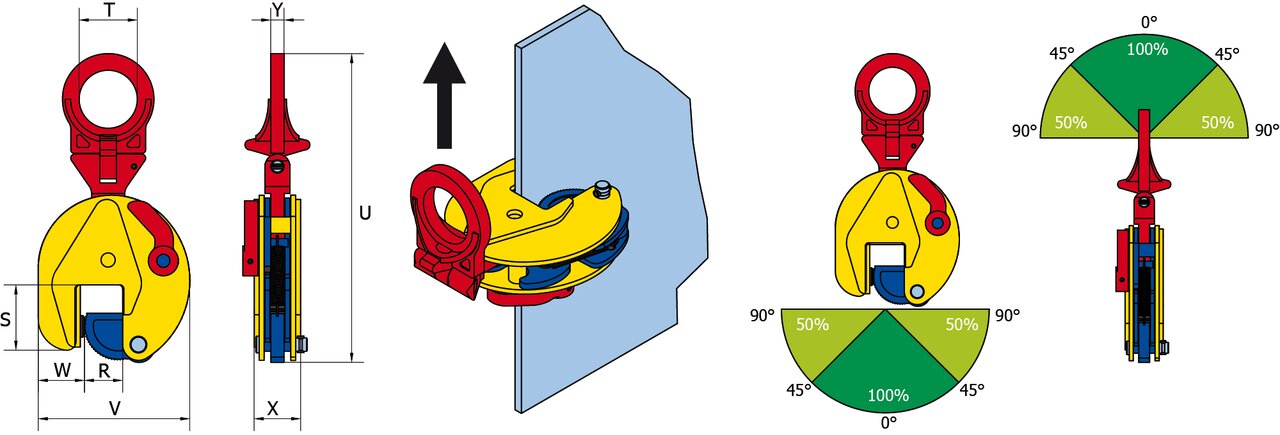

Apraksts: Satvērējs tērauda lokšņu vertikālai, horizontālai celšanai un celšanai no sāniem.

  • Marķējums: Atbilstoši standartam, Celtspēja (WLL), atvērums(mm), CE.
  • Pārklājums: Krāsots.
  • Standarts: EN 13155
  • Piezīme: Satvērēji ir paredzēti tērauda lokšņu celšanai un pārvietošanai ar maksimālo cietību 37 HrC (345 HB, 1166 N/mm2).
  • Uzmanību: Min. kravas svars ne mazāk kā 10% no celtspējas.
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam
Artikula Nr. Kods Celtspēja (WLL)
tonnās

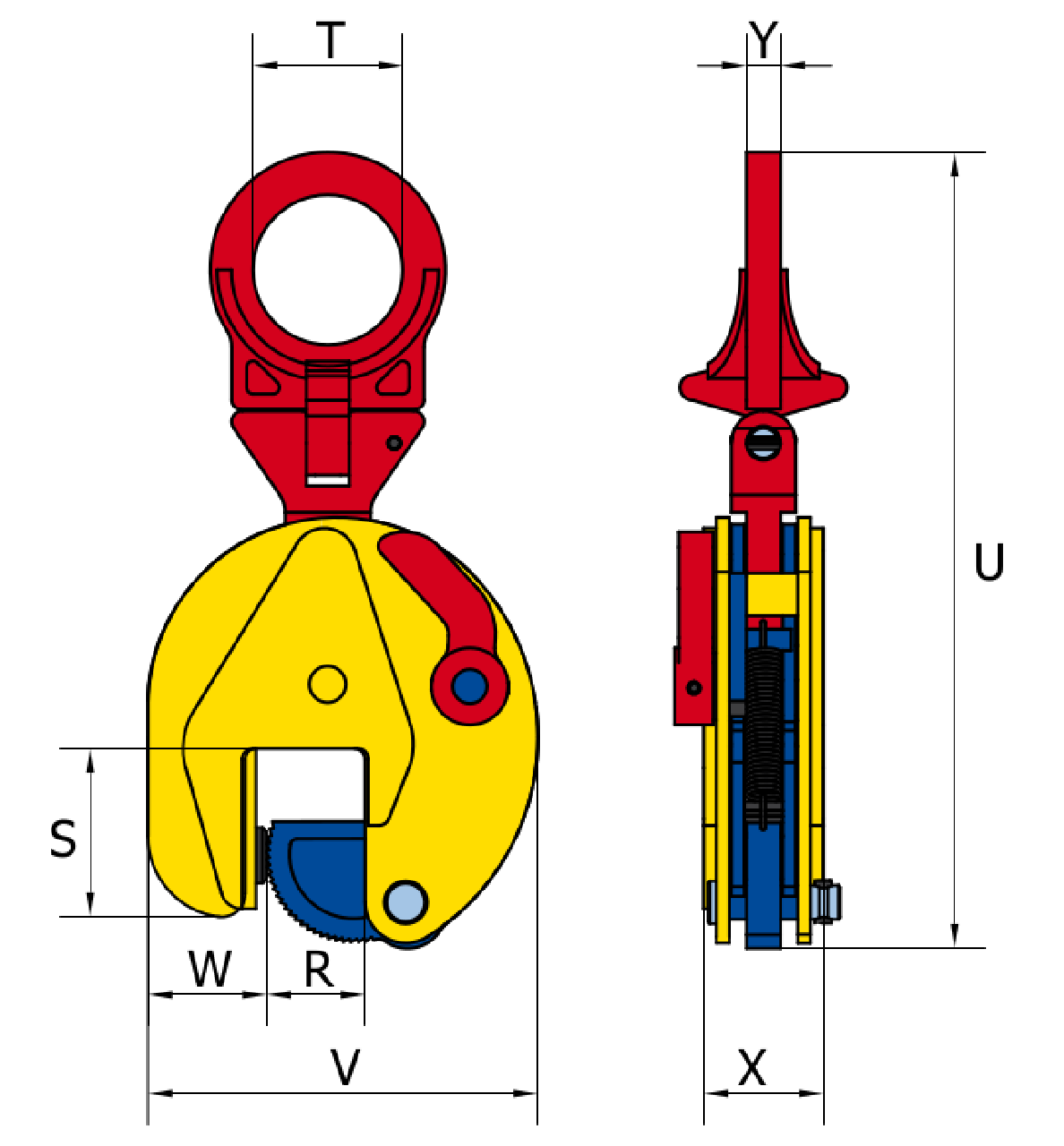

Žokļa atvērums (mm) S (mm) T (mm) U (mm) V (mm) W (mm) X (mm) Y (mm) Svars
kg
CAD
16.01855000 0.75 TSU 0,75 0-13 47 30 203 100 37 37 10 1,8
16.01865800 1 TSEU 1 0-25 56 50 292 141 37 47 15 3,8
16.01855601 2 TSEU* 2 0-35 78 70 372 183 56 56 16 8
16.01865331 3 TSEU* 3 0-35 78 70 372 183 56 56 16 8
16.01865441 4.5 TSU 4,5 0-25 85 70 429 203 60 77 20 16
16.01865301 4.5 TSEU 4,5 0-45 85 70 431 228 60 78 20 16,5
16.01865401 6 TSU 6 0-32 114 78 528 225 78 78 32 22
16.01856200 6 STSU 6 40-90 114 78 523 275 70 78 32 24
16.01865411 6 TSEU 6 0-50 114 78 527 259 82 78 32 24
16.01865601 7.5 TSU 7,5 0-40 111 78 567 246 76 82 32 27
16.01855400 7.5 TSEU 7,5 0-55 111 78 560 267 70 86 32 28
16.01856300 7.5 STSU 7,5 50-100 111 78 560 312 70 86 32 30
16.01855405 9 TSU 9 0-55 111 78 560 267 70 86 32 29
16.01855305 9 STSU 9 50-100 111 78 560 312 70 86 32 31
16.01865901 12 TSU 12 0-52 148 85 648 295 100 94 48 41
16.01856401 12 STSU 12 50-100 152 85 644 344 100 94 48 45
16.01955150 15 TSU 15 0-76 209 85 816 373 136 106 48 73
16.01966150 15 STSU 15 80-150 224 85 808 450 136 106 48 78
16.01955170 17 TSU 17 0-76 209 85 816 373 136 106 48 74
16.01955200 20 TSU 20 0-80 250 100 948 563 153 140 71 160
16.01966200 20 STSU 20 80-150 249 100 940 640 153 140 71 171
16.01955250 25 TSU 25 5-85 250 100 948 563 148 140 71 160
16.01966250 25 STSU 25 80-150 249 100 940 640 153 140 71 171
16.01955300 30 TSU 30 10-90 250 100 944 568 153 142 71 167
16.01966300 30 STSU 30 80-150 249 100 946 645 156 142 71 176,5
