Pielietojms: Nerūsējošā tērauda ķēde kravu celšanai.

Standarts: DIN 5687-1.

  • Materiāls: 1.4571 (AISI 316 Ti) un 1.4404 (AISI 316 L)
  • Marķējums: Atbilstoši standartam
  • Standarts: EN 818-2
  • Drošības koeficients: 4:1
  • Klase: 6
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam

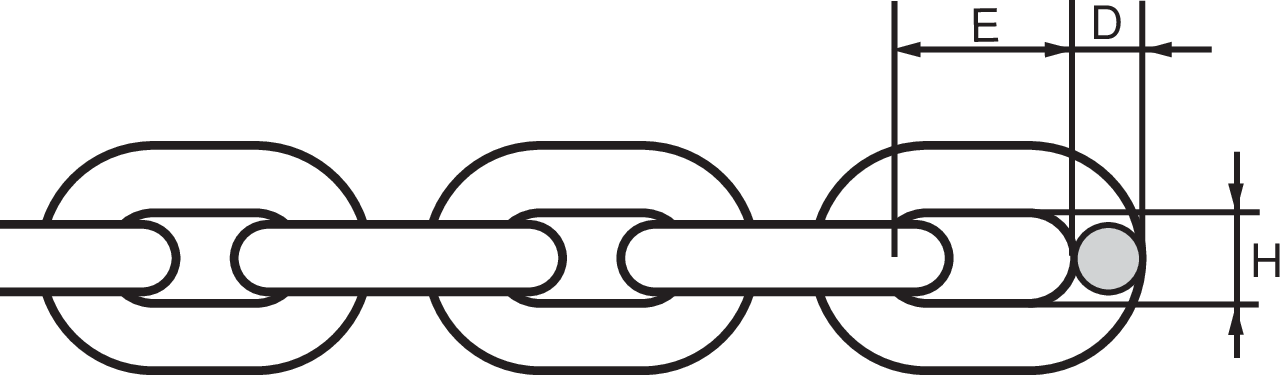

Artikula Nr. Kods Diametrs (mm) Celtspēja (WLL)
tonnās
Min. trūkšanas slodze (kN) Min. trūkšanas slodze (t) Ķēdes Ø (mm) Inside width b1 min
mm
Outside width b2 max.
mm
t (mm) Svars
kg/m
CAD
11.6337931 WOX 4-6 4 0,4 16 1,6 4 5,8 14,8 12 0,4
11.6338094 WOX 5-6 5 0,63 25 2,6 5 7,5 18,5 15,1 0,61
11.6338110 WOX 6-6 6 0,9 37,5 3,8 6 8 21,5 18 0,88
11.6338113 WOX 7-6 7 1,25 50 5,1 7 9,5 25,2 21 1,19
11.6338116 WOX 8-6 8 1,6 63 6,4 8 10,8 28,6 24 1,53
11.6339568 WOX 10-6 10 2,5 100 10,2 10 13,5 36,0 30 2,4
11.6339904 WOX 13-6 13 4,25 170 17,3 13 17,5 46,8 39 4,05
11.6340205 WOX 16-6 16 6,3 250 25,5 16 21,5 57,6 48 6
11.6383501 WOX 20-5* 20 8 314 32 20 27 72 60 9,29
11.6392200 WOX 26-4+** 26 12 471 48 26 35 93,6 78 16,2
