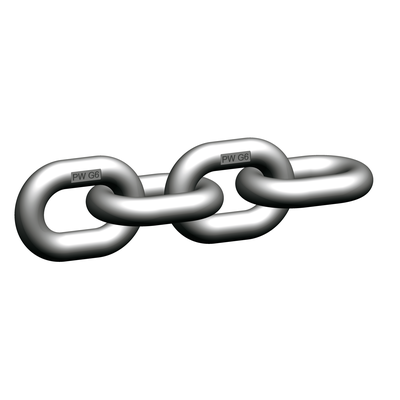

Pielietojms: Nerūsējošā tērauda ķēde kravu celšanai.

Standarts: DIN 5687-1.

  • Materiāls: 1.4571 (AISI 316 Ti) un 1.4404 (AISI 316 L)
  • Marķējums: Atbilstoši standartam
  • Standarts: EN 818-2
  • Drošības koeficients: 4:1
  • Klase: 6
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam

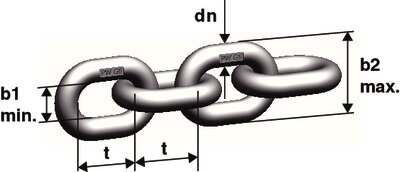

Artikula Nr. Kods Diametrs (mm) Celtspēja (WLL)
tonnās
Min. trūkšanas slodze (kN) Min. trūkšanas slodze Ķēdes Ø (mm) Inside width b1 min
mm
Outside width b2 max.
mm
t (mm) Svars
kg/m
CAD
11.6337931 WOX 4-6 4 0,4 16 1,6 4 5,8 14,8 12 0,4
11.6338094 WOX 5-6 5 0,63 25 2,6 5 7,5 18,5 15,1 0,61
11.6338110 WOX 6-6 6 0,9 37,5 3,8 6 8 21,5 18 0,88
11.6338113 WOX 7-6 7 1,25 50 5,1 7 9,5 25,2 21 1,19
11.6338116 WOX 8-6 8 1,6 63 6,4 8 10,8 28,6 24 1,53
11.6339568 WOX 10-6 10 2,5 100 10,2 10 13,5 36,0 30 2,4
11.6339904 WOX 13-6 13 4,25 170 17,3 13 17,5 46,8 39 4,05
11.6340205 WOX 16-6 16 6,3 250 25,5 16 21,5 57,6 48 6
11.6383501 WOX 20-5* 20 8 314 32 20 27 72 60 9,29
11.6392200 WOX 26-4+** 26 12 471 48 26 35 93,6 78 16,2
