Red Rooster

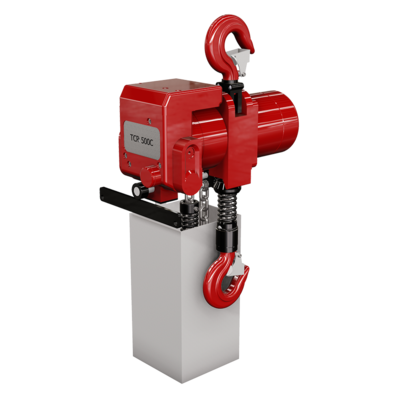

Apraksts: TCR sērijas pneimātiskās ķēžu vinčas kravu pārvietošana ar svaru no 250 līdz 2000 kg. RED ROOSTER pneimātiskās ķēžu vinčas ir īpaši izstrādātas lietošanai rūpniecībā. Izturīgs tērauda korpuss.

Standarta funkcijas:

  • Precīza regulējama ātruma kontrole (pults vai radio vadība)
  • Optimāla kravas vadība, ļoti precīza pozicionēšana
  • Kompakts dizains
  • Gala atdures sistēma
  • Iebūvēts slodzes ierobežotājs
  • Pults ar vadu vai radio vadība
  • Zems trokšņa līmenis
  • Gaisa spiediens 0,4 - 0,63 MPa (4 - 6,3 bar)

Papildus:

  • Jūrniecībai / Izturīga pret koroziju
  • Pārklājums no C2 - Industriālais līdz C5 - Ārzonas specifikācija (Standartā sarkans pārklājums. Citas RAL krāsas pieejamas pēc pieprasījuma)
  • Pults izvēle
  • Radio tālvadība elektropneimatiskām vadības ierīcēm
  • Vadības sistēmas
  • Ķēdes konteineri (P.V.C., cinkots vai nerūsējošā tērauda)
  • Pieejami dažāda veida āķi
  • Gaisa pievades sistēma ;un vārsti
  • Gaisa pievades iekārta
  • Lieka gaisa izvade
  • Īpaša pieeja individuāliem risinājumiem
  • Elektropievādes sistēma
  • Galvenais avārijas gaisa izlaišanas ventils

ATEX:

Saskaņā ar EK Direktīvu 94/9/EC (Ex klasifikācija)

Ieteicams:

Mēs iesakām izmantot gaisa aerācijas sistēmu SMC (tiek pārdots atsevišķi)

Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Kods Celtspēja (WLL)
tonnās
Celšanas ķēdes Ø (mm) Gaisa patēriņš ceļot (l/sek) Gaisa patēriņš nolaižot (l/sek) Celšanas ātrums ar maks. slodzi (m/min) Nolaišanas ātrums ar maks. slodzi (m/min) Gaisa savienojums Darba spiediens (bar) Celšanas ātrums bez slodzes (m/min) Min. gaisa caurules Ø Kritumu skaits Celšanas cikls/stundā Svars
kg
CAD
16.30TCR-600250PE TCR-600250DPE 0,25 6.3x19.1mm 25 27 10,5 17,9 1/2" BSPT 6 20,5 1/2" 1 31,1
16.30TCR-600250C TCR-600250C 0,25 6.3x19.1mm 25 27 10,5 17,9 1/2" BSPT 6 20,5 1/2" 1 4 31,1
16.30TCR-500PE TCR-500PE 0,5 6.3x19.1mm 25 27 10,5 17,9 1/2" BSPT 6 20,5 1/2" 1 31,1
16.30TCR-500C TCR-500C 0,5 6.3x19.1mm 25 27 10,5 17,9 1/2" BSPT 6 20,5 1/2" 1 31,1
16.30TCR-1000C TCR-1000C 1 7.1x21mm 25 28 6 10,3 1/2" BSPT 6 11,3 1/2" 1 34
16.30TCR-1000PE TCR-1000PE 1 7.1x21mm 25 28 6 10,3 1/2" BSPT 6 11,3 1/2" 1 34
16.30TCR-1000C2 TCR-1000C2 1 6.3x19.1mm 25 27 5,3 9 1/2" BSPT 6 9,5 1/2" 2 35,2
16.30TCR1000P2E TCR-1000P2E 1 6.3x19.1mm 25 27 5,3 9 1/2" BSPT 6 9,5 1/2" 2 35,2
16.30TCR-2000C2 TCR-2000C2 2 7.1x21mm 25 30 3 5,2 1/2" BSPT 6 5,7 1/2" 2 39,7
16.30TCR-2000P2E TCR-2000P2E 2 7.1x21mm 25 30 3 5,2 1/2" BSPT 6 5,7 1/2" 2 39,7

Lejuplādēt CAD rasējumu

Faila formāts

Saņemt rasējumu
Lejupielādēt

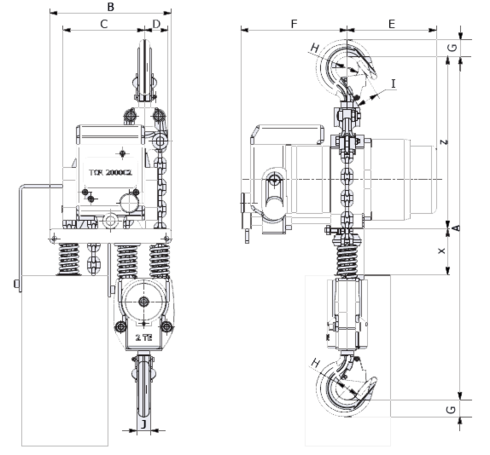

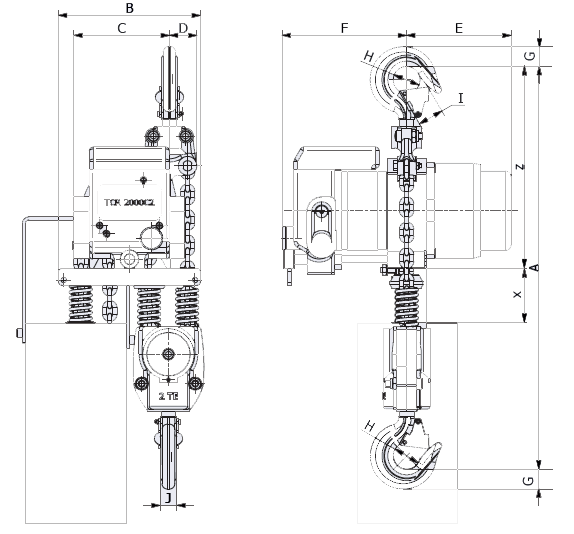

Tips
A
B
C
D
E
F
G
I
J
X
Z

mm











TCR-600250 / TCR-600250DPE
460
212
115
51
156
186
29
40
29
29
100
250
TCR-500C / TCR-500PE
460
212
115
51
156
186
29
40
29
25
100
250
TCR-1000C2 / TCR-1000P2E
519
212
139
27
156
186
29
40
29
25
100
250
TCR-1000C / TCR-1000PE
485
212
116
40
156
186
29
40
29
25
100
250
TCR-2000C2 / TCR-2000P2E
580
212
143
50
156
186
37
45
29
30
100
280
