Crosby

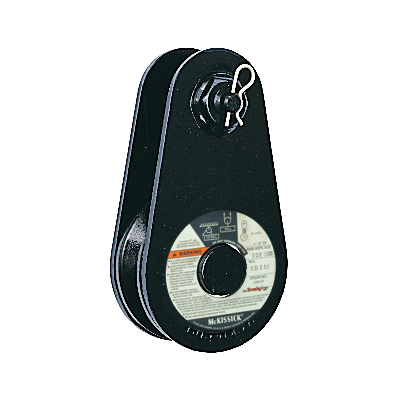

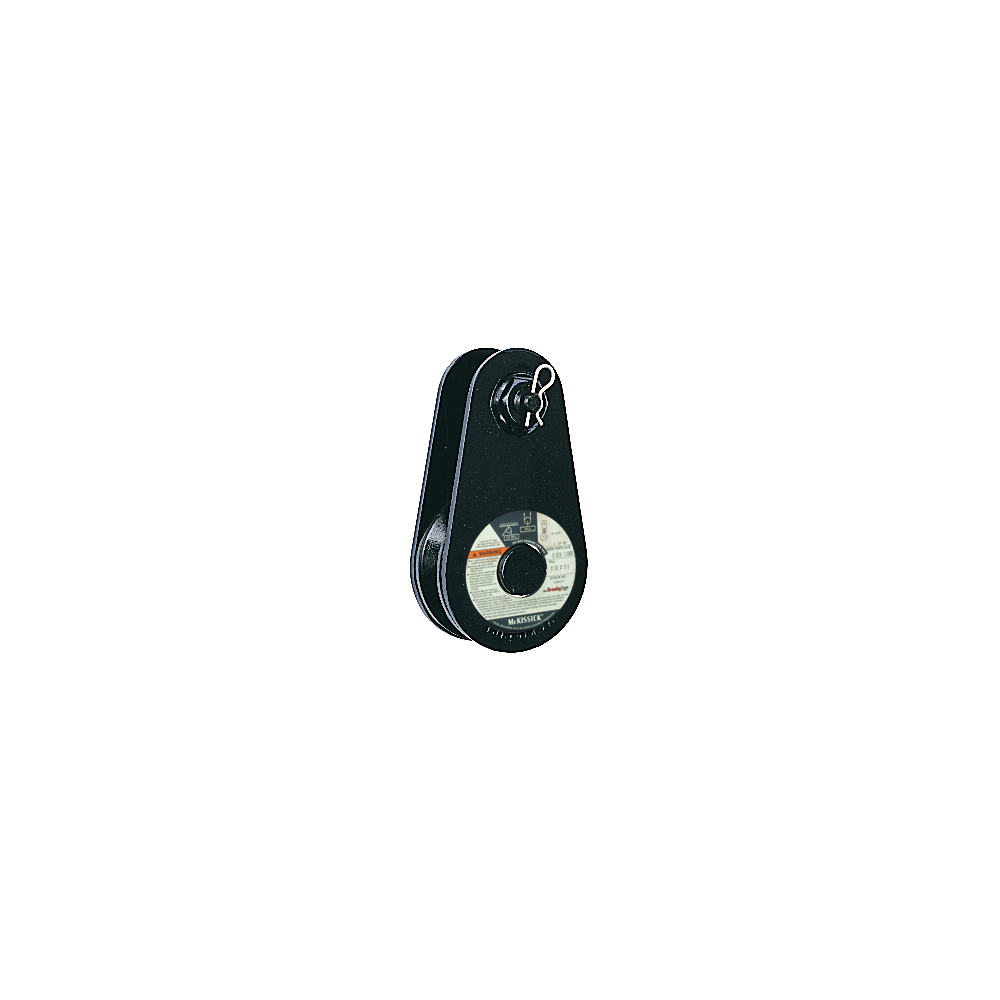

McKissick trīsis 404 ir Crosby ražots divu plākšņu trīsis. Pieejams no WLL 2 līdz 8 T. Var pasūtīt ar bronzas buksi (BB) un no WLL 8 T arī ar rullīšgultni (RB).

Apraksts:

  • trīša atvēršanas un aizvēršanas stiprinājumam ir turētājs, lai novērstu tā izkrišanu, pazušanu vai bojāšanu
  • ērta atvēršana vai aizvēršana arī vertikālā novietojumā
  • skriemeļa vidusstiprinājums apstrādāts ar īpašu smērvielu
  • universāli trīšu izmēri
  • atbilstība ASME B30.26 nosacījumiem, ieskaitot identificēšanu un izsekojamību, dizaina funkcionalitāti, pārbaudes slodzes aprēķināšanu un nepieciešamos temperatūras rādītājus
  • atbilstība citām prasībām, ieskaitot darba mūža ilgumu un ražošanas materiālu izsekojamību, kas nav tieši iekļautas ASME B30.26
  • Materiāls: Kalts tērauds
  • Drošības koeficients: 4:1
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam

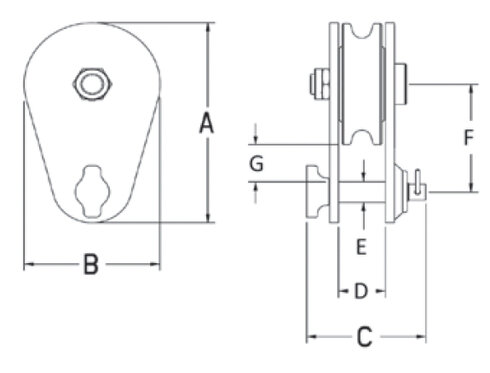

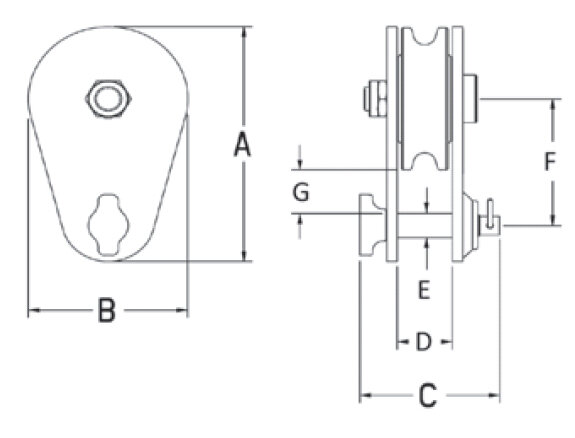

Artikula Nr. Celtspēja (WLL) Skriemeļa Ø (mm) Bearing Code Troses diametrs (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Svars
kg
CAD
16.15102015 2 76 BB 8 - 10 124 76 67 26 13 67 22 1,4
16.15102025 4 114 BB 10 - 13 197 108 79 40 19 108 41 3,2
16.15102098 8 152 BB 16 - 19 251 152 106 46 25 130 41 6,8
16.15102114 8 152 RB 16 - 19 251 152 106 46 25 130 41 6,8
16.15102169 8 203 BB 16 - 19 303 206 106 46 25 155 41 9,5
16.15102187 8 203 RB 16 - 19 303 206 106 46 25 155 41 9,5
16.15102230 8 254 BB 16 - 19 356 257 106 46 25 183 43 13,2
16.15102258 8 254 RB 16 - 19 356 257 106 46 25 183 43 13,2
16.15102301 8 305 BB 16 - 19 427 306 106 46 25 229 64 16,3
16.15102329 8 305 RB 16 - 19 427 308 106 46 25 229 64 16,3
