Nemag

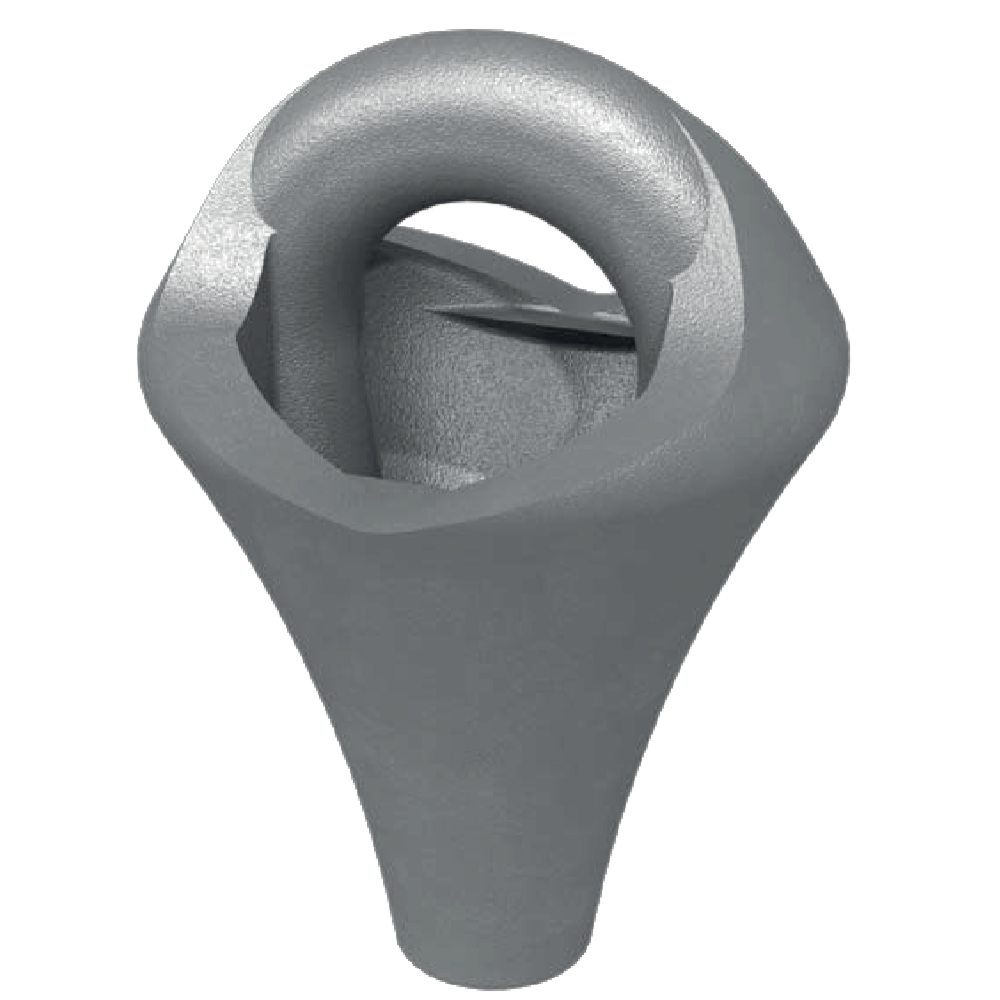

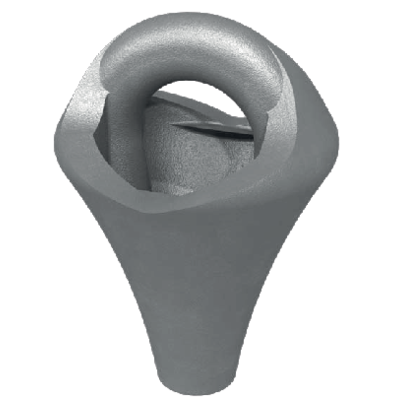

Apraksts: Pastāvīgie gali trosēm. Paredzēts troses iestrādei ar aizliešanas metodi. Speciāli paredzētas sablīvēta tērauda trosēm.

Svarīgi: Norādītā jauda ir satveršanas darbībā. Izmantot drošības koeficientu 5.

  • Materiāls: Augstas kvalitātes izliets tērauds.
  • Marķējums: Ražotāja zīme, izmērs un partijas numurs.
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam
Artikula Nr. Celtspēja (WLL)
tonnās

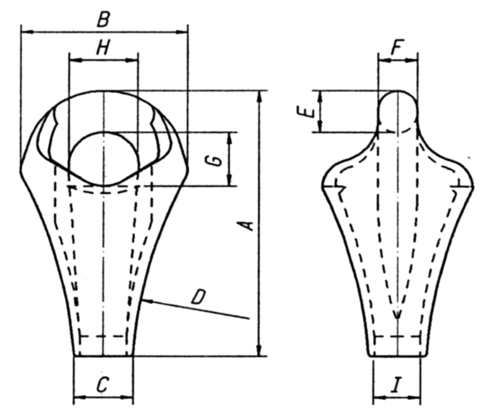

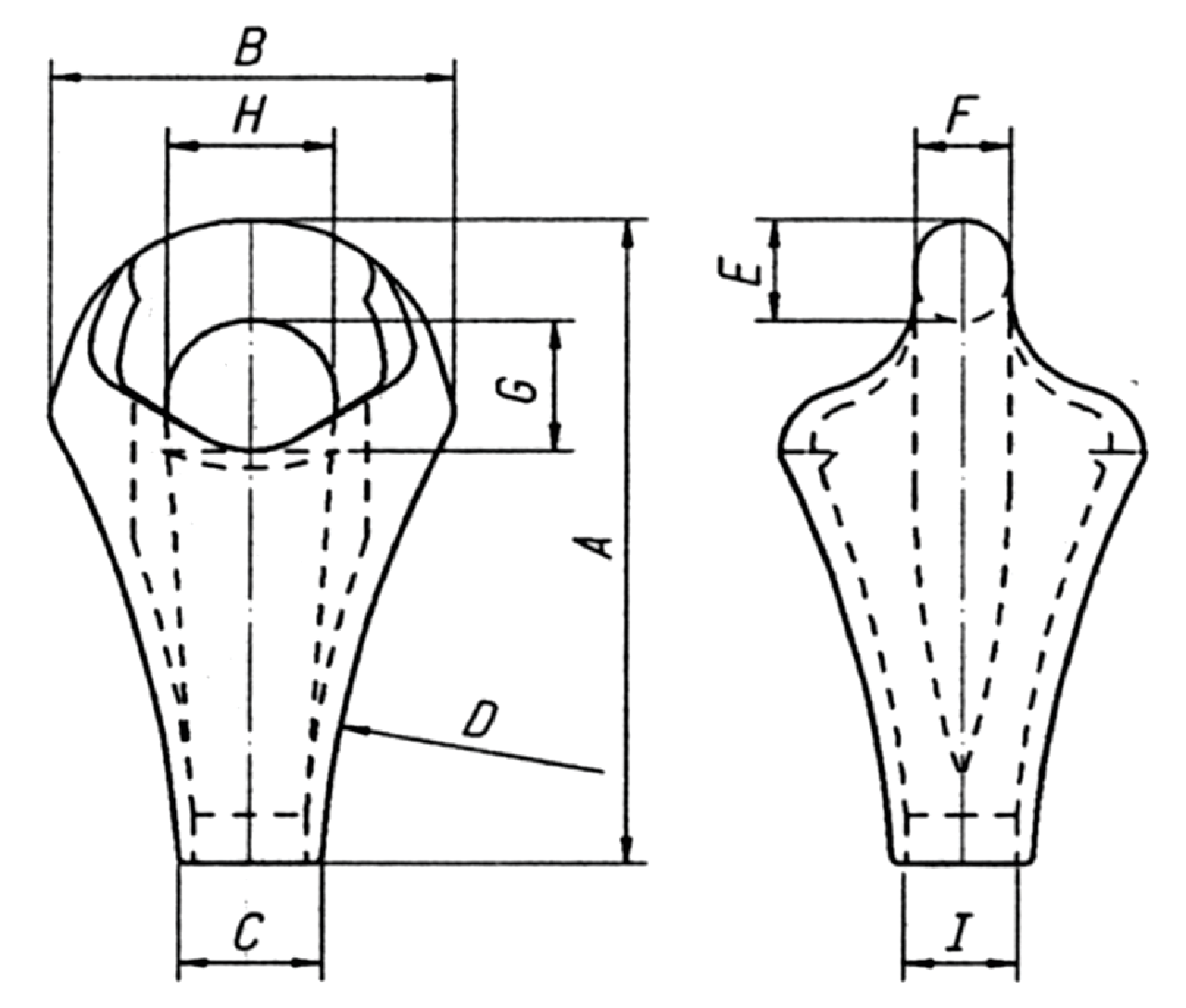

Min. trūkšanas slodze (t) Piemērots savienojumam Uzgaļa izmērs Virves diametrs (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) Svars
kg
CAD
10.10NRPSS924 11 70 8,9,10 924 22-24 192 133 40 325 31 27 40 58 27 4
10.10NRPSS1026 13 85 9,10,11 1 026 25-27 212 143 43 375 35 30,5 43 60 30 5
10.10NRPSS1130 15 95 10,11,12 1 130 28-30 239 156 45 400 36 31,5 50 70 33 7
10.10NRPSS1232 17 110 11,12 1 232 31-33 249 165 52 450 39 34,5 57 72 36 8,5
10.10NRPSS1336 21 125 12,13,14 1 336 34-36 285 184 62 450 43 36,5 60 80 40 9,5
10.10NRPSS1440 26 155 13,14,15 1 440 37-40 297 192 60 475 47 40 62 80 44 12
10.10NRPSS1548 30 180 14,15 1 548 46-48 329 192 67 575 51 44 66 80 52 12,5
10.10NRPSS3221 32,5 189 15 3 221 42-44 314 204 66 425 53 46 70 80 47 13,5
10.10NRPSS1648 36 215 15,17 1 648 46-48 343 218 70 500 56 50 75 90 52 18
