verope
  • Bright

Specifikācija:

- Ļoti labas noguruma īpašības.
- Ļoti liela noturība pret deformēšanos un nolietošanos.
- Īpaši piemērota vairāku slāņu tīšanai.
- Verotop jālieto ar griezuli.
ISO 4309 Troses kategorijas nr: Visi Diametri RCN.23-2.

  • Iespējas: - Pretrotācijas trose ar augstu trūkšanas slodzi.

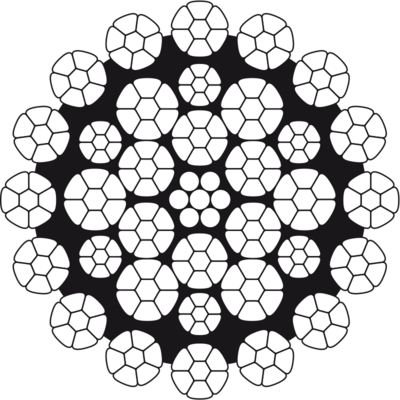

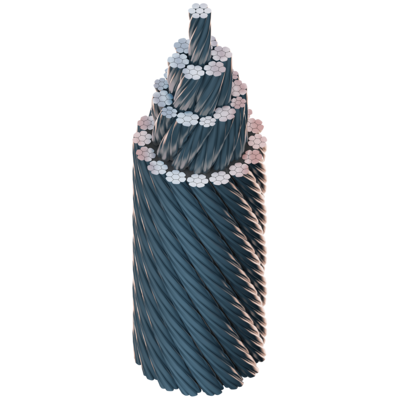

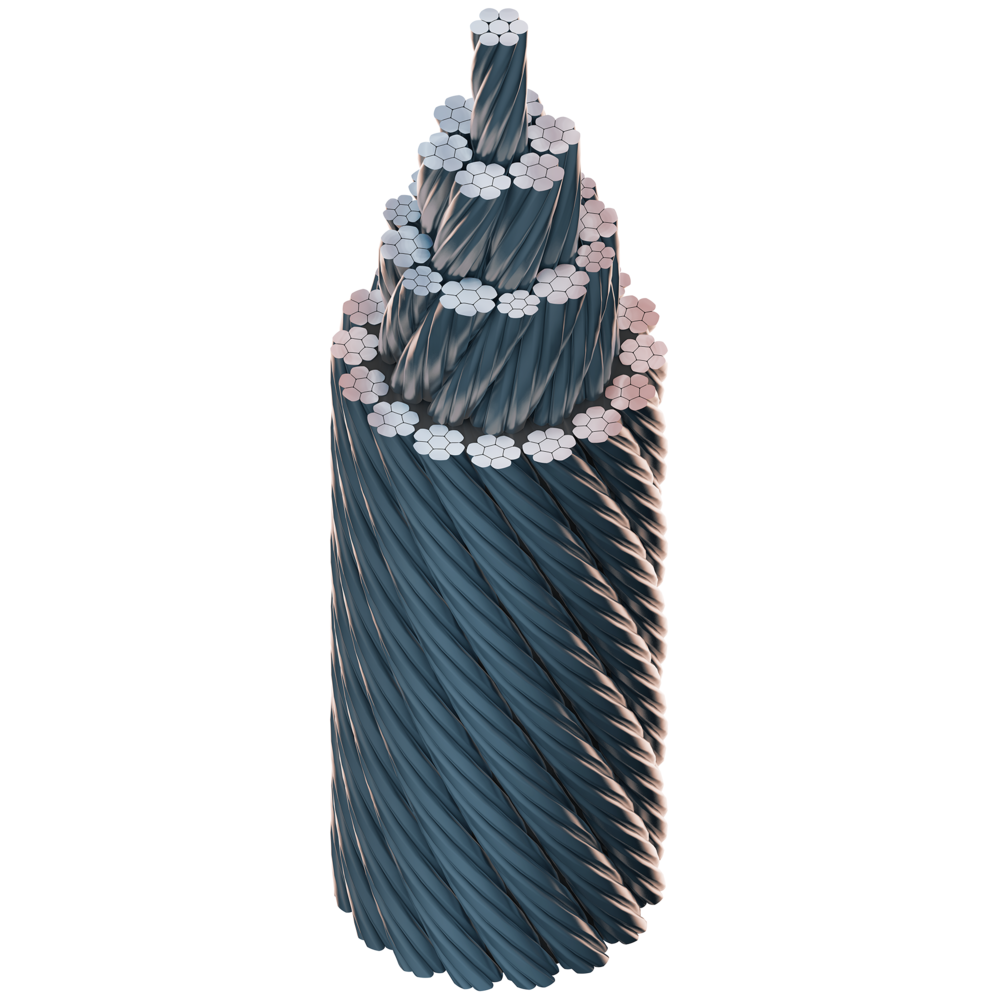

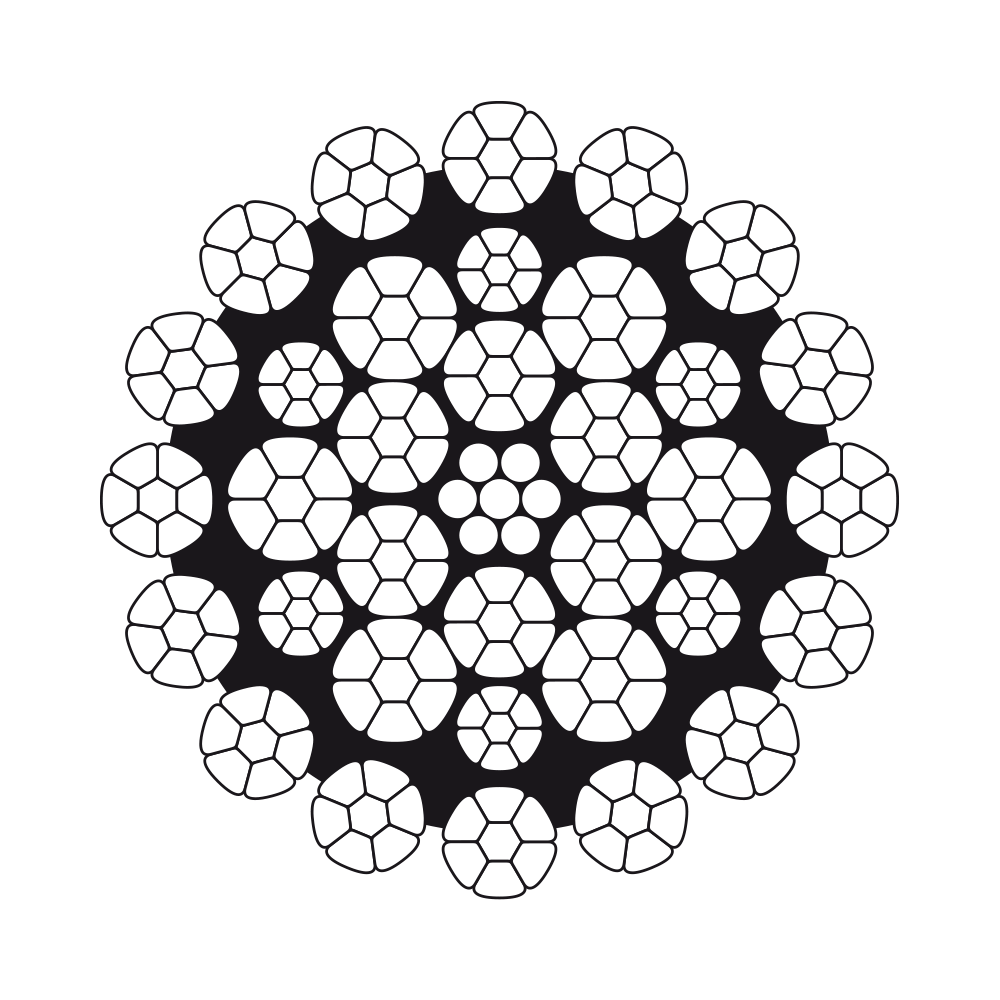

  • Konstrukcija: Pretrotācijas. Kompaktēti ārējie un iekšējie vijumi.
  • Marķējums: Atbilstoši standartam
  • Standarts: EN 12385-4
  • Aizpildījuma koeficients: 0,74
  • Pielaide: 2% - 4%
  • Torņa celtņiem
  • Mobilajiem celtņiem
  • Kāpurķēžu celtņiem
  • Pāļu celtņiem
  • Autoceltņiem
  • Self-erected crane
  • Luffing crane
  • Jib crane
  • Offshore crane
  • Deck crane
  • Knuckle boom crane
  • Celtņiem
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam
Artikula Nr. Diametrs (mm) Metāla laukums Min. trūkšanas slodze (kN)
1960 N/mm²
Min. trūkšanas slodze (kN)
2160 N/mm²
Svars
kg/100m
01.B47VTP110G 11 70 115,5 120,7 59
01.B47VTP120G 12 83 137,4 143,7 71
01.B47VTP127G 12,7 93 153,9 160,9 79
01.B47VTP130G 13 98 161,3 168,6 83
01.B47VTP140G 14 114 187 195,6 96
01.B47VTP150G 15 130 214,7 224,5 110
01.B47VTP160G 16 148 244,3 255,4 125
01.B47VTP170G 17 168 275,8 288,4 142
01.B47VTP180G 18 188 309,2 232,2 159
01.B47VTP190G 19 209 344,5 360,2 177
01.B47VTP200G 20 232 381,7 399,1 196
01.B47VTP210G 21 256 420,8 440 216
01.B47VTP220G 22 281 461,9 483 237
01.B47VTP224G 22,4 286 487,8 500,7 245
01.B47VTP230G 23 307 504,8 527,9 2,59
01.B47VTP240G 24 334 549,7 574,8 282
01.B47VTP250G 25 362 596,4 623,6 306
01.B47VTP254G 25,4 374 615,7 643,8 316
01.B47VTP260G 26 392 645,1 674,5 331
01.B47VTP270G 27 423 695,7 727,4 357
01.B47VTP280G 28 454 748,2 782,3 384
01.B47VTP286G 28,6 474 780,6 816,2 401
01.B47VTP290G 29 487 802,6 839,2 412
01.B47VTP300G 30 522 858,9 898,2 441
01.B47VTP310G 31 557 917,1 958,9 471
01.B47VTP320G 32 594 977,2 1 022 502
01.B47VTP330G 33 631 1 039 1 087 533
01.B47VTP340G 34 670 1 103 1 153 566
01.B47VTP350G 35 710 1 169 1 222 600
01.B47VTP360G 36 751 1 237 1 293 635
01.B47VTP380G 38 837 1 378 1 441 707
01.B47VTP400G 40 927 1 527 1 597 784
01.B47VTP410G 41 974 1 604 1 648 823
01.B47VTP420G 42 1 022 1 683 1 760 864
01.B47VTP430G 43 1 072 1 764 1 845 906
01.B47VTP440G 44 1 122 1 848 1 932 948
01.B47VTP450G 45 1 174 1 932 2 021 992
01.B47VTP460G 46 1 226 2 019 2 111 1 036
01.B47VTP480G 48 1 335 2 199 2 299 1 129
01.B47VTP500G 50 1 449 2 386 2 495 1 225
01.B47VTP520G 52 1 567 2 580 2 698 1 324
01.B47VTP540G 54 1 690 2 783 2 910 1 428
01.B47VTP560G 56 1 818 2 993 3 129 1 536

Brāķēsanas kritēriji un tehniskie dati

Diametrs
Kopējais stiepļu
Ārējo stiepļu
Brāķēsana pie sekojosa pārtrūkušu stiepļu skaita



Vidējais


Elastības
Pagarināsanās
Ø
skaits
skaits
Parastais tinums

Krusteniskais tinums

aizpildījuma
rotēšanas
svara
Modulis
zem 3%
mm


6 x d
30 x d
6 x d
30 x d
koeficents
factor
factor
(kgf/mm²)
minimālā trūkšanas slodze
8-52
245
112
-
-
5
10
0,74
0,81
0,88
11.610
0,150
