Powertex
  • Cr6+ Free

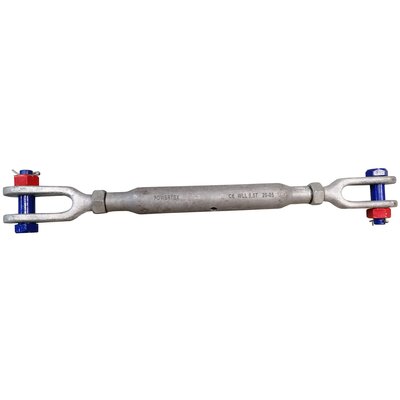

Apraksts: Vītnes spriegotājs ar slēgta tipa korpusu, dakša/dakša. Spriegotāja komplektā ietilpst garuma fiksācijas uzgriežņi.

  • Materiāls: Tērauds
  • Marķējums: CE marķējums,  POWERTEX, WLL (maksimāli pieļaujamā slodze), partijas numurs
  • Pārklājums: M6 un M8 ir cinkoti, parējie karsti cinkoti
  • Piezīme: M6 un M8 nav parezēts celšanai. M10, M12, M16 un M20 tipa spriegotājiem Drošības koeficients ir 4:1
  • Uzmanību: Spriegotājs parasti netiek lietots kravu celšanai. Ja spriegotājs tiek izmantots kā kravu pacelšanas ierīce, tas jāpārbauda ar pārbaudes slodzi, kas divas reizes pārsniedz tā celtspējas nominālu (WLL). Celšanas laikā spriegotāja garumu mainīt nedrīkst!
  • Drošības koeficients: 5:1 / **4:1
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Celtspēja (WLL)
tonnās

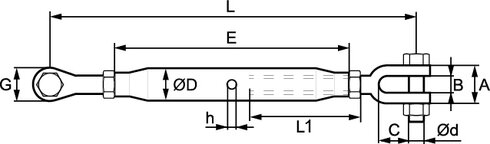

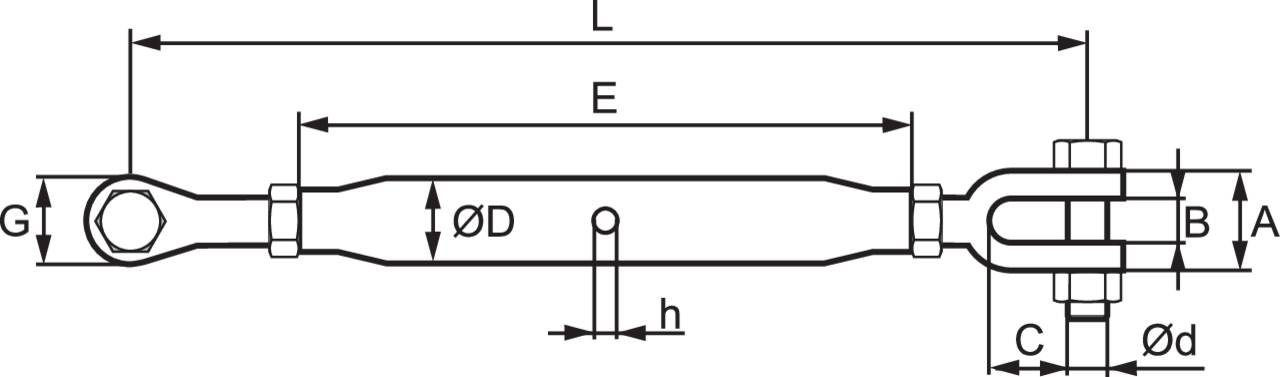

Vītne (mm) A (mm) B (mm) C (mm) E (mm) G (mm) h (mm) Ø d Ø D L min. L maks. Svars
kg
CAD
11.50PRSJ002 0,2 M6* 19 7 16 100 12 6,5 M5 14,5 180 255 0,13
11.50PRSJ003 0,32 M8* 23 9 22 108 14 8,5 M6 17,2 210 285 0,25
11.50PRSJ005 0,5 M10** 20 10 16 150 18 7 M8 17,2 225 335 0,3
11.50PRSJ005F 0,5 M10 26 10 21 150 17 7 M8 17,2 250 360 0,3
11.50PRSJ007 0,7 M12** 25 13 25 195 24 8 M10 21,3 315 470 0,65
11.50PRSJ007F 0,7 M12 33 13 26 195 22 8 M10 21,3 330 480 0,65
11.50PRSJ012 1,2 M16** 34 18 38 230 31 8 M12 27 380 565 1,25
11.50PRSJ012F 1,2 M16 42 18 32 230 26 8 M12 27 395 580 1,25
11.50PRSJ015 1,5 M20** 36 20 42 270 39 12 M16 34 450 660 2,2
11.50PRSJ015F 1,5 M20 50 20 38 270 32 12 M16 34 460 680 2,2
11.50PRSJ022 2,2 M22 44 25 50 295 46 12 M20 34 500 720 3,3
11.50PRSJ032 3,2 M24 51 28 54 325 52 12 M22 42 555 800 4,6
11.50PRSJ048 4,8 M33 62 38 71,5 370 60 12 M27 50 700 970 8,5
11.50PRSJ060 6 M39 79 45 83,5 400 75 16 M33 60,3 780 1 060 15
11.50PRSJ085 8,5 M45 94 50 86 400 85 16 M39 76 800 1 050 21
11.50PRSJ110 11 M52 98 58 97,5 400 92 16 M45 76 870 1 100 24
*Modeļi M6 un M8 nav paredzēti celšanai

M10, M12, M16 un M20 tipa spriegotājiem Drošības koeficients ir 4:1

Citi izmēri un tipi pēc pieprasījuma
