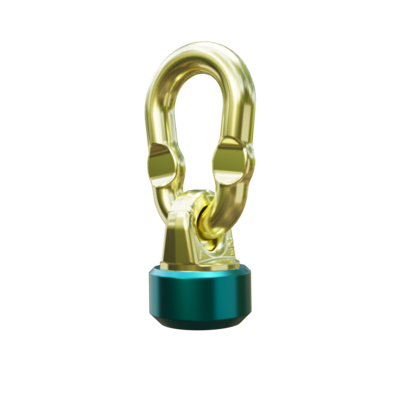

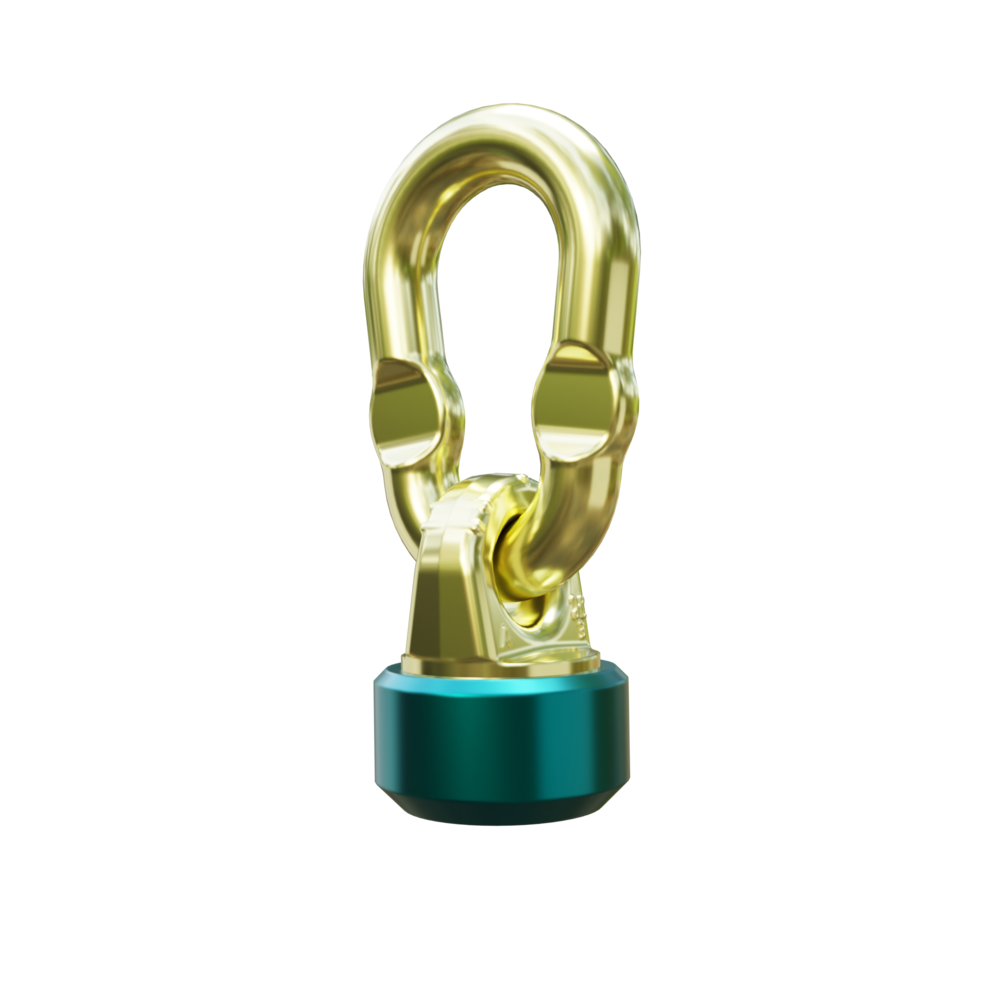

THEIPA Point-S ir piemetināma celšanas cilpa ar lodīšu gultni, kas nodrošina kravas celšanu un rotāciju visos virzienos. Tā ir metināma stiprinājuma ierīce industriālai kravu pacelšanai, kas paredzēta drošai darbībai dažādos slodzes virzienos.
Pateicoties lodīšu gultnim, cilpa nodrošina vienmērīgu griešanos zem slodzes, savukārt īpašais fiksācijas (crimp) risinājums palīdz novērst ķēdes vai savienojošo elementu savērpšanos ekspluatācijas laikā. Nominālā celtspēja (WLL) ir atkarīga no stiprinājuma veida, pacelšanas punktu skaita un slīpuma leņķa, un to nedrīkst pārsniegt.
Vislabāk piemērots:
- Metināmiem stiprinājuma punktiem uz iekārtām, konstrukcijām vai nesošām detaļām
- Celšanas darbiem, kuros nepieciešama brīva kustība un rotācija zem slodzes
Produkta priekšrocības:
- Lodīšu gultnis nodrošina vienmērīgu griešanos zem slodzes.
- Crimp funkcija novērš savērpšanos.
- Cinkots pārklājums aizsargā gan iekšējās, gan ārējās virsmas
- Mehāniski apstrādāta saskares virsma uzlabo kontaktu ar pamatni
- Nolietojuma gredzena sprauga ļauj vizuāli kontrolēt gultņa nodilumu
Visi metināšanas darbi jāveic kvalificētam metinātājam.
- Materiāls: Cilpa un grozāmais mehānisms izgatavoti no rūdīta tērauda
- Marķējums: CE marķējums, Ar UKCA marķējumu, Nominālā celtspēja (WLL)
- Darba temperatūra : no -40 °C līdz +400 °C
- Pārklājums: Krāsots.
- Piezīme: Virsmai, uz kuras tiek piemetinātas celšanas cilpas, jābūt līdzenai un jāspēj izturēt paredzēto slodzi
- Drošības koeficients: 4:1
Celšanas veidi |
|
|
|
|
|
| ||||
Piestiprināšanas punktu skaits | 1 | 1 | 2 | 2 | 2 | 3+4 | 3+4 | |||
Leņķi | 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | ||
Kods | Celtspēja | |||||||||
ton | ||||||||||
TP-S 2,5 | 5,0 | 2,5 | 10 | 5,0 | 3,55 | 2,5 | 5,3 | 3,75 | ||
TP-S 4 | 8,0 | 4,0 | 16 | 8,0 | 5,6 | 4,0 | 8,5 | 6,0 | ||
TP-S 6,7 | 12 | 6,7 | 24 | 13,4 | 9,5 | 6,7 | 14,0 | 10 | ||
TP-S 10 | 15 | 10 | 30 | 20 | 14 | 10 | 21,2 | 15 | ||
TP-S 17 | 25 | 17 | 50 | 34 | 23,5 | 17 | 35 | 25 |
