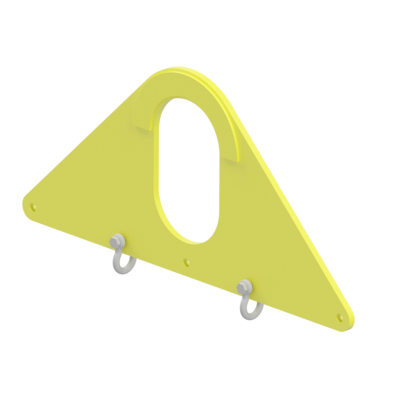

Apraksts: Trīsstūrveida traversas pielietojamas līdzīgos gadījumos kā celšanas sijas. Tabulā norādītās maksimālās celtspējas (WLL) darbojas pie 90° celšanas leņķa. Celtspēja samazinās par 30% pie celšanas leņķa no 90°-120°.  Visas trīsstūrveida traversas tiek aprīkotas ar atbilstošas celtspējas 2 šeikeļiem. Centrālā piekares punkta celtspēja ir vienāda ar atbilstoša šeikeļa celtspēju.



Pārbaudes slodze: 1,5 x WLL.


  • Konstrukcija: Nodilumizturīga lokšņu metāla konstrukcija ar šeikeļiem paredzētām piekares cilpām.
  • Materiāls:  Traversa un plāksnes no augstas izturības tērauda.
  • Marķējums: Celtspēja (WLL), CE marķējums.
  • Pārklājums:  Dzeltens, krāsots.
  • Piezīme: Citu celtspēju un izmēru trīsstūrveida traversas tiek izgatavotas pēc pasūtījuma.
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam
Artikula Nr. Celtspēja (WLL)
tonnās
Šeikelis A (mm) B (mm) H (mm) K (mm) L (mm) Svars
kg
CAD
13.406670020 2 11,311 250 150 340 290 700 13
13.406670040 4 11,311 250 150 360 290 700 20
13.406670060 6 11,311 250 150 375 290 700 31
13.406670100 10 11,311 300 180 460 360 870 55
13.406670150 15 11,311 300 180 490 360 870 74
13.406670200 20 11,311 300 180 525 360 870 100
