Crosby

Paredzēts apmācīta personāla celšanai. Jebkurai personai, kura tiek pacelta izmantojot šo produktu, ir jābūt atbilstoši apmācītam ņemot vērā valtiskos, vietējos un pieņemtos industrijas standartus.

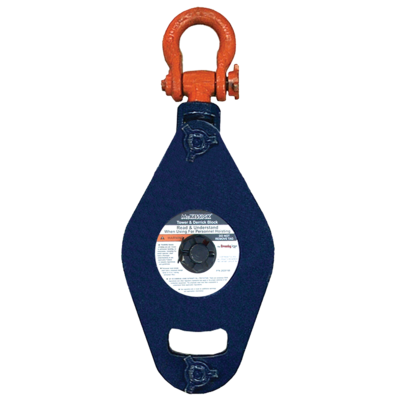

Konstrukcija: samazināts attālums starp skrituļa malu un korpusu. Gultņi aizsargkorpusā, grozāms gala savienojums. Iespējams pievienot papildus drošības savienojumu caur caurumiem korpusa malās.

  • Materiāls: Tērauda griezuļi
  • Marķējums: Celtspēja (WLL)
  • Pārklājums: Krāsots. Cinkots pēc pieprasījuma
  • Drošības koeficients: 4:1
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Celtspēja (WLL) taisni,
tonnās
Sheave diameter
mm
Wireline size
mm
Svars
kg
CAD
16.192020161 4 203 10 - 13 16 -
16.192020806 8 254 10 - 13 25 -
16.192020824 8 254 13 -14 25 -
16.192021118 12 254 13 - 14 25 -
16.192021136 12 356 16 43 -
16.192021154 12 356 19 43 -
16.192021190 15 406 25 48 -
16.192021172 15 406 22 68 -
16.192032312 25 457 28,6 118 -
16.192032321 30 508 32 306 -
