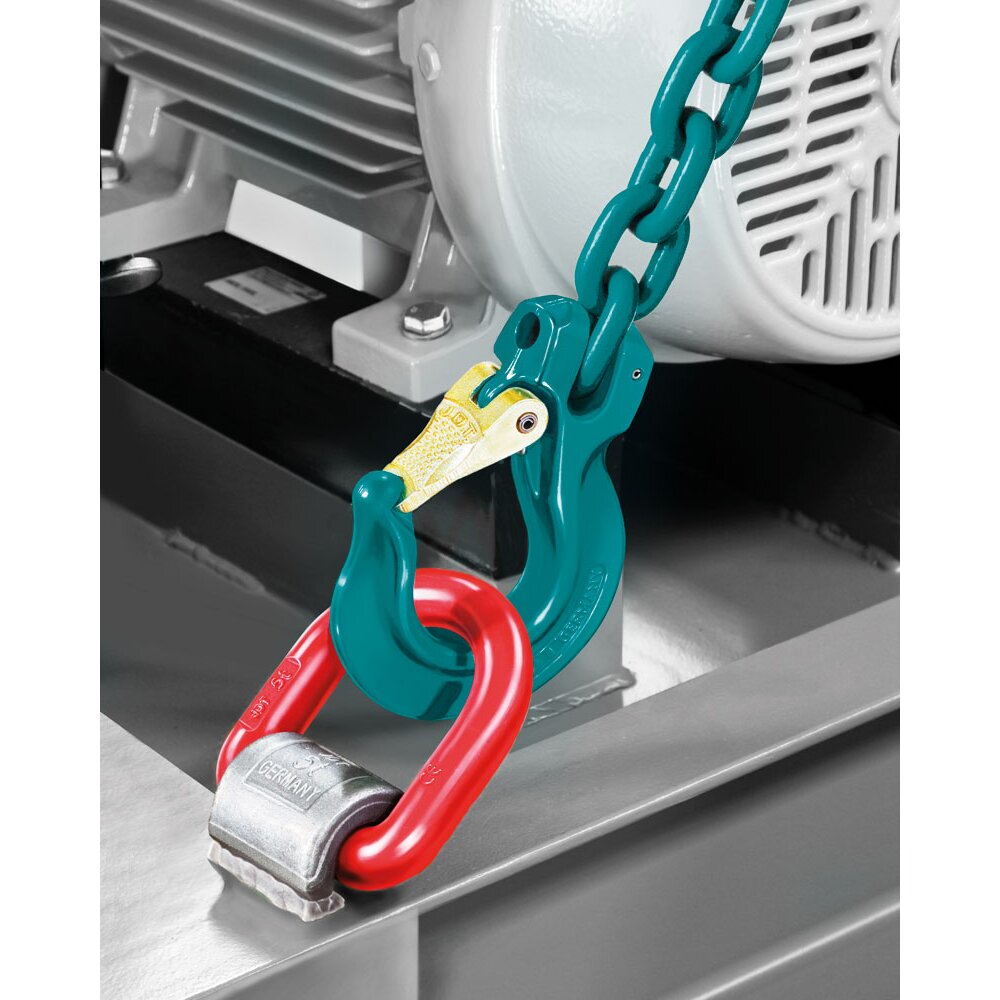

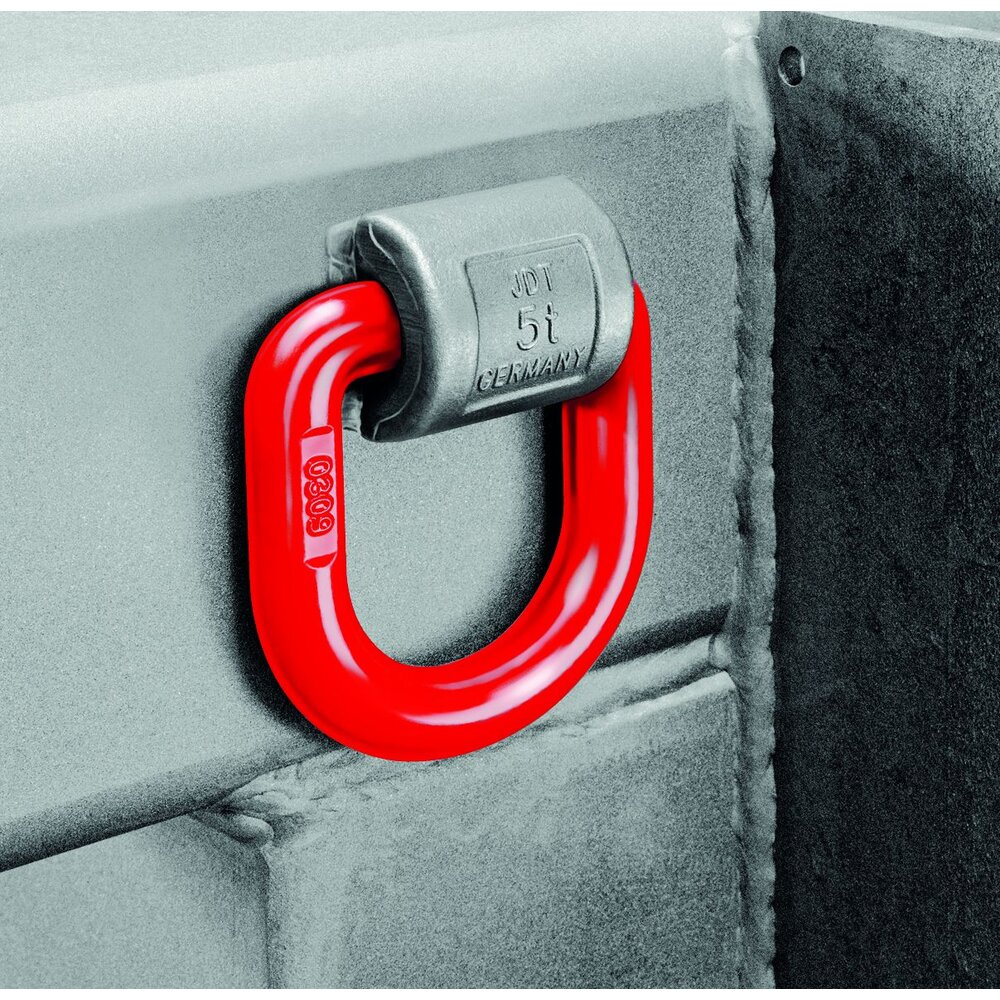

Metināmā celšanas cilpa TAPS ir pastāvīgi, pie metāla piemetināms celšanas punkts, kas paredzēts industriālām celšanas un kravu apstrādes vajadzībām. Tā nodrošina kompaktu stiprinājuma risinājumu tērauda konstrukcijām, iekārtām un metinātiem izstrādājumiem, kur nepieciešams fiksēts celšanas punkts ar noteiktu darba slodzes ierobežojumu. Konstrukcija ļauj slodzi pielikt gan grozāmā virzienā, gan šķērsvirzienā, nodrošinot elastīgāku stropju novietojumu celšanas laikā.
Vislabāk piemērota:
- Piemetināma celšanas cilpa uz tērauda konstrukcijām
- Pielietojumiem, kur nepieciešama kompakta ģeometrija un 180° stropju kustība
- Celšanas risinājumiem ar mainīgiem slodzes virzieniem
Produkta priekšrocības:
- Metināma konstrukcija nodrošina pastāvīgu celšanas stiprinājumu
- D-veida cilpa kustas 180° labākai stropju izlīdzināšanai
- Izgatavota no S355J2 tērauda atbilstoši EN 10025 standartam
- Izmēriem virs TAPS 20 izmantots 25CrMo4 materiāls augstākām slodzes klasēm
- RFID mikroshēmas opcija nodrošina identifikāciju un inspekcijas izsekojamību
- Kompakts dizains samazina traucējumus konstrukcijās
- Pieejama ar celtspēju (WLL) no 1 t līdz 63 t
- Iespējas: 180° slīpuma diapazons
- Materiāls: Rūdīta tērauda cilpa. Metinājuma vieta no tērauda St 52
- Marķējums: CE marķējums, Ar UKCA marķējumu, Nominālā celtspēja (WLL)
- Pārklājums: Krāsots
- Piezīme: Virsmai, pie kuras tiks piemetinātas cilpas, jābūt līdzenai un jāspēj izturēt paredzēto slodzi
- Drošības koeficients: 4:1
- Klase: 8
| Kind of attachment |
|
|
|
|
|
| |
| Number of lifting points | 1 | 1 | 2 | 2 | 2 | 3 or 4 | |
| Inclination angle | 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° |
| Type | WLL tons | ||||||
| TAPS 1 | 1,6 | 1,12 | 3,2 | 2,24 | 1,5 | 1,12 | 2,36 |
| TAPS 2 | 3 | 2 | 6 | 4 | 2,8 | 2 | 4 |
| TAPS 3 | 4,75 | 3,15 | 9,5 | 6,3 | 4,25 | 3,15 | 6,3 |
| TAPS 5 | 8 | 5,3 | 16 | 10,6 | 7,1 | 5,3 | 11,2 |
| TAPS 8 | 11,8 | 8 | 23,6 | 16 | 11,2 | 8 | 16 |
| TAPS 15 | 22,4 | 15 | 45 | 30 | 21,2 | 15 | 31,5 |
