Ropeblock

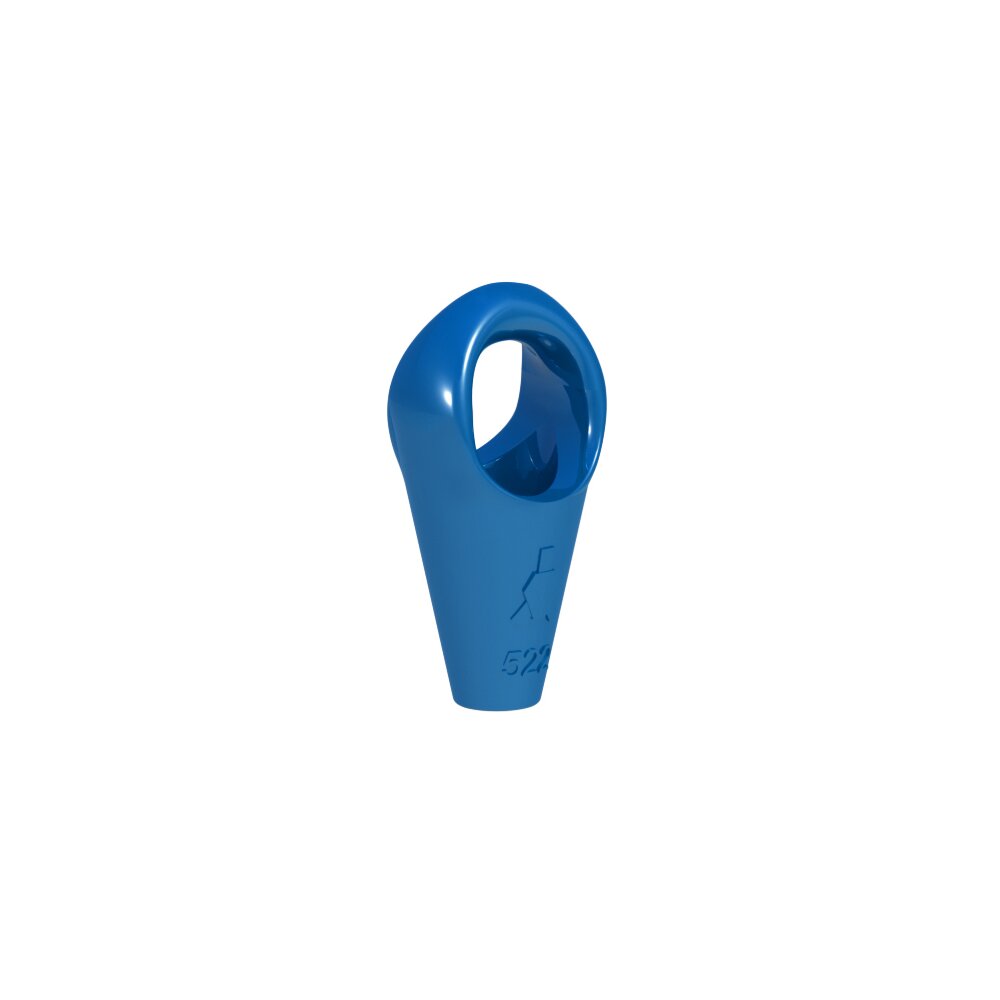

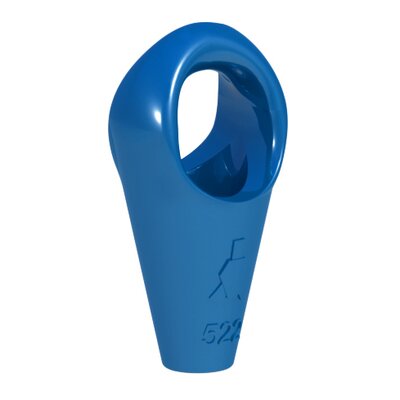

Apraksts: Kalts čuguna troses uzgalis ar cilpu.Uzgalis paredzēts troses iestrādei ar aizliešanas metodi.

Standarts: EN 10204-2.1 atbilstības atbilstība/ EN 10204-3.1 materiāla sertifikāts.
Papildus: Ir pieejami arī karsti cinkoti

  • Materiāls: Norūdīts un atlaidināts čuguna tērauda
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam

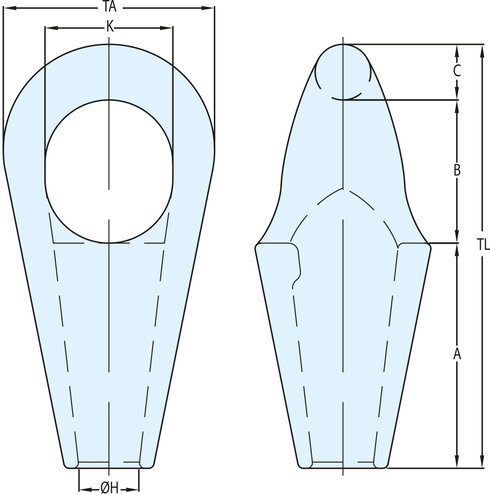

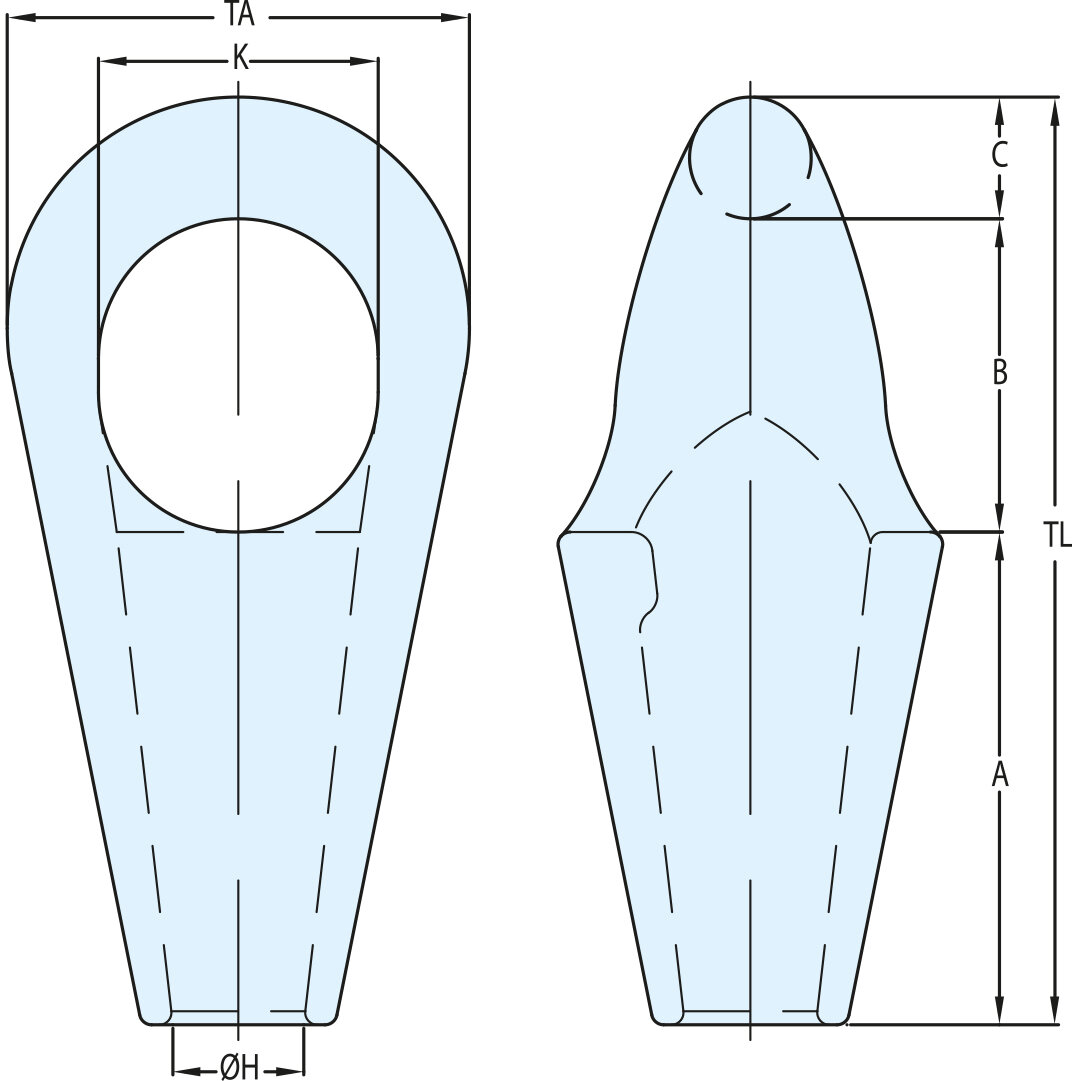

Artikula Nr. Min. trūkšanas slodze (t) Model no. Troses Ø (mm) Troses Ø (collās) A (mm) B (mm) C (mm) Ø H (mm) K (mm) TA
mm
TL
mm
Svars
kg
CAD
10.10SBS512G 140 SBS 512 31 - 36 11/4 - 13/8 141 83 38 39 75 132 262 7
10.10SBS517G 160 SBS 517 37 - 42 11/2 - 15/8 162 103 40 44 92 152 305 10
10.10SBS519G 200 SBS 519 43 - 48 13/4 - 17/8 188 120 48 51 112 178 356 16
10.10SBS522G 250 SBS 522 49 - 54 2 - 21/8 204 132 54 59 120 200 390 21
10.10SBS524G 320 SBS 524 55 - 60 21/4 - 23/8 230 148 62 64 135 220 440 28
10.10SBS526G 400 SBS 526 61 - 68 21/2 - 25/8 265 165 68 73 150 250 498 44
10.10SBS527G 500 SBS 527 69 - 75 23/4 - 27/8 87 178 75 79 164 274 540 53
10.10SBS528G 600 SBS 528 76 - 80 3 - 35/8 314 195 76 89 175 295 585 70
10.10SBS529G 700 SBS 529 81 - 86 31/4 - 33/8 327 216 82 92 194 320 625 81
10.10SBS530G 800 SBS 530 87 - 93 31/2 - 35/8 358 220 92 99 202 350 670 112
10.10SBS531G 900 SBS 531 94 - 102 33/4 - 4 365 235 100 105 215 375 700 130
10.10SBS533G 1 000 SBS 533 108 - 115 41/4 - 41/2 420 270 110 120 240 410 800 182
