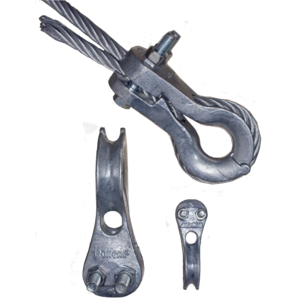

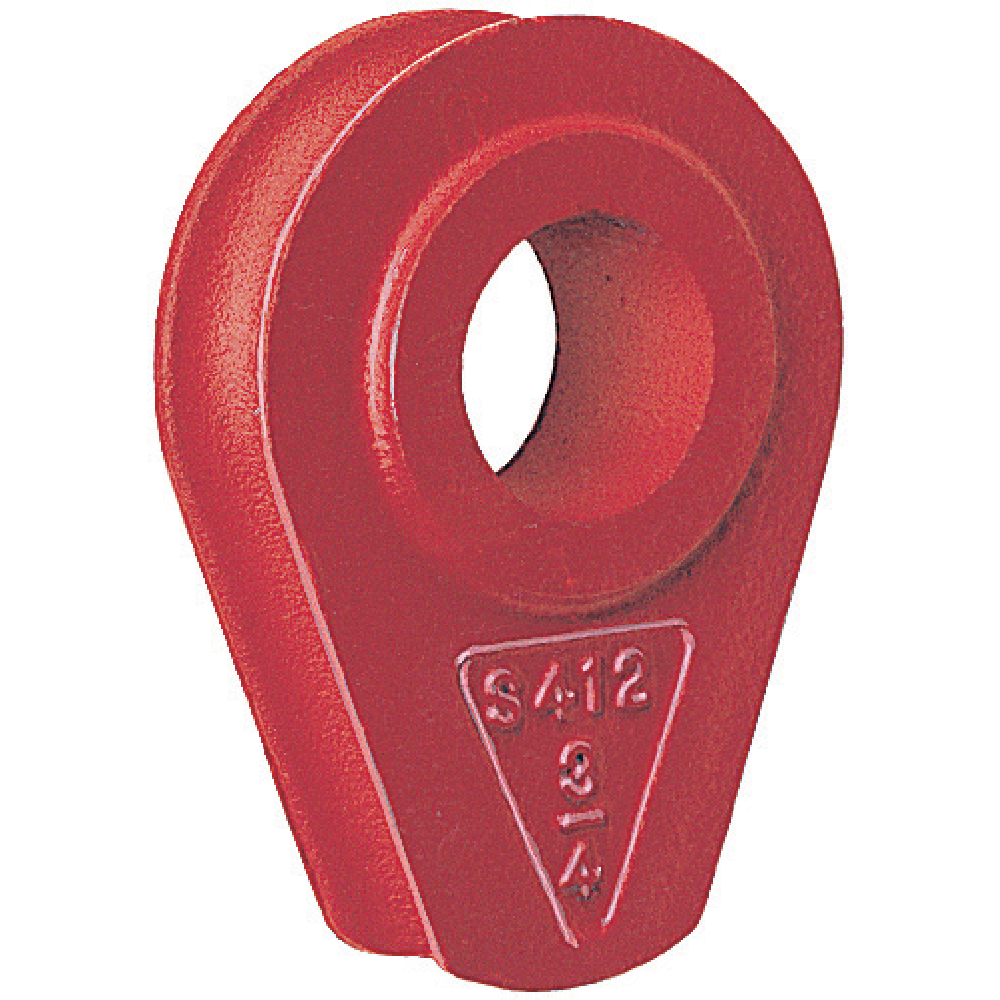

Crosby

Pielietojums: Troses aizsardzības cilpa.
Izpildījums: Lējums

  • Marķējums: Atbilstoši standartam
  • Pārklājums: Krāsots
  • Standarts: EN 13411-1
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Troses diametrs
mm

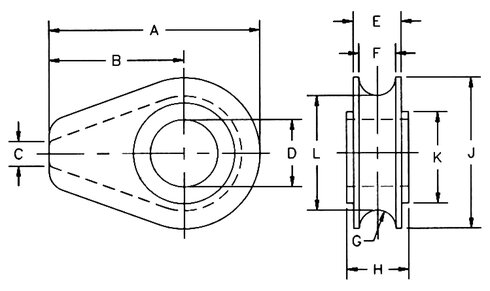

A (mm) B (mm) C (mm) D (mm) D tolerance E (mm) F (mm) G (mm) H (mm) J (mm) K (mm) L (mm) Svars CAD
10.271037121 13 71,5 44,5 6,35 26,9 +-5% 19,1 14,2 7,1 22,4 54 41,4 39,6 0,28 -
10.271037149 16 119 76 9,65 33,3 +-4% 26,9 20,6 10,4 28,7 86 57 65 1 -
10.271037167 18-20 119 76 9,65 38,1 +-3% 26,9 20,6 10,4 35,1 86 57 65 1,05 -
10.271037201 24-26 154 97 12,7 54 +-3% 35,1 26,9 13,5 46 114 82,5 87,5 2,38 -
10.271037185 22 154 97 12,7 44,5 +-3% 35,1 26,9 13,5 41,4 114 82,5 87,5 2,47 -
10.271037229 28-30 184 116 16 60,5 +-2% 44,5 33,3 16,8 52,5 137 98,5 103 4,21 -
10.271037247 32-35 184 116 16 67 +-2% 49,3 38,9 19,8 58,5 137 98,5 105 4,45 -

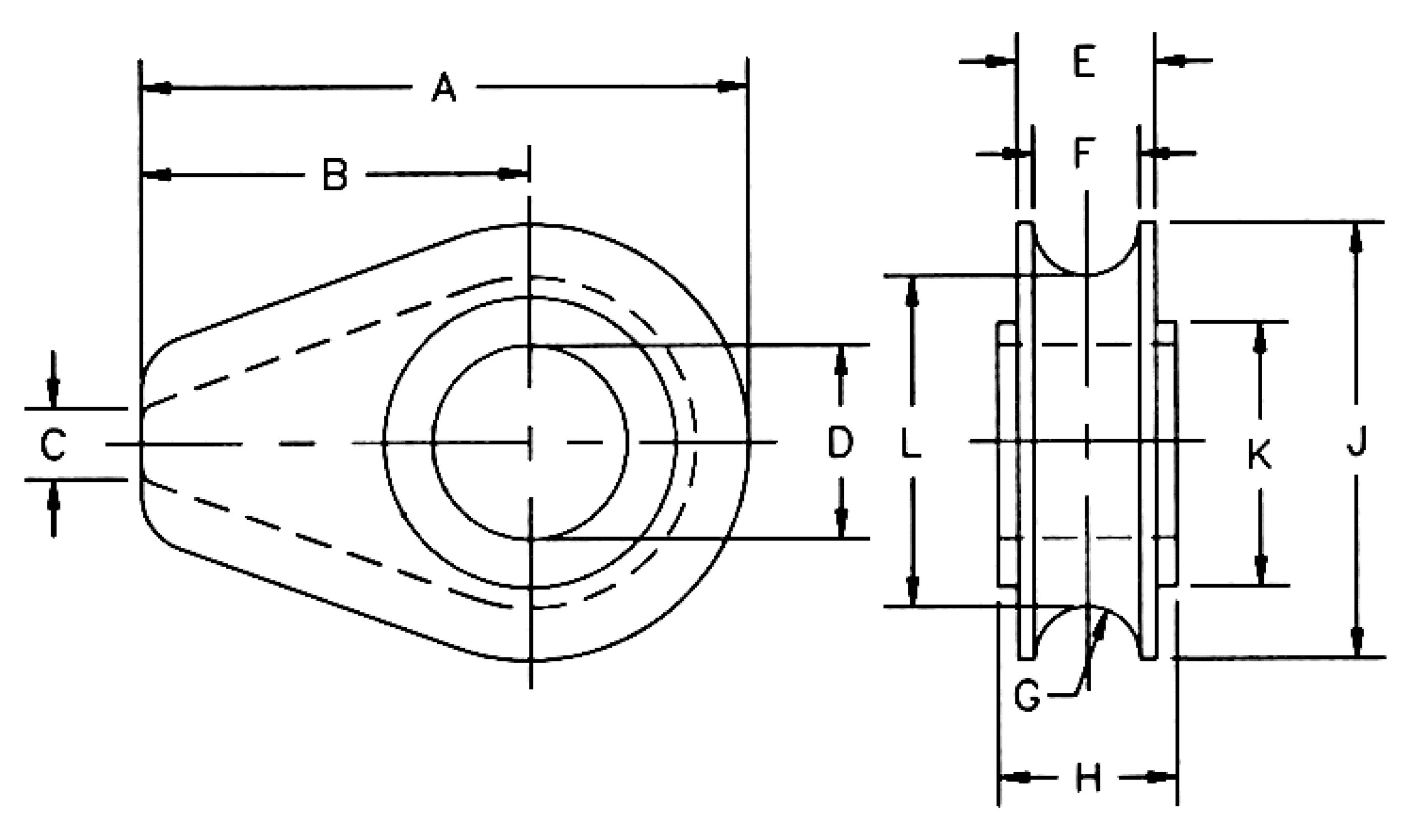

Lejuplādēt CAD rasējumu
