Apraksts: Celšanas āķi cauruļu horizontālai pārvietošanai.

Pārbaudes slodze: 2 x WLL

  • Marķējums: Celtspēja (WLL), atvērums(mm), CE.
  • Pārklājums: Krāsots.
  • Piezīme: Satvērēji ir paredzēti tērauda lokšņu celšanai un pārvietošanai ar maksimālo cietību 37 HrC (345 HB, 1166 N/mm2).
  • Drošības koeficients: 5:1
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam
Artikula Nr. Kods Celtspēja (WLL)
tonnās

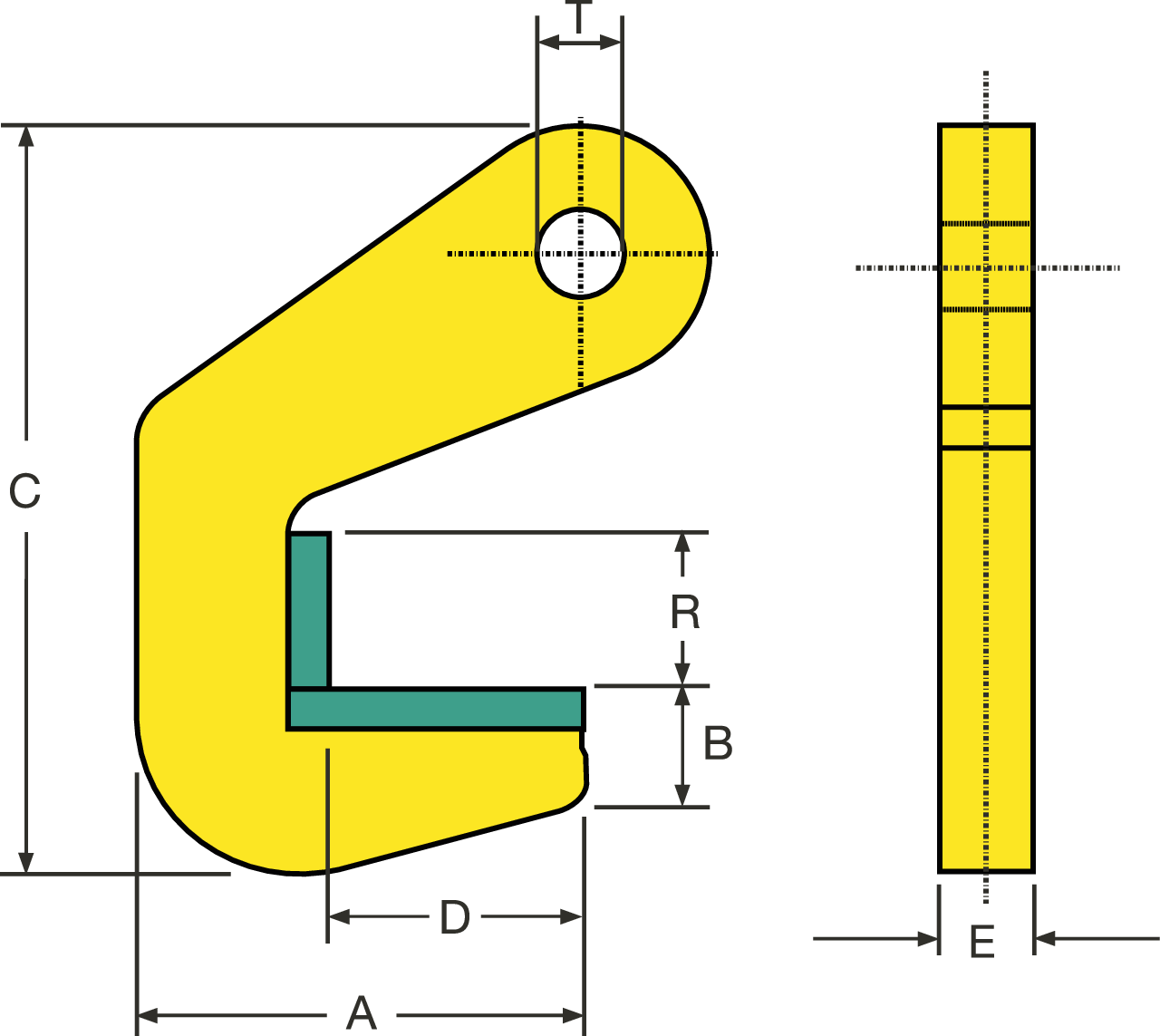

Žokļu atvērums (R) A (mm) B (mm) C (mm) D (mm) E (mm) T (mm) Svars
kg
CAD
16.01960150 1.5 TPH 1,5 40 120 50 185 70 41 16 2
16.01960300 3 TPH 3 40 120 50 185 70 41 16 2
16.01960400 4 TPH 4 50 140 58 204 70 41 26 3
16.01960600 6 TPH 6 50 140 58 204 70 41 26 3
16.01960800 8 TPH 8 70 140 58 224 70 45 26 3,4
16.01960810 10TPH 10 70 140 58 224 70 85 26 5
16.01960812 12TPH 12 70 140 58 224 70 85 26 7
16.01960815 15TPH 15 70 155 76 250 70 100 26 9
16.01960820 20TPH 20 70 155 76 250 70 100 26 9
