Powertex
  • Cr6+ Free

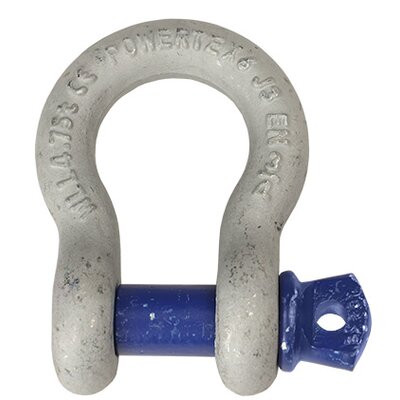

Omega tipa šeikelis ar skrūvi. Saskaņā ar EN 13889 un ASV Federālas specifikācijas RR-C-271 IVA 2. klases, atbilst A pakāpei.
POWERTEX šeikeļus lieto kā noņemamus savienojošus elementus, lai savienotu celšanas operācijās un statiskās sistēmās izmantojamas tērauda stiepļu troses, ķēdes un citus elementus.

  • Materiāls: Kalts sakausējuma tērauds.
  • Marķējums: Atbilstoši standartam, CE marķējums, WLL, CE, izmērs, klase, sērijas numurs un ražotāja ID.
  • Pārklājums: Korpuss - karsti cinkots, skrūve - krāsota.
  • Standarts: EN 13889
  • Drošības koeficients: 6:1
  • Klase: 6
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam

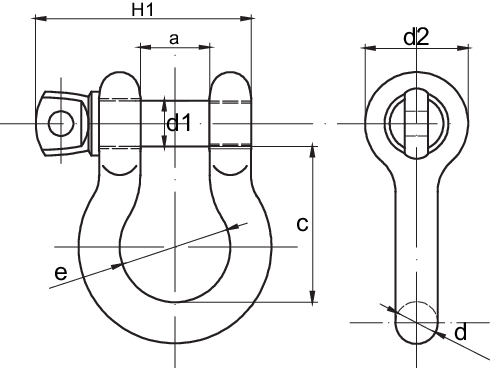

Artikula Nr. Kods Celtspēja (WLL)
tonnās
Nominālais izmērs, collās Pirksta Ø d1 (mm) a* (mm) c*
mm
d (mm) d2
mm
e (mm) H1 (mm) Svars
kg
CAD
11.31PBSP00033 1331 0,33 3/16 6,3 10 22,6 5 14,5 15,5 29 0,026
11.31PBSP00050 1332 0,5 1/4 8 13 29 6,5 17,5 20 38 0,048
11.31PBSP00075 1333 0,75 5/16 9,5 13,5 31 8 21 21,5 42,5 0,082
11.31PBSP00100 1334 1 3/8 11,2 17 36,5 10 25 26,2 51,5 0,15
11.31PBSP00150 1335 1,5 7/16 12,7 18,5 42,9 11,3 27 29,5 58 0,2
11.31PBSP00200 1336 2 1/2 15,8 20,6 47,75 12,7 30,5 33,3 67 0,3
11.31PBSP00325 1337 3,25 5/8 18,6 27 60 16 40 43 85 0,65
11.31PBSP00475 1338 4,75 3/4 22 32 71,5 19 48 51 98,5 1,01
11.31PBSP00650 1339 6,5 7/8 25 37 84,5 22 54 58 114 1,5
11.31PBSP00850 1340 8,5 1 28 43,5 96,25 26,5 60 68,5 129,5 2,25
11.31PBSP00950 1341 9,5 1-1/8 32 48 109 29 68 75 144 3,25
11.31PBSP01200 1342 12 1-1/4 35 53 120,5 32 76 84 157 4,45
11.31PBSP01350 1343 13,5 1-3/8 38 59 134 35 84 94 171 5,95
11.31PBSP01700 1344 17 1-1/2 42 62 148,5 38 92 99 186 7,72
11.31PBSP02500 1345 25 1-3/4 50 75 178 45 106 128 227 12,64
11.31PBSP03500 1346 35 2 55 84 197,5 52 122 148 253 18,72
11.31PBSP05500 1347 55 2-1/2 70 107 269,5 66 145 186 318 37
*Pielaide +/-5%

Lejuplādēt CAD rasējumu
