Skrūve ar cilpu, celšanai.

WLL vertikālai celšanai ir norādīts uz cilpas. Celšanai no sāniem WLL samazinās par 25% no vertikālās celšanas WLL.

  • Marķējums: Atbilstoši standartam, CE marķējums, WLL, CE.
  • Pārklājums: Krāsots, dzeltens
  • Standarts: EN 1677-1
  • Drošības koeficients: 4:1
  • Klase: 8
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Celtspēja (t)
tonnās

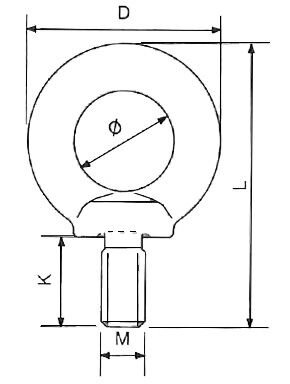

Izmērs Cilpas Ø (mm) Thread pitch
mm
D (mm) L (mm) K (mm) Svars
kg
11.40NS8R06 0,4 M6 16 1 28 42 13 0,05
11.40NS8R08 0,8 M8 20 1,25 39 51 15 0,06
11.40NS8R10 1 M10 25 1,5 45 63 18 0,11
11.40NS8R12 2 M12 30 1,75 54 75 22 0,18
11.40NS8R14 3 M14 35 2 63 88 28 0,28
11.40NS8R16 4 M16 35 2 63 88 28 0,28
11.40NS8R20 6 M20 40 2,5 72 101 30 0,45
11.40NS8R24 8 M24 50 3 90 128 38 0,87
11.40NS8R30 12 M30 60 3,5 108 154 45 1,66
11.40NS8R36 16 M36 70 4 126 183 55 2,65
11.40NS8R42 24 M42 80 4,5 144 212 65 4,03
11.40NS8R48 32 M48 90 5 166 238 70 6,38

  0°-45° 45°-60° 0°-45° 45°-60°
  WLL t
Izmērs Viena cilpa 2 cilpas 2 cilpas 3 vai 4 cilpas
M6 0,4 0,8 0,21 0,15 0,32 0,23
M8 1 2 0,56 0,4 0,84 0,6
M10 1 2 0,56 0,4 0,84 0,6
M12 2 4 1,05 0,75 1,58 1,13
M14 4 8 2,1 1,5 3,15 2,25
M16 4 8 2,1 1,5 3,15 2,25
M20 6 12 3,22 2,3 4,83 3,45
M24 8 16 4,48 3,2 6,72 4,8
M30 12 24 6,3 4,5 9,45 6,75
M36 16 32 9,8 7 14,7 10,5
M42 24 48 12,6 9 18,9 13,5
M48 32 64 16,8 12 25,2 18
