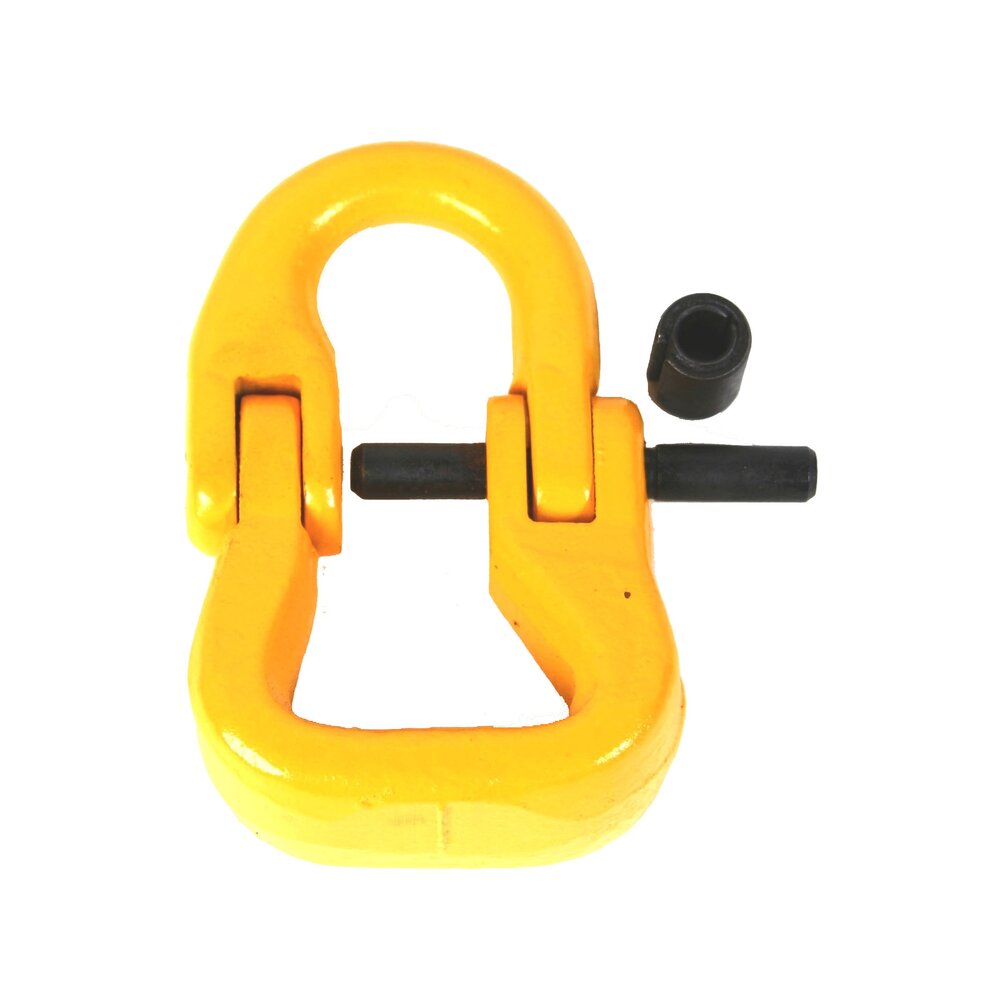

Savienojuma gredzenu izmanto, lai savienotu tekstila stropes ar dažādiem celšanas komponentiem.

  • Materiāls: Tērauds
  • Marķējums: Atbilstoši standartam, CE marķējums
  • Darba temperatūra : -40 - (+)200°C / 400°C = WLL 75%
  • Pārklājums: Krāsots, dzeltens
  • Standarts: EN 1677-1
  • Uzmanību: Nepakļaut termiskai apstrādei
  • Drošības koeficients: 4:1
  • Klase: 8
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Celtspēja (WLL)
tonnās

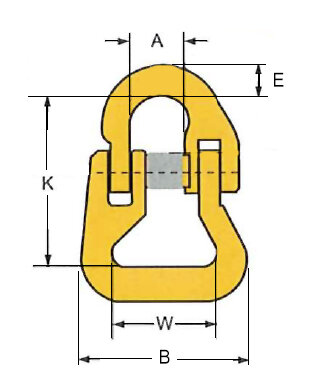

Ķēdes Ø (mm) W (mm) B (mm) A (mm) K (mm) E (mm) Svars
kg
CAD
11.05PRL78 2 7/8 40 61 20 63 9 0,3
11.05PRL10 3,15 10 39 66 24 83 11 0,68
11.05PRL13 5,3 13 55 68 28 93 16 1,47
11.05PRL16 8 16 65 88 34 120 19 2,3
11.05PRL20 12,5 20 80 108 41 138 23 3,3
