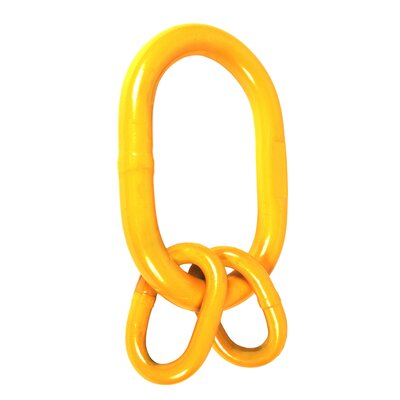

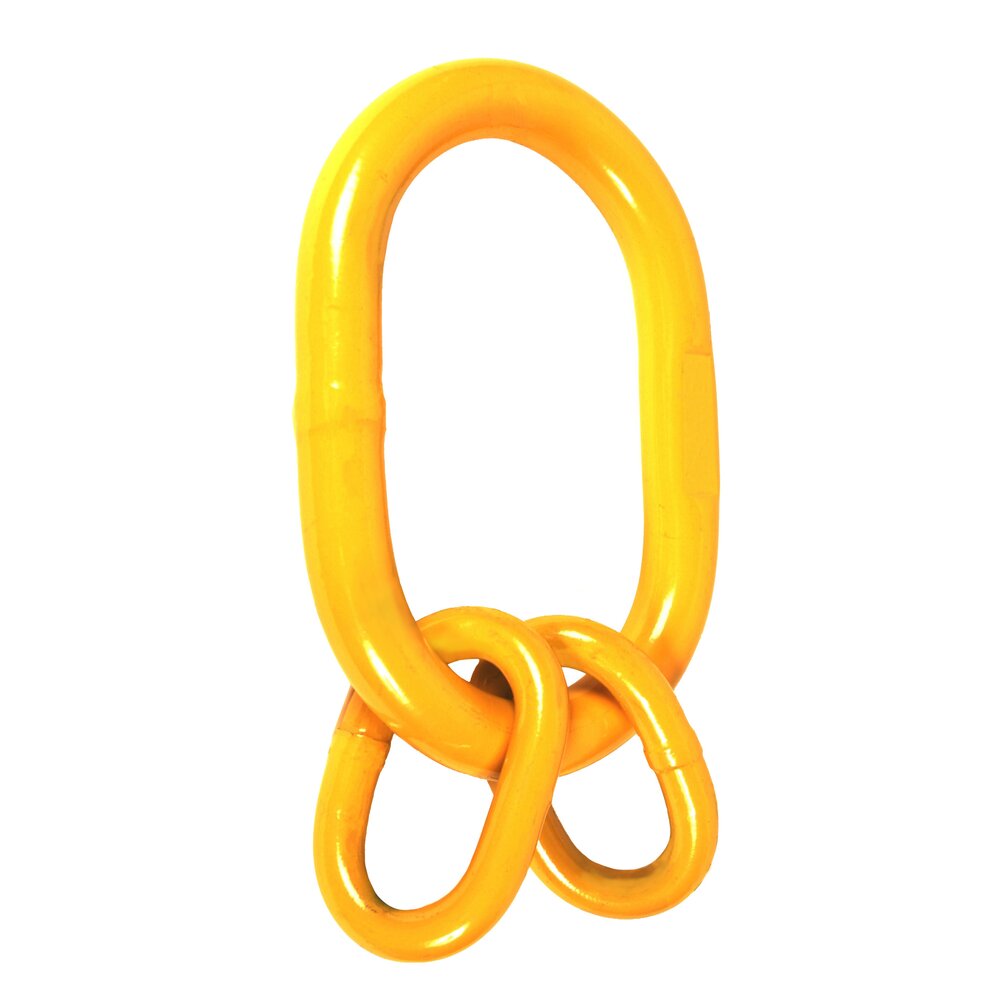

8. klases gredzenu izmanto, kā ķēzu stropes komponentu 3 un 4 zaru ķēžu stropēm.

  • Materiāls: Tērauds
  • Marķējums: Atbilstoši standartam, CE marķējums
  • Darba temperatūra : -40 - (+)200°C / 400°C = WLL 75%
  • Pārklājums: Krāsots, dzeltens
  • Standarts: EN 1677-1
  • Uzmanību: Nepakļaut termiskai apstrādei
  • Drošības koeficients: 4:1
  • Klase: 8
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Celtspēja (WLL)
tonnās

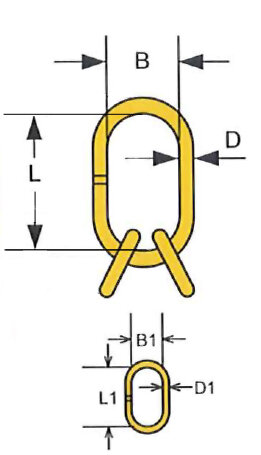

Ķēdei Ø (mm), 3-4 zaru stropei L (mm) B (mm) D (mm) b1 (mm) D1 (mm) L1 (mm) Svars
kg
CAD
11.0125751 2,4 6 135 75 18 25 14 54 1,2
11.0125752 4,3 7/8 160 90 22 34 16 70 2,2
11.0125753 6,7 10 180 100 26 40 18 85 3,4
11.0125754 11,2 13 200 110 32 50 22 115 6
11.0125755 17 16 260 140 36 65 26 140 10
11.0125757 26,5 20 350 190 51 70 32 150 23,3
11.0125758 32 22 350 190 51 75 36 170 25,9
11.0125759 45 26 400 200 57 80 40 170 35,2
