Ar atsvaru
Apraksts:
Vidēja un liela svara ruļļiem un ruļļiem ar lielu platumu. Āķi nelietojot, to vajadzētu glabāt uz speciāla stenda.



Pārbaudes slodze: 1,5 x WLL.


  • Konstrukcija:  Zema profila. Atsvars nodrošina āķa atrasšanos horizontāli gan bez, gan ar kravu. Iziekta plāksne augšpusē palīdz aizsargāt rulli no bojajumiem.
  • Materiāls: Augstas izturības konstrukciju tērauda loksne.
  • Marķējums: Tips, celtspēja, max. ruļļa platums un CE marķējums.
  • Pārklājums: Krāsots.
  • Piezīme: Mēs iesakam lietot 2-zaru ķēžu stropie vietā, kur atļauj griestu augstums. Palielinot attālumu L tiek iegūts labāks balansējums.
  • Drošības koeficients: 1,5 x WLL.
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam
Artikula Nr. Celtspēja (WLL)
tonnās

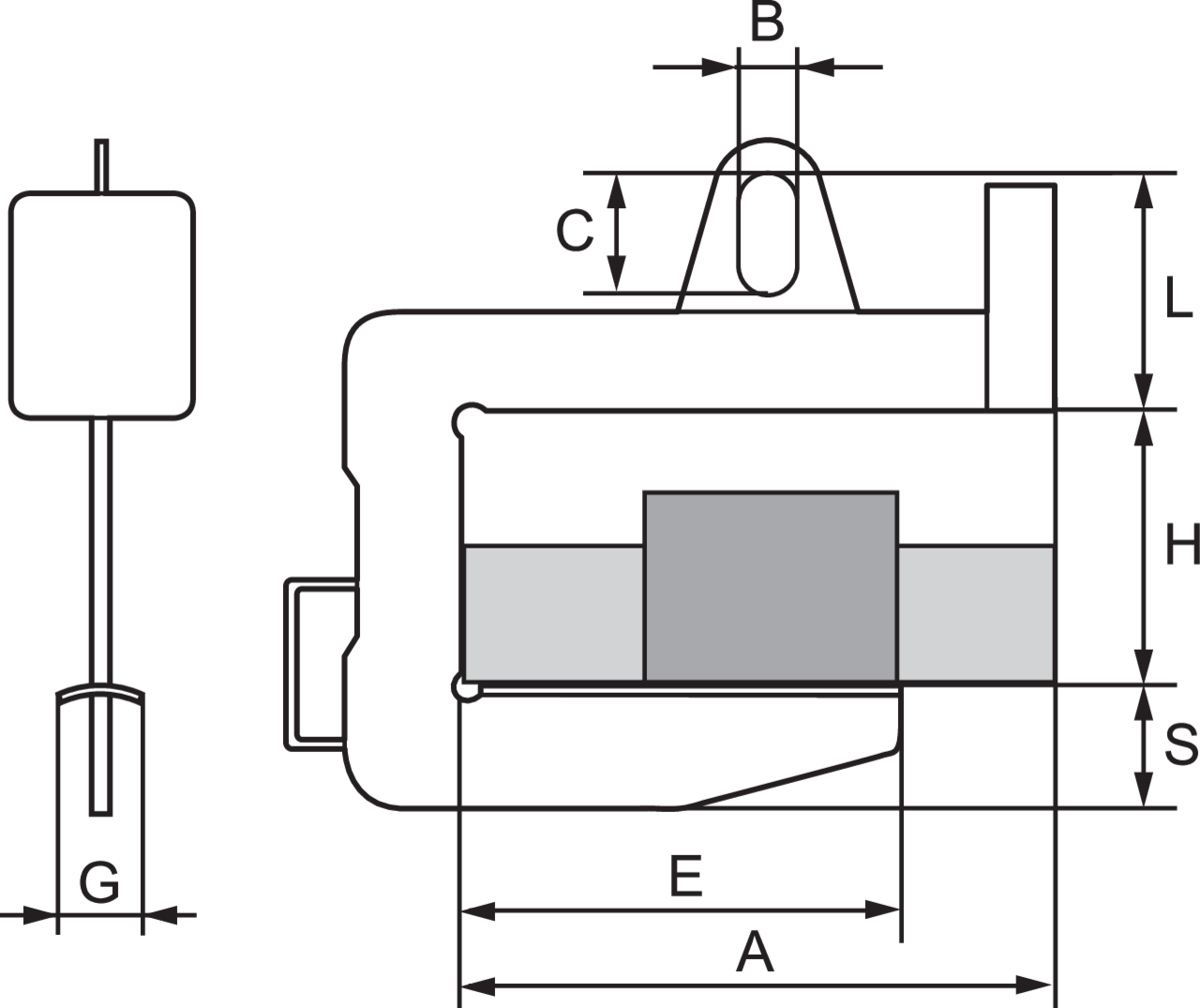

A (Ruļļu platums) B (mm) C (mm) E (mm) G (mm) H (mm) L (mm) S (mm) Svars
kg
CAD
CKPM50-75 5 750-380 90 200 565 80 550 380 170 225
CKPM100-127 10 1 270 90 200 1 270 100 700 475 250 630
CKPM100-150 10 1500-750 90 200 1 100 100 650 500 290 910
CKPM120-60 12 600 120 250 600 100 900 500 235 430
CKPM150-170 15 1700-900 140 300 1 300 100 700 660 350 1 060
CKPM200-150 20 1500-750 140 300 1 125 110 770 680 365 1 300
CKPM250-135 25 1350-680 200 400 1 015 120 900 780 365 1 400
CKPM300-150 30 1500-750 200 400 1 125 120 1 000 820 400 1 900
Citi izmēri un celtspējas pēc pieprasījuma.
