pewag

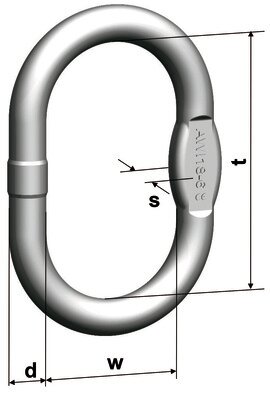

Vispārīgi: Nerūsējošā tērauda gredzens 1-2 zaru stropēm.



Standarts: DIN 5688-1.

  • Materiāls: AISI 316 TI.
  • Marķējums: Kods un klase.
  • Drošības koeficients: 4:1.
  • Klase: 6
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam

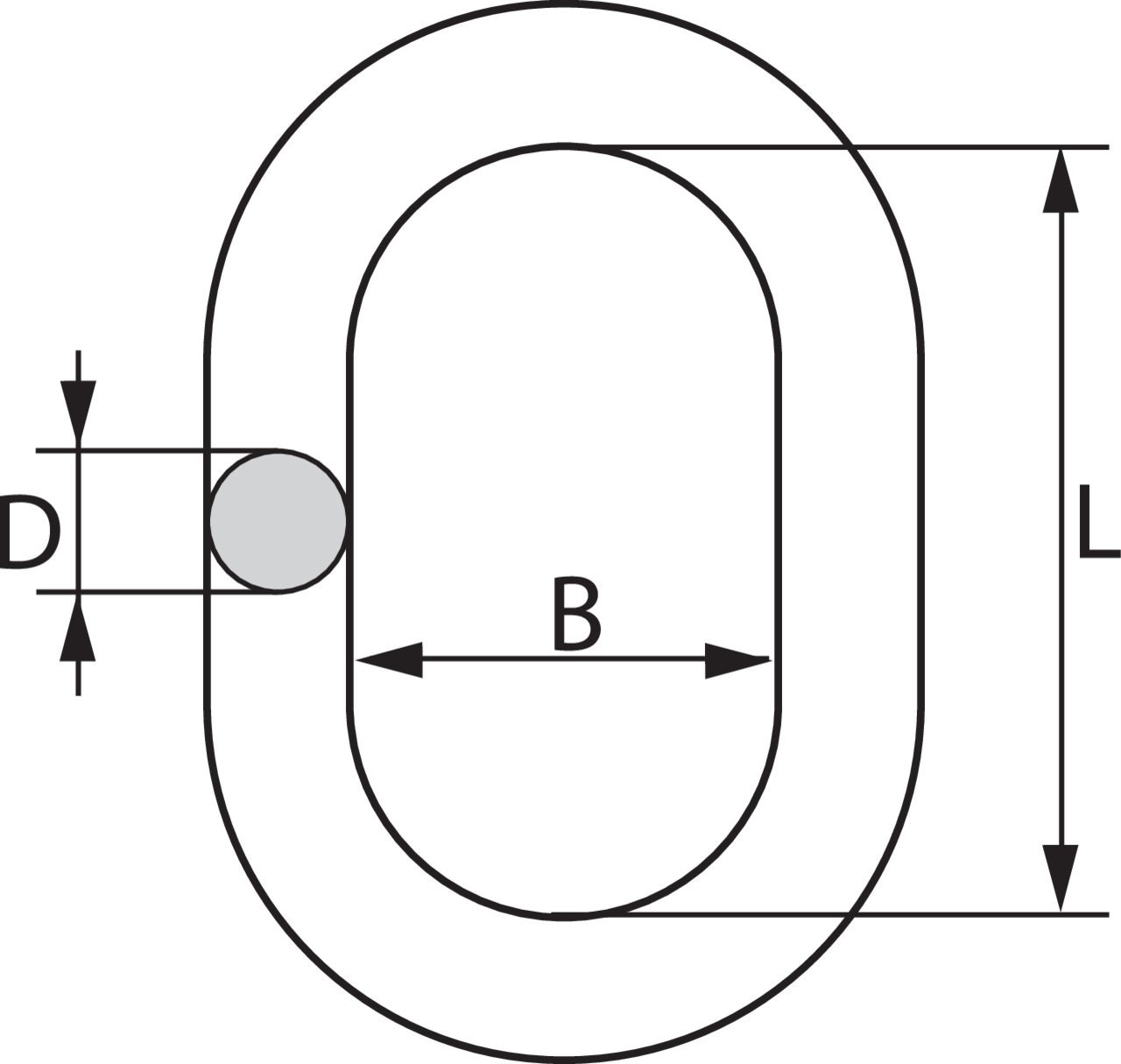

Artikula Nr. Kods Celtspēja (WLL) tonnās, 0-45° Saskaņā ar DIN 15401 lietojams ar āķi Nr. Ķēdei Ø (mm), 1 zaru stropei Ķēdei Ø (mm), 2 zaru stropei D (mm) L (mm) B (mm) Svars
kg
CAD
11.0492104 AWI 8-6 0,56 0,5 4 4 8 60 35 0,08
11.0492105 AWI 10-6 0,85 1,6 5 5 10 80 50 0,16
11.0492106 AWI 13-6 1,6 2,5 6/7/8 6 13 110 60 0,34
11.0492107 AWI 16-6 2,6 2,5 10 7/8 16 110 60 0,53
11.0492108 AWI 18-6 3,5 5 - 10 18 135 75 0,83
11.0492109 AWI 22-6 6,3 6 13/16 13 23 160 90 1,55
11.0492110 AWI 26-6 8,9 8,0 20 16 27 180 100 2,46
11.0492111 AWI 32-6 13,2 10 - 20 32 200 110 3,86
11.0492112 AWI 36-6 14,7 16 - - 36 260 140 6,22
11.0498994 AWI 45* 12 25 26 - 45 340 180 12,82
* AWI 45: 5. klase
