Apraksts: Uzgrieznis ar cilpu, celšanai.

  • Marķējums: WLL, CE.
  • Pārklājums: Krāsots, dzeltens
  • Drošības koeficients: 4:1
  • Klase: 8
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam
Artikula Nr. Celtspēja (WLL)
tonnās

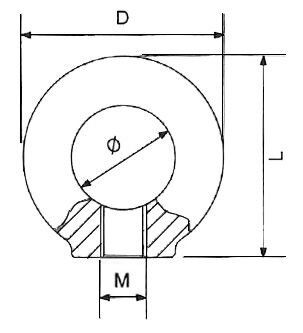

Izmērs Dia Eye (mm) Celtspēja (WLL) tonnās** D (mm) L (mm) Svars
kg
CAD
11.40NS8M06 0,4 M6 20 0,15 36 36 0,05
11.40NS8M08 1 M8 20 0,4 36 36 0,05
11.40NS8M10 1 M10 25 0,4 45 45 0,09
11.40NS8M12 2 M12 30 0,75 54 53 0,16
11.40NS8M14 4 M14 35 1,5 63 62 0,24
11.40NS8M16 4 M16 35 1,5 63 62 0,24
11.40NS8M20 6 M20 40 2,3 72 71 0,36
11.40NS8M24 8 M24 50 3,2 90 90 0,72
11.40NS8M30 12 M30 60 4,5 108 109 1,32
11.40NS8M36 16 M36 70 7 126 128 2,08
11.40NS8M42 24 M42 80 9 144 147 3,11
11.40NS8M48 32 M48 90 12 166 168 5,02

Lejuplādēt CAD rasējumu

Faila formāts

Saņemt rasējumu
Lejupielādēt

  0°-45° 45°-60° 0°-45° 45°-60°
  WLL t
Izmērs Viena cilpa 2 cilpas 2 cilpas 3 vai 4 cilpas
M6 0,4 0,8 0,21 0,15 0,32 0,23
M8 1 2 0,56 0,4 0,84 0,6
M10 1 2 0,56 0,4 0,84 0,6
M12 2 4 1,05 0,75 1,58 1,13
M14 4 8 2,1 1,5 3,15 2,25
M16 4 8 2,1 1,5 3,15 2,25
M20 6 12 3,22 2,3 4,83 3,45
M24 8 16 4,48 3,2 6,72 4,8
M30 12 24 6,3 4,5 9,45 6,75
M36 16 32 9,8 7 14,7 10,5
M42 24 48 12,6 9 18,9 13,5
M48 32 64 16,8 12 25,2 18
