Apraksts: Skrūve ar cilpu, celšanai.

  • Marķējums: Atbilstoši standartam, CE marķējums, WLL, CE.
  • Pārklājums: Krāsots, dzeltens
  • Standarts: EN 1677-1
  • Drošības koeficients: 4:1
  • Klase: 8
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam
Artikula Nr. Celtspēja (WLL)
tonnās

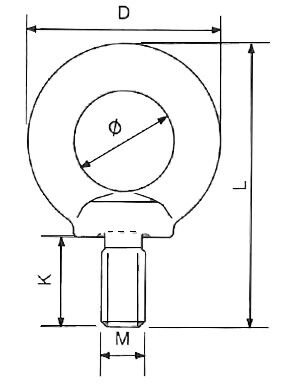

Izmērs Cilpas Ø (mm) D (mm) L (mm) K (mm) Svars
kg
CAD
11.40NS8R06 0,4 M6 16 28 42 13 0,05
11.40NS8R08 1 M8 20 39 51 15 0,06
11.40NS8R10 1 M10 25 45 63 18 0,11
11.40NS8R12 2 M12 30 54 75 22 0,18
11.40NS8R14 4 M14 35 63 88 28 0,28
11.40NS8R16 4 M16 35 63 88 28 0,28
11.40NS8R20 6 M20 40 72 101 30 0,45
11.40NS8R24 8 M24 50 90 128 38 0,87
11.40NS8R30 12 M30 60 108 154 45 1,66
11.40NS8R36 16 M36 70 126 183 55 2,65
11.40NS8R42 24 M42 80 144 212 65 4,03
11.40NS8R48 32 M48 90 166 238 70 6,38

Lejuplādēt CAD rasējumu

Faila formāts

Saņemt rasējumu
Lejupielādēt

  0°-45° 45°-60° 0°-45° 45°-60°
  WLL t
Izmērs Viena cilpa 2 cilpas 2 cilpas 3 vai 4 cilpas
M6 0,4 0,8 0,21 0,15 0,32 0,23
M8 1 2 0,56 0,4 0,84 0,6
M10 1 2 0,56 0,4 0,84 0,6
M12 2 4 1,05 0,75 1,58 1,13
M14 4 8 2,1 1,5 3,15 2,25
M16 4 8 2,1 1,5 3,15 2,25
M20 6 12 3,22 2,3 4,83 3,45
M24 8 16 4,48 3,2 6,72 4,8
M30 12 24 6,3 4,5 9,45 6,75
M36 16 32 9,8 7 14,7 10,5
M42 24 48 12,6 9 18,9 13,5
M48 32 64 16,8 12 25,2 18
