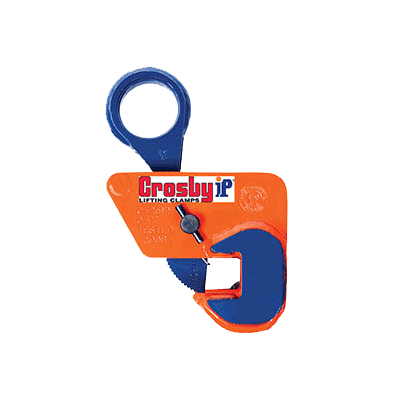

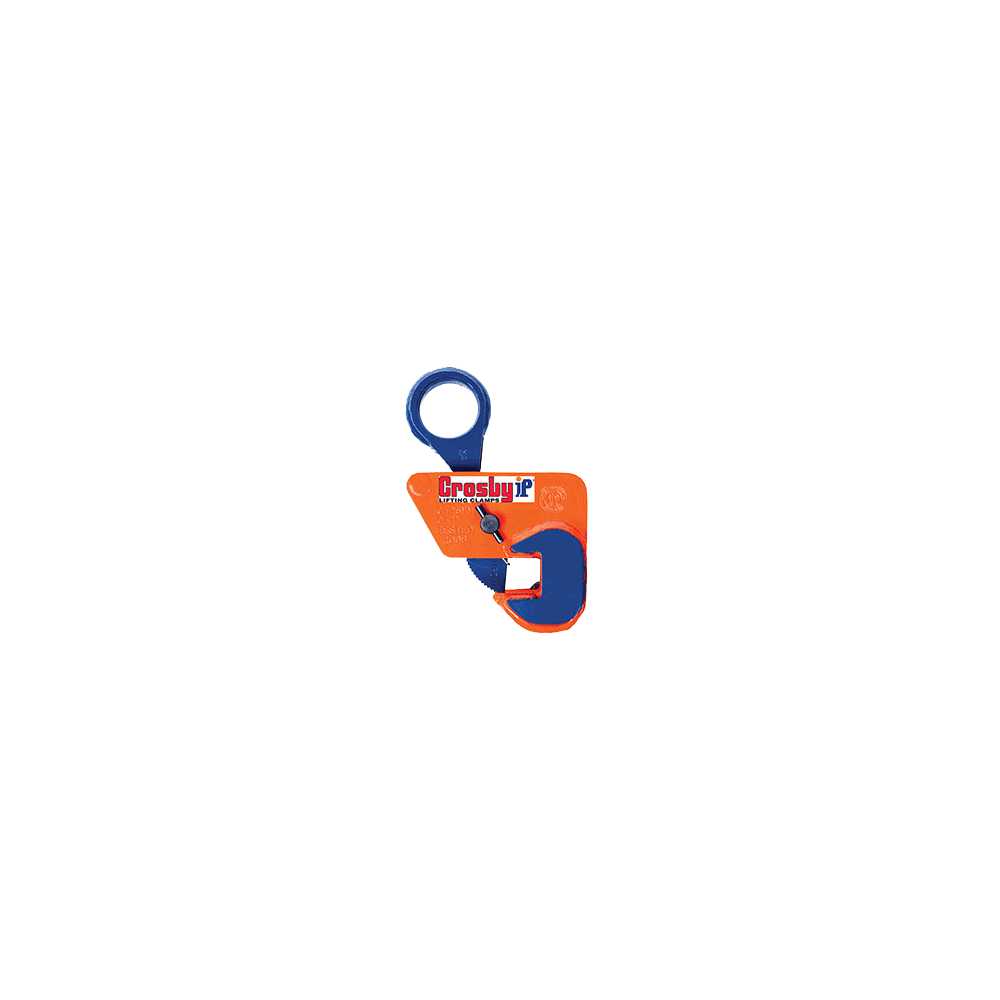

Crosby

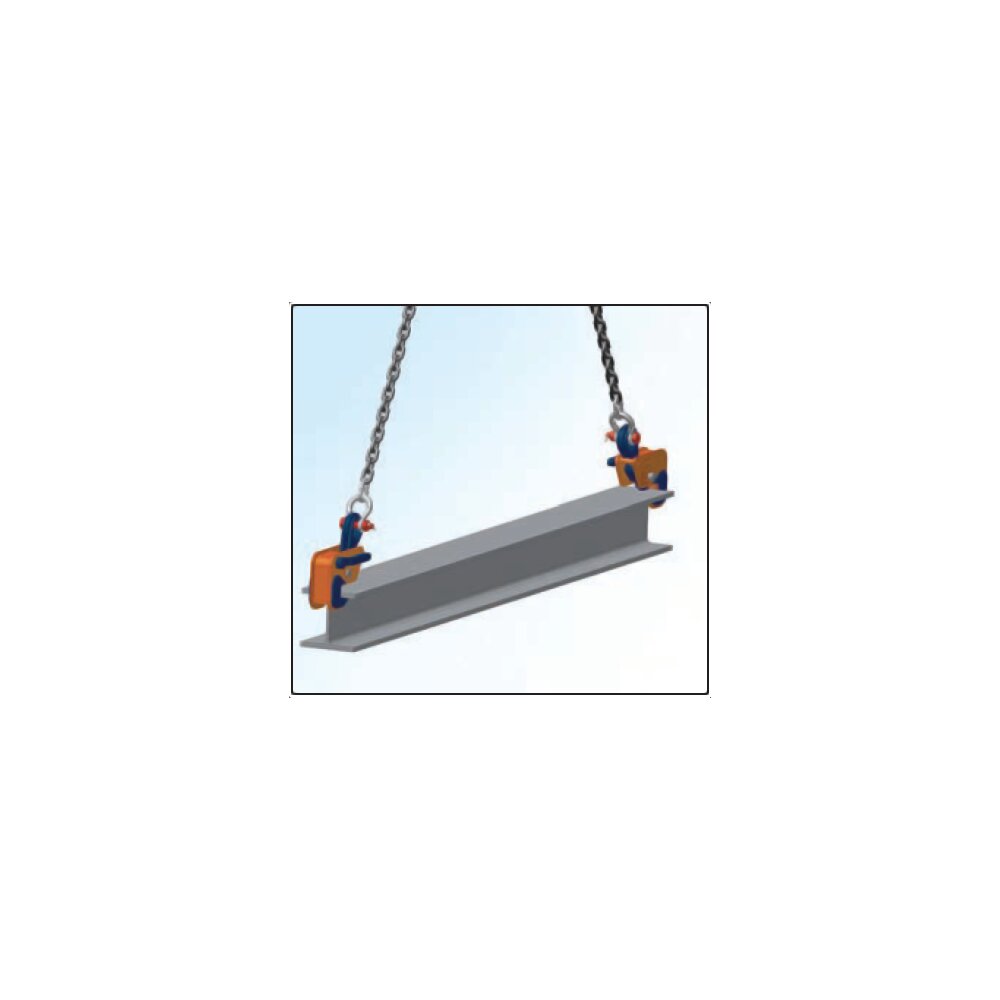

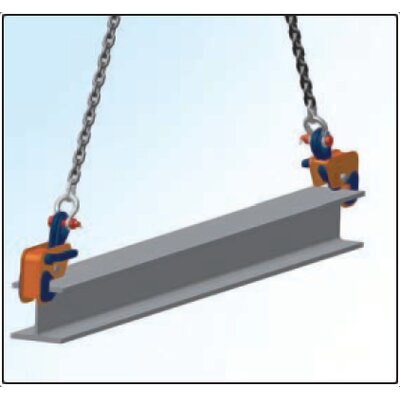

IPBHZ sijas satvērējus izmanto tērauda siju horizontālai pacelšanai un pārvietošanai. Pamatne ir slīpa, kas ļauj izmantot satvērēju gan no siju gala, gan no atloka. Šīs sērijas satvērējus var izmantot vertikāli un horizontāli, pārvietojot un kraujot dažāda veida konstrukcijas, piemēram, I-sijas, H-sijas, leņķus utt.

Priekšrocības:
• Pieejams ar celtspēju no 0.75 līdz 12 tonnām.
• Pieejams plašs žokļu atverumu klāsts, no 75 līdz 40 mm.
• Metināts leģēta tērauda korpuss un mazs izmērs. Kalti komponenti pēc pieprasījuma.
• Testa slodze: 2 x WLL
• Apkopes un remonta komplekti iekļauti
• Aprīkoti ar RFID mikroshēmu

  • Materiāls: Leģēts tērauds
  • Marķējums: Atbilstoši standartam, CE marķējums
  • Standarts: EN 13155
  • Uzmanību: Minimālā slodze 10% no WLL
Neesi apmācīts strādāt ar celšanas aprīkojumu? Piesakies apmācībām "Droša kravu celšana"!

Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Celtspēja (t)
tonnās

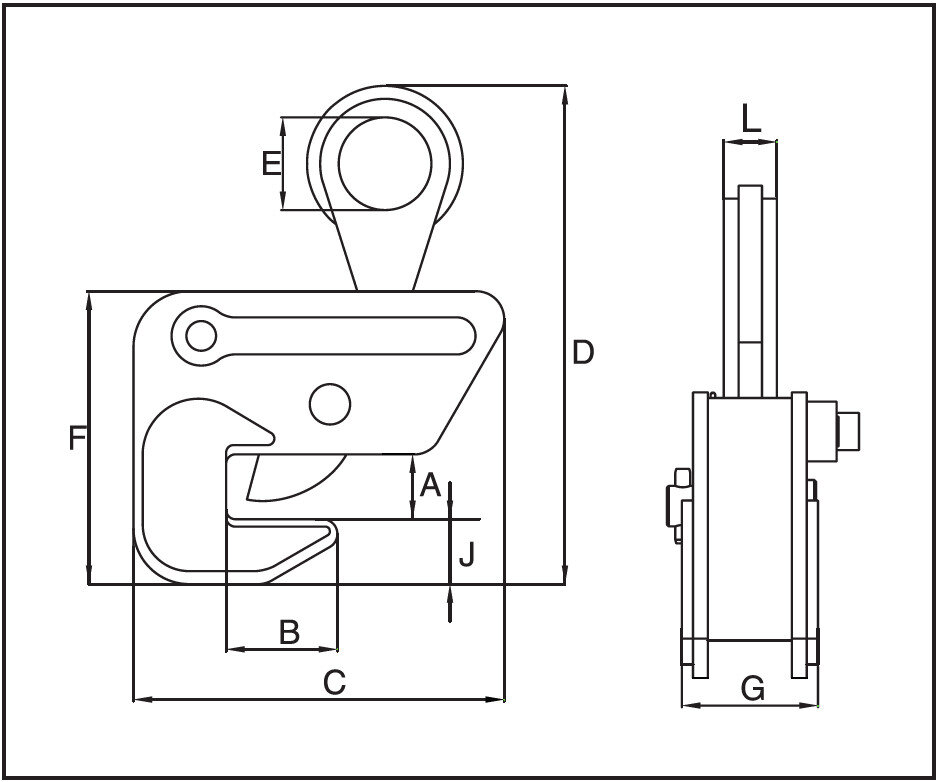

Žokļa atvērums (mm) Modelis B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) J (mm) L (mm) Svars
kg
CAD
16.022705461 0,75 0-25 0.75-IPBHZ 40 148 220 50 130 69 33 22 3 -
16.022705462 1,5 0-25 1.5-IPBHZ 60 203 255 50 158 73 35 28 6 -
16.022705463 3 0-40 3-IPBHZ 80 227 325 70 188 112 38 32 10,5 -
16.022705464 4,5 0-40 4.5-IPBHZ 112 284 413 70 251 116 80 40 25 -
16.022705467 12 0-40 12-IPBHZ 125 466 490 90 317 90 90 47 42,3 -
