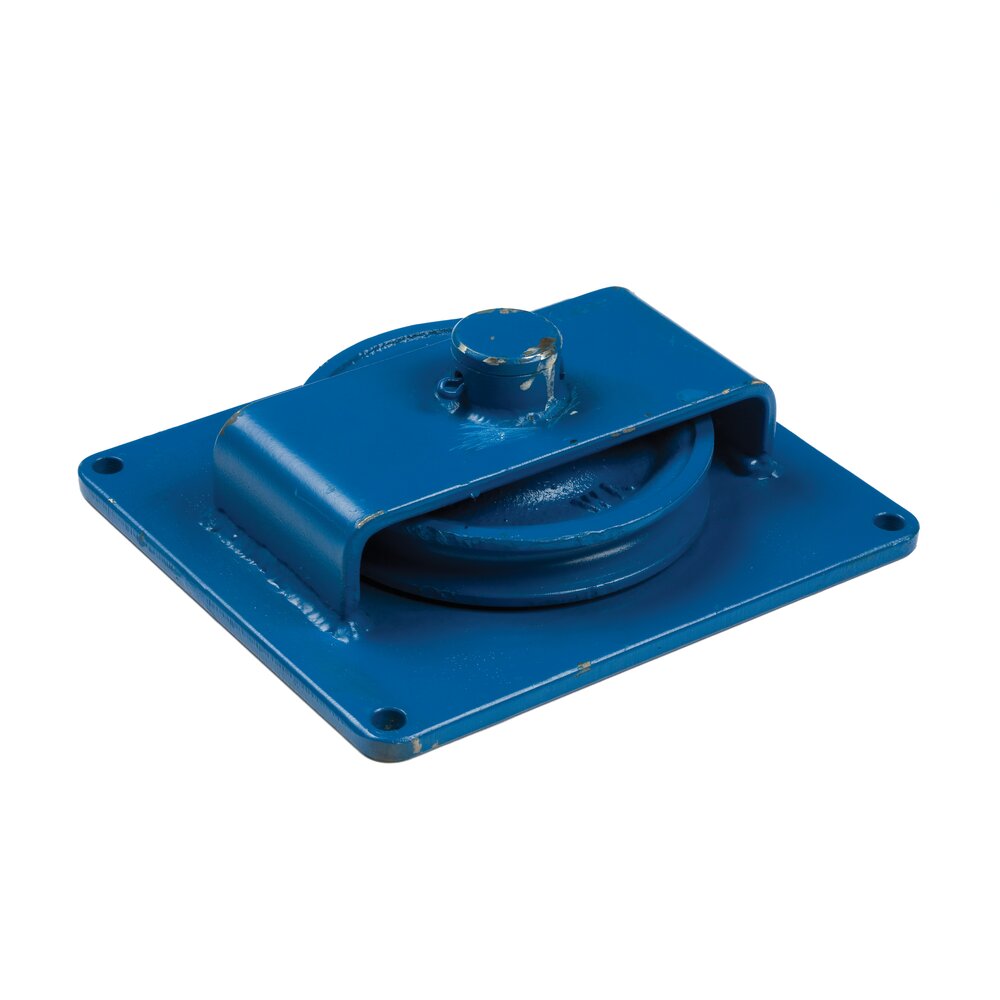

Trīsis ar pamatni horizontālai lietošanai.

Vispārīgi:
- Trīšu gropes var pielāgot citiem trošu diametriem
- Pārbaudes sertifikāts nav pieejams

Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam

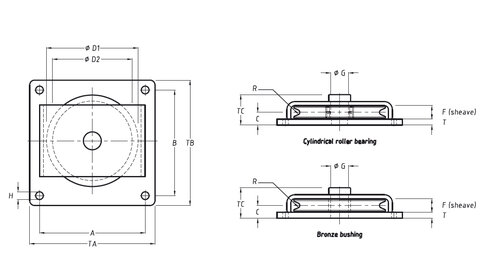

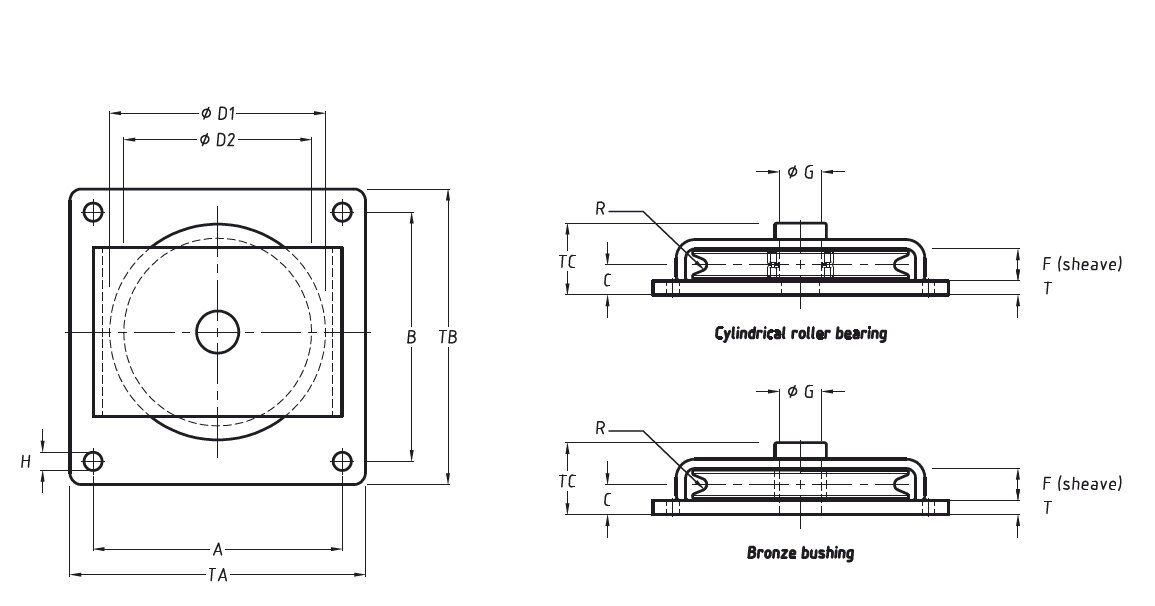

Artikula Nr. Celtspēja (WLL)
tonnās
Troses diametrs līdz (mm) Gultnis A (mm) B (mm) C (mm) D1 (mm) D2 (mm) F (mm) G (mm) H (mm) T (mm) R (mm) TA
mm
TB
mm
TC
mm
Ø D1 Ø D2 ØG
mm
Svars
kg
CAD
16.19251250170 1 10 Bronze 180 150 22,5 125 105 27 22 9 8 5,5 200 170 54 5
16.19251500270 2 12 Bronze 220 190 31 150 120 40 30 11 10 6,5 250 220 72 10
16.19252000370 3 14 Bronze 290 240 33 200 165 40 30 13,5 12 7,5 320 270 76 17
16.19252500470 4 18 Bronze 360 310 38,5 250 210 45 35 17,5 15 9,5 400 350 86 32
16.19253000670 6 20 Bronze 400 360 46 300 255 50 40 22 20 11 450 410 99 50
16.19253500870 8 22 Bronze 460 420 46 350 305 50 45 26 20 12 520 480 99 70
16.19254001070 10 24 Bronze 530 480 51 400 345 60 50 32 20 13 600 550 113 100
