Ropeblock

Rūdīta tērauda troses uzgalis ar tapu. Paredzēts troses iestrādei ar aizliešanas metodi. Tērauda trosēm ar diametru 6 - 203 mm (1/4” - 8”).

Ir pieejami 2 veidu pārklājumi:

  • Modelis OSS P: krāsots, zils. (OSS 196 līdz OSS 100 tikai karsti cinkots)
  • Modelis OSS PGAL: karsti cinkots

Īpašības:

  • Tapas nostiprināšana ar sprosttapu
  • Pēc izvēles ir atloka savienojums
  • Visiem uzgaļiem ir 100% efektivitāte
  • Pieejams arī ar tapu + skrūvi (OSS B tips)
  • Materiāls: Rūdīts tērauds
  • Marķējums: CE marķējums
  • Darba temperatūra : No - 40° C līdz +110° C - 100% izturība
  • Pārklājums: OSS P: krāsots, zils - OSS PGAL: karsti cinkots.
  • Piezīme: Nestandarta troses diametriem jāizvēlas uzgali ar tuvāko lielāko izmēru
  • Uzmanību: Salāgojiet, lai uzgaļa izturība pārsniegtu troses trūkšanas slodzi
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Kods Min. trūkšanas slodze
tonnās

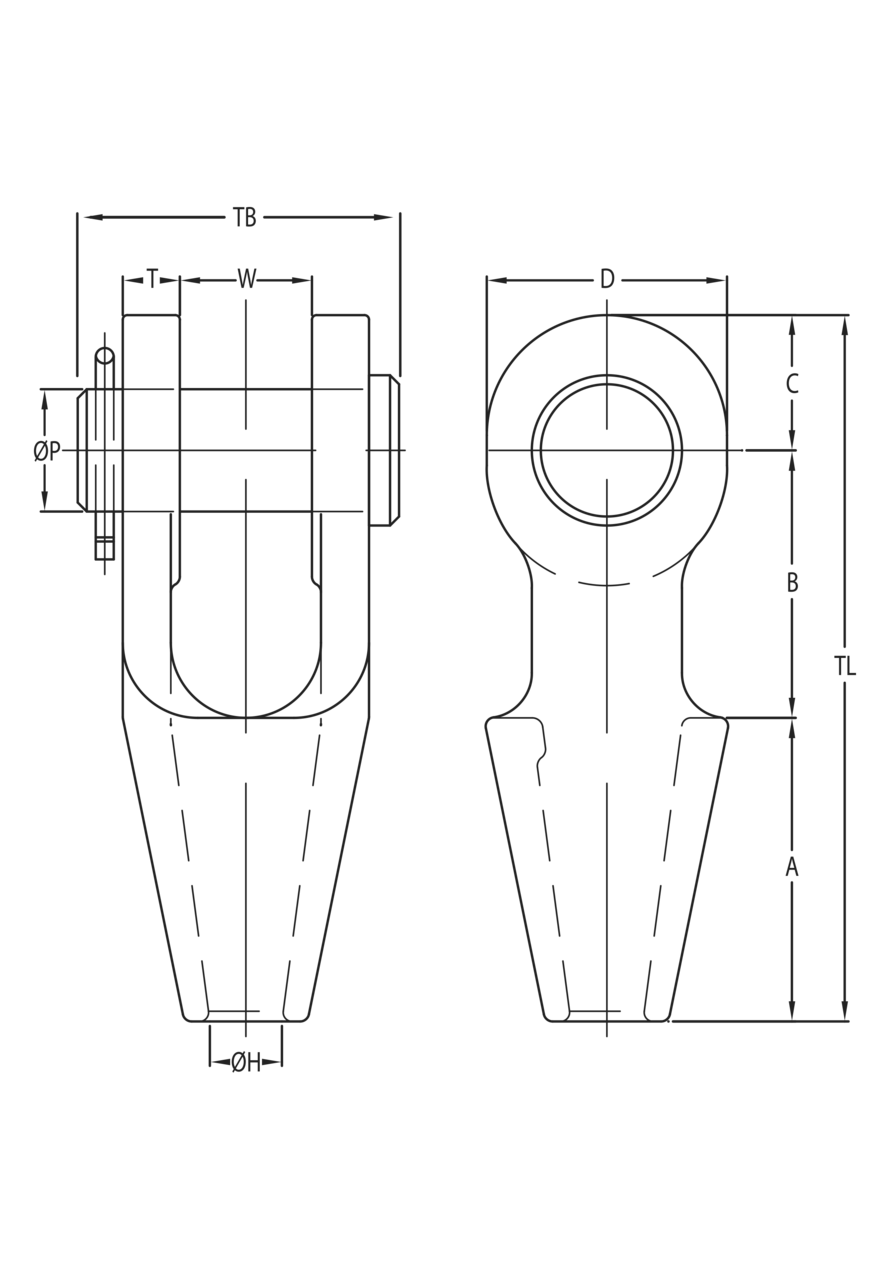

Vijumu Ø mm Troses Ø (mm) A (mm) B (mm) C (mm) D (mm) Ø H
mm
Ø P (mm) T (mm) TL
mm
TB
mm
W (mm) Svars
kg
CAD
10.10OSS196P OSS196P 8 - 6-7 50 40 19 34 9 16 9 109 51 19 0,4
10.10OSS197P OSS197P 12 - 8-10 57 45 22 42 13 20 11 124 63 21 0,7
10.10OSS198P OSS198P 20 - 11-13 64 51 27 50 15 25 12 142 67 25 1
10.10OSS199P OSS199P 25 13 14-16 76 63 32 58 18 30 14 171 85 32 1,8
10.10OSS100P OSS100P 40 14-16 18-19 89 76 40 70 22 35 16 205 95 38 3
10.10OSS104PG OSS104PGAL 55 18-19 20-22 101 89 45 80 25 41 19 235 110 44 4,6
10.10OSS104P OSS104P 55 18-19 20-22 101 89 45 80 25 41 19 235 110 44 4,6
10.10OSS108PG OSS108PGAL 75 20-22 23-26 114 101 60 104 29 51 22 275 128 51 8
10.10OSS108P OSS108P 75 20-22 23-26 114 101 60 104 29 51 22 275 128 51 8
10.10OSS111P OSS111P 90 23-26 27-30 127 114 65 114 33 57 25 306 142 57 11
10.10OSS111PG OSS111PGAL 90 23-26 27-30 127 114 65 114 33 57 25 306 142 57 11
10.10OSS115P OSS115P 125 27-28 31-36 139 127 72 126 39 63 28 338 155 63 15
10.10OSS115PG OSS115PGAL 125 27-28 31-36 139 127 72 126 39 63 28 338 155 63 15
10.10OSS118P OSS118P 150 30-32 37-39 152 162 80 142 42 70 30 394 177 76 22
10.10OSS118PG OSS118PGAL 150 30-32 37-39 152 162 80 142 42 70 30 394 177 76 22
10.10OSS120P OSS120P 170 33-35 40-42 165 165 88 156 45 76 33 418 187 76 27
10.10OSS120PG OSS120PGAL 170 33-35 40-42 165 165 88 156 45 76 33 418 187 76 27
