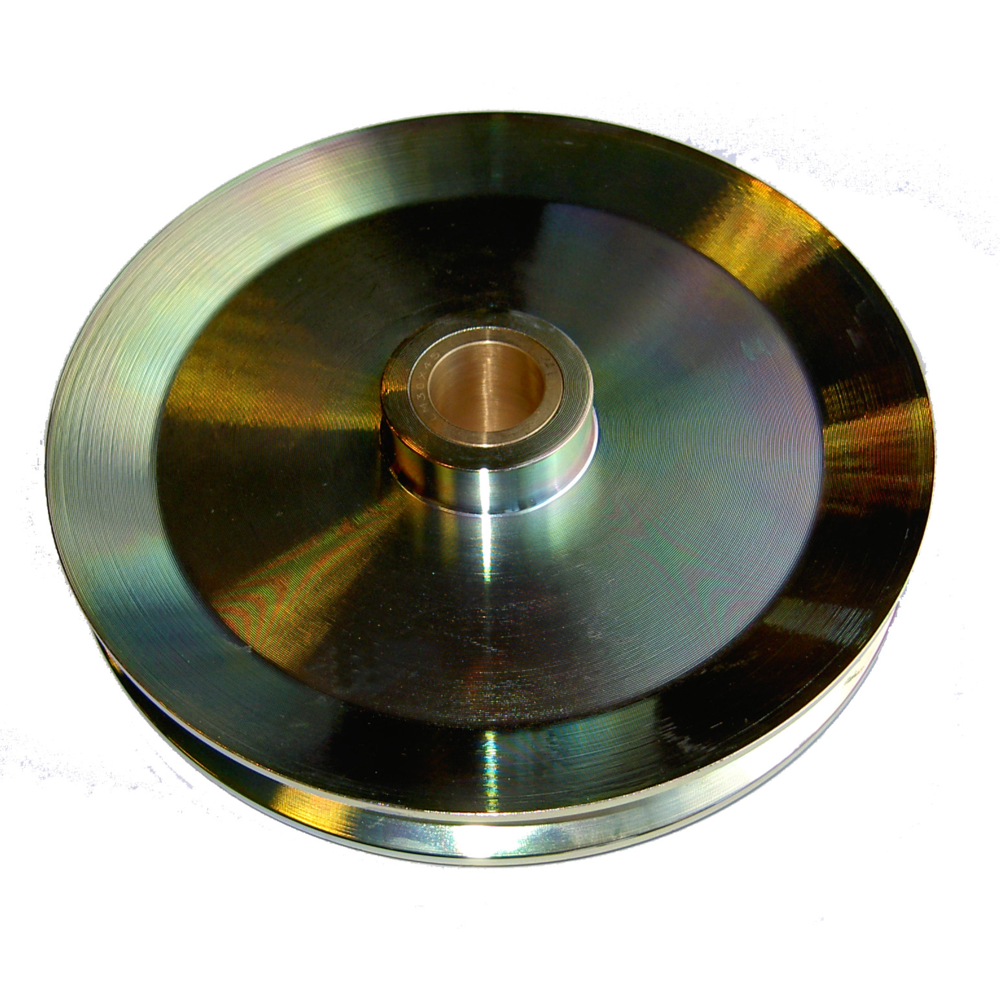

Apraksts: Tērauda trošu skriemelis vispārējam pielietojumam. Diametru attiecība apm. 9 (troses Ø x 9 = ØE).
Izpildījums: Presēts tērauds, statiskai slodzei un nelieliem svariem, bronzas bukse. Uz ass vienmēr jābūt smērvielai.

  • Materiāls: Augstas izturības tērauds, bukse no sarkanās bronzas SS 5204-15.
  • Pārklājums: Dzeltens cinkots.
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam

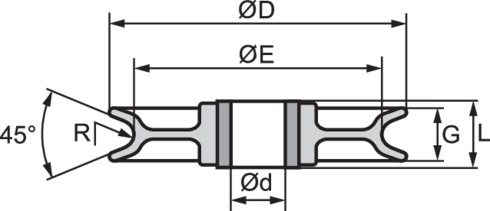

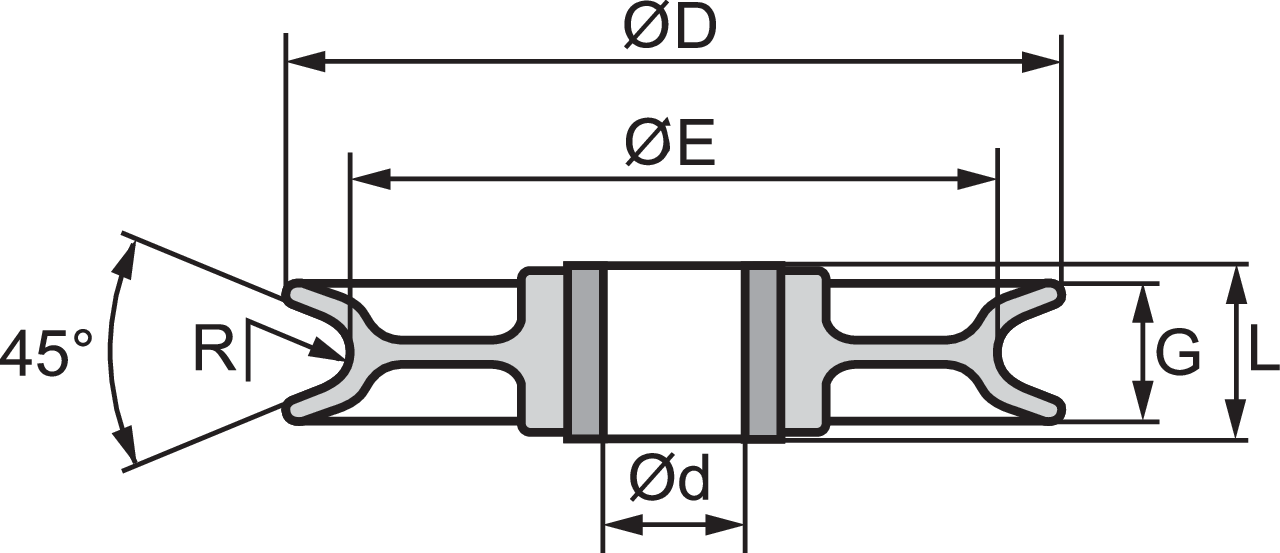

Artikula Nr. Kods Maks. troses diametrs Ø (mm) d (mm) D (mm) E (mm) G (mm) L (mm) R (mm) Svars
kg
CAD
10.354015053 8 012 12 20 125 103 23 26 6,5 1,3
10.354015490 8 015 15 28 150 125 28 33 8 2,1
10.354016021 8 018 18 35 200 165 37 47 9,5 4,2
10.354015020 8 023 23 45 250 210 43 50 12 8,3
Citus izmērus iespējams izgatavot uz pasūtījumu.
