Celšanas cilpa ar griezuli 8-251

360° rotējoša celšanas cilpa, kas griežas uz 230 ° pateicoties unikālajam lodīšu gultņa dizainam.

  • Sertificēta DGUV GS-OA-15-04
  • Slodzi nesošās daļas ir testētas ar magnētisko daļiņu atklāšanas testu (Magnaflux test)
  • Pārbaudes slodze: 2,5 x WLL
  • Visas YOKE celšanas cilpas atbilst vai

Rādīt vairāk

Reģistrēties / Pieslēgties
Produkta kods:
  • Attribute icon

360° rotējoša celšanas cilpa, kas griežas uz 230 ° pateicoties unikālajam lodīšu gultņa dizainam.

  • Sertificēta DGUV GS-OA-15-04
  • Slodzi nesošās daļas ir testētas ar magnētisko daļiņu atklāšanas testu (Magnaflux test)
  • Pārbaudes slodze: 2,5 x WLL
  • Visas YOKE celšanas cilpas atbilst vai pārsniedz ASME B30.26 prasības
  • Viegli pieskrūvējama vai noņemama, pateicoties korpusa sešstūra formai
  • Piemērota lietošanai zem slodzes
  • Materiāls: 10.klases leģēts tērauds, rūdīts un atlaidināts
  • Marķējums: Atbilstoši standartam, CE marķējums, WLL, terauda klase, ražotājs un izsekošanas kods
  • Standarts: EN 1677-1

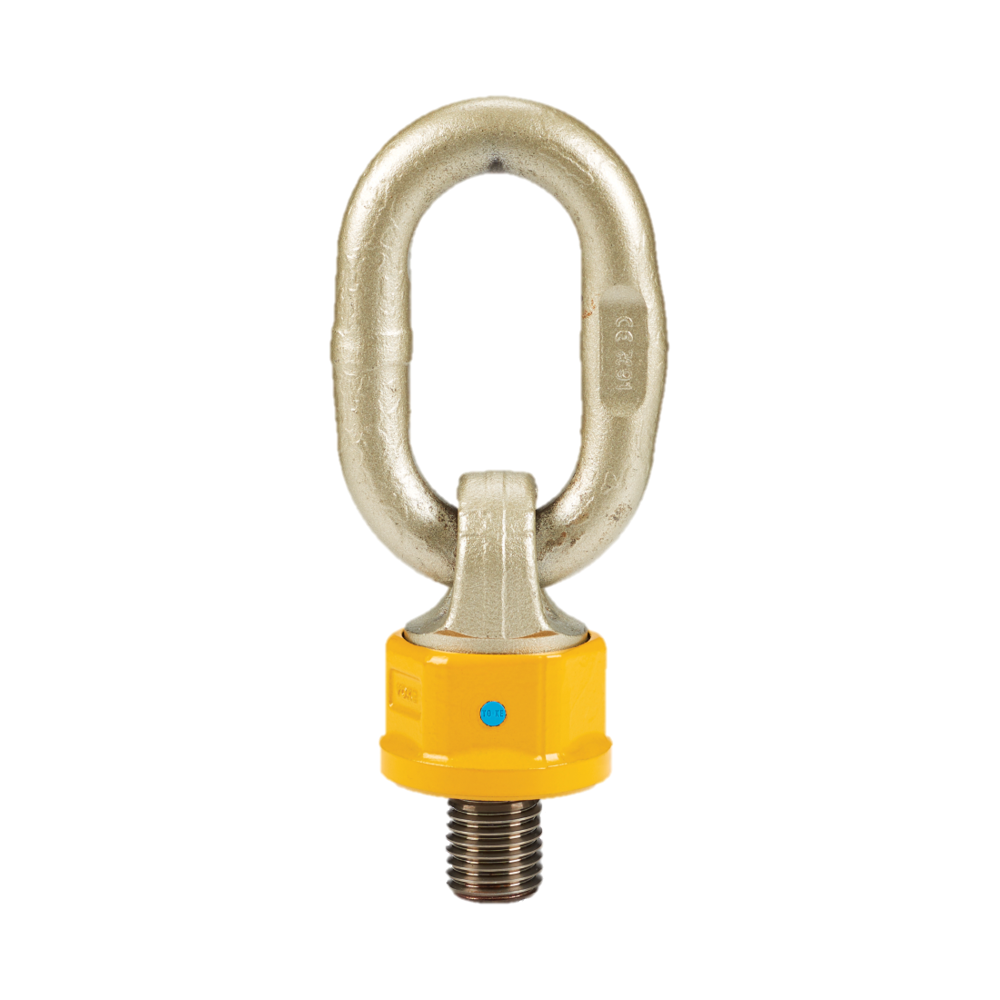

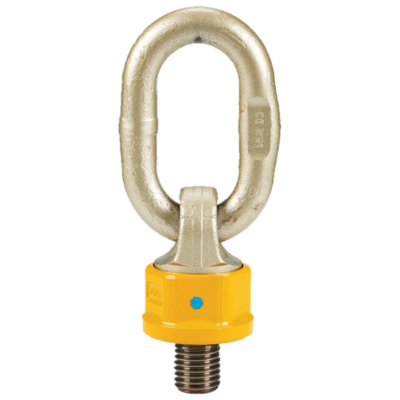

  • Piezīme: Aprīkota ar RFID/NFC mikroshēmu
  • Uzmanību: Nemainiet gredzena leņķi pie 90° grādu novietojuma
  • Drošības koeficients: 4:1

Noklikšķinot uz pogas “Rādīt tabulu”, jūs redzēsiet tabulu ar tehnisko informāciju.

Celšanas veidi
Piestiprināšanas punktu skaits 1 2 1 2 2 2 2 3-4 3-4 3-4

Leņķis 90° 90° 0-45° 45-60° Nesimetriski 0-45° 45-60°

Nesimetriski

Vītne  Celtspēja tonnās (WLL ton)
M8 0,6 1,2 0,3 0,6 0,4 0,3 0,3 0,6 0,4 0,4
M10 1 2 0,5 1 0,7 0,5 0,5 1 0,75 0,75
M12 1,4 2,8 0,7 1,4 1 0,7 0,7 1,4 1 1
M12 1,4 2,8 0,7 1,4 1 0,7 0,7 1,4 1 1
M14 2 4 1 2 1,4 1 1 2,12 1,5 1,5
M16 2,8 5,6 1,4 2,8 2 1,4 1,4 3 2,12 2,12
M16 2,8 5,6 1,4 2,8 2 1,4 1,4 3 2,12 2,12
M16 2,8 5,6 1,4 2,8 2 1,4 1,4 3 2,12 2,12
M20 3,4 6,8 1,7 3,4 2,4 1,7 1,7 3,55 2,5 2,5
M24 3,4 6,8 1,7 3,4 2,4 1,7 1,7 3,55 2,5 2,5
M20 5 10 2,5 5 3,55 2,5 2,5 5,3 3,75 3,75
M20 5 10 2,5 5 3,55 2,5 2,5 5,3 3,75 3,75
M20 5 10 2,5 5 3,55 2,5 2,5 5,3 3,75 3,75
M20 5 10 2,5 5 3,55 2,5 2,5 5,3 3,75 3,75
M24 8 16 4 8 5,6 4 4 8,5 6 6
M24 8 16 4 8 5,6 4 4 8,5 6 6
M24 8 16 4 8 5,6 4 4 8,5 6 6
M24 8 16 4 8 5,6 4 4 8,5 6 6
M30 8 16 4 8 5,6 4 4 8,5 6 6
M30 12 24 6,7 13,4 9,5 6,7 6,7 14 10 10
M30 12 24 6,7 13,4 9,5 6,7 6,7 14 10 10
M30 12 24 6,7 13,4 9,5 6,7 6,7 14 10 10
M30 12 24 6,7 13,4 9,5 6,7 6,7 14 10 10
M30 12 24 8 16 11,2 8 8 16 12 12
M30 12 24 8 16 11,2 8 8 16 12 12
M36 15 30 10 20 14 10 10 21,2 15 15
M36 15 30 10 20 14 10 10 21,2 15 15
M42 15 30 12,5 25 17 12,5 12,5 25 18 18
M42 15 30 12,5 25 17 12,5 12,5 25 18 18
M42 15 30 12,5 25 17 12,5 12,5 25 18 18
M45 15 30 12,8 25 17 12,8 12,8 25 18 18
M48 15 30 12,5 25 17 12,5 12,5 25 18 18
M42 20 40 13 26 18 13 13 27 19 19
M45 25 50 17 34 23,5 17 17 35 25 25
M48 25 50 17 34 23,5 17 17 35 25 25
M48 25 50 17 34 23,5 17 17 35 25 25
M56 25 50 18 36 25 18 18 37,5 26,5 26,5
M56 25 50 18 36 25 18 18 37,5 26,5 26,5
M64 25 50 20 40 28 20 20 42,5 30 30
M64 32,5 65 28 56 39 28 28 58 42 42
