pewag
  • Materiāls: Tērauds.
  • Marķējums: Atbilstoši standartam, CE marķējums, Kods
  • Pārklājums: Krāsots.
  • Standarts: EN 1677-2
  • Uzmanību: Nepakļaut termiskai apstrādei.
  • Drošības koeficients: 4:1
  • Klase: 12
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Kods Celtspēja (WLL)
tonnās
Stiprināšanas slodze
kN

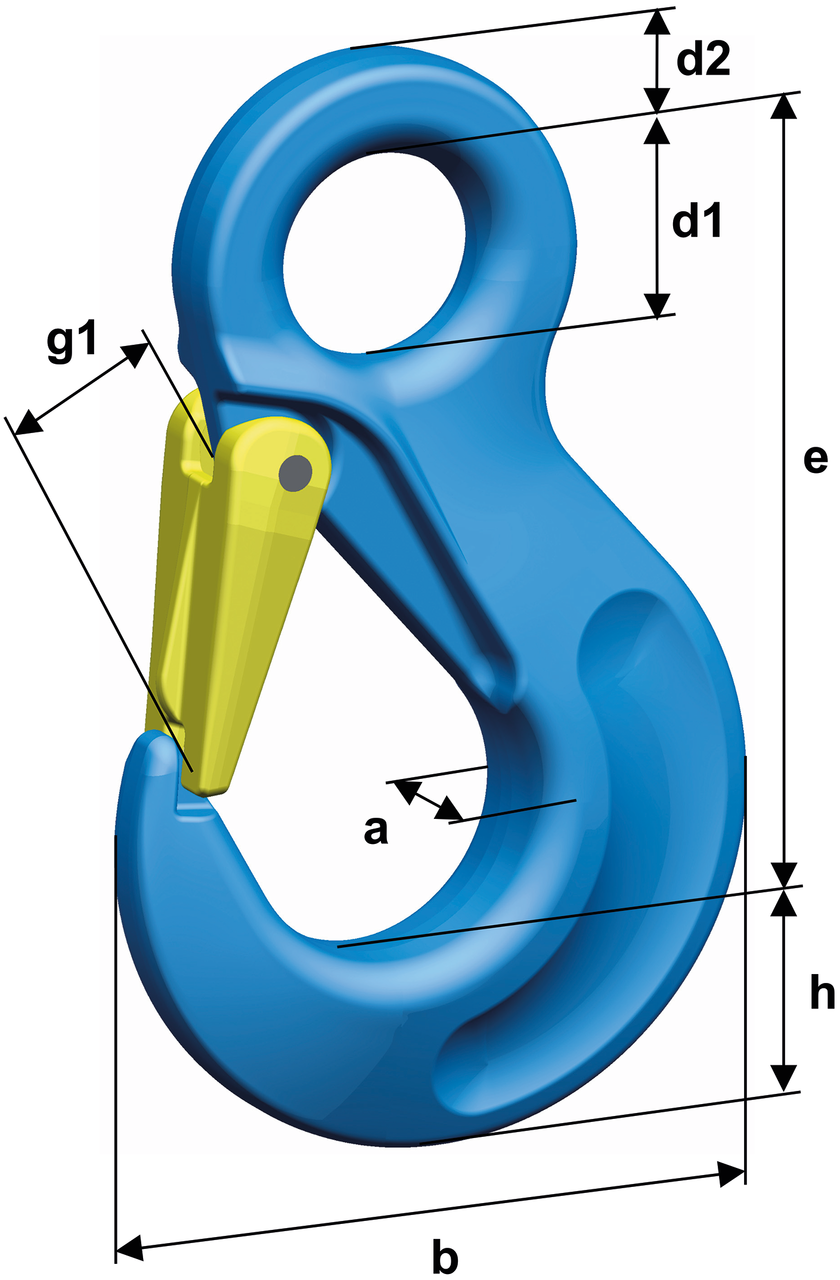

a (mm) b (mm) d1 (mm) d2
mm
e (mm) g1
mm
h (mm) Svars
kg
CAD
11.1288001 HSWP 7/8 3 60 19 88 25 11 106 26 27 0,65
11.1288003 HSWP 10 5 100 26 108 34 16 131 31 33 1,29
11.1288005 HSWP 13 8 160 33 132 43 19 164 39 43 2,43
