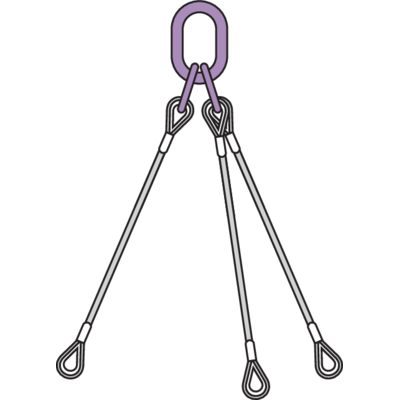

Apraksts: 3 zaru trošu stope - iestrādātas cilpas.
Plašāku informāciju par tērauda trošu stropēm, to celtspēju aprēķiniem, marķējumu un trošu galu iestrādāšanu Jūs atradīsiet TEHNISKĀS INFORMĀCIJAS SADAĻĀ.
Faila formāts
To download CAD files, you must provide a valid e-mail address

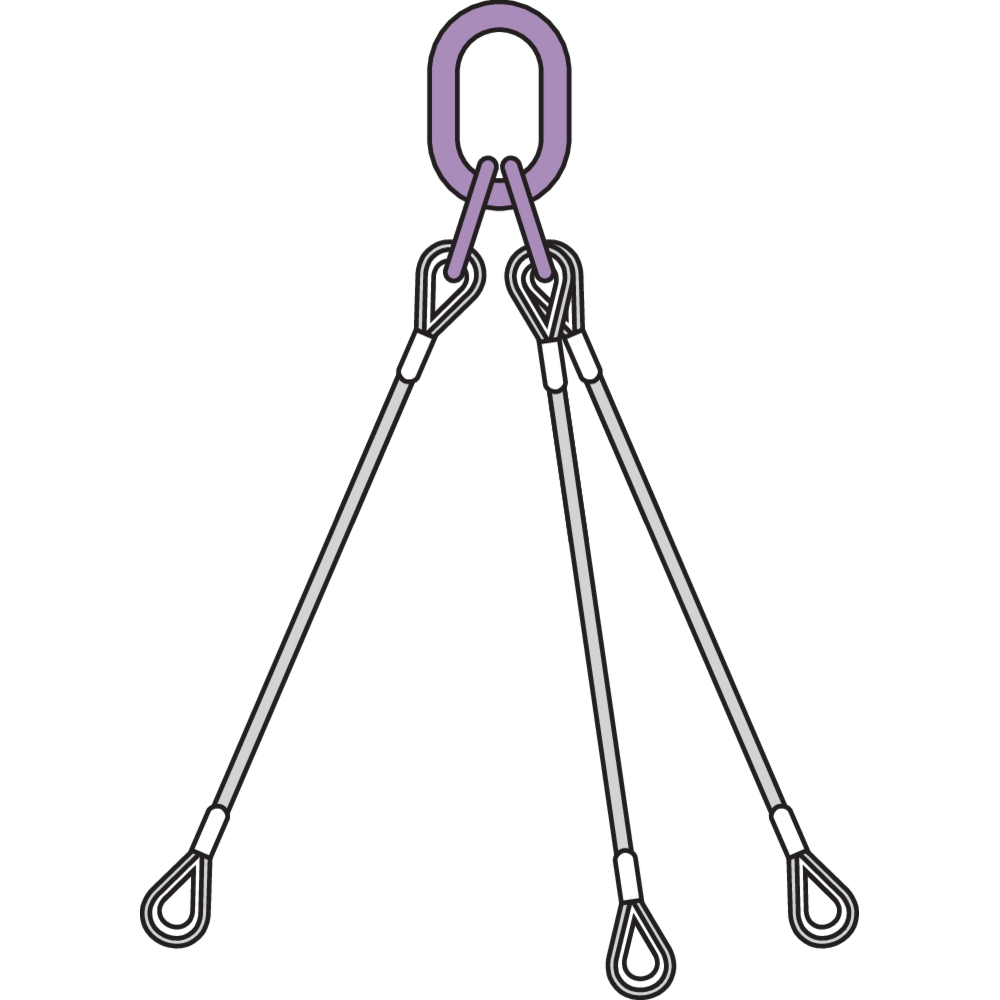

Apraksts: 3 zaru trošu stope - iestrādātas cilpas.
Plašāku informāciju par tērauda trošu stropēm, to celtspēju aprēķiniem, marķējumu un trošu galu iestrādāšanu Jūs atradīsiet TEHNISKĀS INFORMĀCIJAS SADAĻĀ.
Noklikšķinot uz pogas “Rādīt tabulu”, jūs redzēsiet tabulu ar tehnisko informāciju.
Sintētiskā serde 1960 N/mm2
Troses
|
Celtspēja WLL tonnās*
|
|
||
Ø
|
|
|
||
mm |
0°-45°
|
45°-60°
|
||
3
|
0,21
|
0,15
|
||
4
|
0,38
|
0,27
|
||
5
|
0,57
|
0,4
|
||
6
|
0,84
|
0,6
|
||
7
|
1,130
|
0,825
|
||
8
|
1,6
|
1,1
|
||
9
|
2
|
1,4
|
||
10
|
2,5
|
1,8
|
||
11
|
3
|
2,2
|
||
12
|
3,6
|
2,6
|
||
13
|
4,2
|
3
|
||
14
|
4,8
|
3,5
|
||
16
|
6,3
|
4,5
|
||
18
|
8
|
5,7
|
||
20
|
10
|
7,1
|
||
22
|
12
|
8,5
|
||
24
|
14,3
|
10,2
|
||
26
|
16,8
|
12
|
||
28
|
19,5
|
14
|
||
32
|
25,5
|
18
|
||
36
|
32
|
23
|
||
40
|
40
|
28,5
|
||
44
|
48
|
34
|
||
48
|
57
|
41
|
||
52
|
67
|
48
|
||
56
|
78
|
56
|
||
60
|
90
|
64
|
||
68
|
115
|
82
|
||
71
|
126
|
90
|
||
Koeficients (KL)
|
2,1
|
1,5
|
||
* Ceļot čokerī par 20% mazāka celtspēja.
Citi diametri pēc pieprasijuma. |
|
|
Metāla serde 1770 N/mm2
Troses
|
Celtspēja WLL tonnās*
|
|
||
Ø
|
|
|
||
mm |
0°-45°
|
45°-60°
|
||
3
|
0,21
|
0,15
|
||
4
|
0,36
|
0,25
|
||
5
|
0,56
|
0,41
|
||
6
|
0,8
|
0,57
|
||
7
|
1,1
|
0,8
|
||
8
|
1,55
|
1,1
|
||
9
|
2
|
1,4
|
||
10
|
2,4
|
1,7
|
||
11
|
3
|
2,12
|
||
12
|
3,55
|
2,5
|
||
13
|
4,15
|
3
|
||
14
|
4,8
|
3,4
|
||
16
|
6,3
|
4,5
|
||
18
|
7,8
|
5,65
|
||
20
|
9,8
|
6,9
|
||
22
|
11,8
|
8,4
|
||
24
|
14
|
10
|
||
26
|
16,5
|
11,5
|
||
28
|
19
|
13,5
|
||
32
|
25
|
17,5
|
||
36
|
31,5
|
22,5
|
||
40
|
39
|
28
|
||
44
|
47
|
33,5
|
||
48
|
55
|
40
|
||
52
|
66
|
47
|
||
56
|
76
|
54
|
||
60
|
88
|
63
|
||
Koeficients (KL)
|
2,1
|
1,5
|
||
* Ceļot čokerī par 20% mazāka celtspēja.
Citi diametri pēc pieprasijuma. |
|
|
Metāla serde 1960 N/mm2
Troses
|
Celtspēja WLL tonnās*
|
|
||
Ø
|
|
|
||
mm |
0°-45°
|
45°-60°
|
||
3
|
0,23
|
0,16
|
||
4
|
0,4
|
0,28
|
||
5
|
0,63
|
0,45
|
||
6
|
0,9
|
0,65
|
||
7
|
1,2
|
0,88
|
||
8
|
1,7
|
1,2
|
||
9
|
2,2
|
1,8
|
||
10
|
2,7
|
1,9
|
||
11
|
3,3
|
2,3
|
||
12
|
3,9
|
2,8
|
||
13
|
4,5
|
3,2
|
||
14
|
5,3
|
3,8
|
||
16
|
6,9
|
4,9
|
||
18
|
8,7
|
6,2
|
||
20
|
10,7
|
7,7
|
||
22
|
13
|
9,3
|
||
24
|
15,5
|
11,1
|
||
26
|
18,2
|
13
|
||
28
|
21
|
15
|
||
32
|
27,5
|
19,7
|
||
36
|
35
|
25
|
||
40
|
43
|
31
|
||
44
|
52
|
37
|
||
48
|
62
|
44
|
||
52
|
73
|
52
|
||
56
|
84
|
60
|
||
60
|
97
|
69
|
||
Koeficients (KL)
|
2,1
|
1,5
|
||
* Ceļot čokerī par 20% mazāka celtspēja.
Citi diametri pēc pieprasijuma. |
|
|
ø 3 mm - 7 mm 6x19M WSC -1960N/mm2 / ø8 mm and up 6X36WS IWRC -1960N/mm2 - EN 13414-1
Drošības koeficients 5:1 |
Trose Ø mm | 1-zaru strope | 2-zaru strope | 3-4-zaru strope | Cilpa | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Taisni | Cilpa | U-veidā | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Taisni | Cilpa | U-veidā | ||
mm | Celtspēja (WLL) tonnās | ||||||||||
3 | 0,12 | 0.09 | 0.23 | 0,16 | 0,12 | 0,25 | 0,18 | 0,23 | 0,19 | 0,47 | |
4 | 0,21 | 0,17 | 0,42 | 0,29 | 0,21 | 0,44 | 0,31 | 0,42 | 0,33 | 0,84 | |
5 | 0,32 | 0,26 | 0,65 | 0,45 | 0,32 | 0,68 | 0,49 | 0,65 | 0,52 | 1,30 | |
6 | 0,47 | 0,37 | 0,94 | 0,66 | 0,47 | 0,98 | 0,70 | 0,94 | 0,75 | 1,87 | |
7 | 0,64 | 0,51 | 1,28 | 0,89 | 0,64 | 1,34 | 0,96 | 1,28 | 1,02 | 2,56 | |
8 | 0,82 | 0,66 | 1,64 | 1,15 | 0,82 | 1,72 | 1,23 | 1,64 | 1,31 | 3,28 | |
9 | 1,04 | 0,83 | 2,07 | 1,45 | 1,04 | 2,18 | 1,56 | 2,07 | 1,66 | 4,15 | |
10 | 1,28 | 1,02 | 2,56 | 1,79 | 1,28 | 2,69 | 1,92 | 2,56 | 5,05 | 5,12 | |
11 | 1,55 | 1,24 | 3,10 | 2,17 | 1,55 | 3,25 | 2,32 | 3,10 | 2,48 | 6,20 | |
12 | 1,84 | 1,47 | 3,67 | 2,57 | 1,84 | 3,85 | 2,75 | 3,67 | 2,94 | 7,34 | |
13 | 2,17 | 1,73 | 4,33 | 3,03 | 2,17 | 4,55 | 3,25 | 4,33 | 3,47 | 8,66 | |
14 | 2,51 | 2,01 | 5,03 | 3,52 | 2,51 | 5,28 | 3,77 | 5,03 | 4,02 | 10,06 | |
16 | 3,29 | 2,63 | 6,57 | 4,60 | 3,29 | 6,90 | 4,93 | 6,57 | 5,26 | 13,14 | |
18 | 4,15 | 3.,32 | 8,30 | 5,81 | 4,15 | 8,71 | 6,22 | 8,30 | 6,64 | 16,59 | |
20 | 5,12 | 4,10 | 10,24 | 7,17 | 5,12 | 10,75 | 7,68 | 10,24 | 8,19 | 20,48 | |
22 | 6,20 | 4,96 | 12,41 | 8,69 | 6,20 | 13,03 | 9,31 | 12,41 | 9,93 | 24,82 | |
24 | 7,38 | 5,90 | 14,76 | 10,33 | 7,38 | 15,5 | 11,07 | 14,76 | 11,81 | 29,51 | |
26 | 8,66 | 6,93 | 17,33 | 12,13 | 8,66 | 18,19 | 13,00 | 17,33 | 13,86 | 34,65 | |
28 | 10,04 | 8,03 | 20,08 | 14,06 | 10,04 | 21,08 | 15,06 | 20,08 | 16,06 | 40,16 | |
32 | 13,12 | 10,50 | 26,25 | 18,37 | 13,12 | 27,56 | 19,69 | 26,25 | 21,00 | 52,49 | |
36 | 16,59 | 13,67 | 33,19 | 23,23 | 16,59 | 34,84 | 24,89 | 33,19 | 26,55 | 66,37 | |
40 | 20,56 | 16,45 | 41,11 | 28,78 | 20,56 | 43,17 | 30,84 | 41,11 | 32,89 | 82,23 | |
44 | 24,78 | 19,82 | 49,56 | 34,69 | 24,78 | 52,04 | 37,17 | 49,56 | 39,65 | 99,12 | |
48 | 29,55 | 36,64 | 59,10 | 41,37 | 29,55 | 62,06 | 44,33 | 59,10 | 47,28 | 118,21 | |
52 | 34,69 | 27,75 | 69,38 | 48,57 | 34,69 | 72,85 | 52,04 | 69,38 | 55,51 | 138,76 | |
KoeficientsL) | 2 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
Ja vairākzaru strope tiek izmantota kā cilpa, celtpēja samazinās par 20% |
Datu tabula
* Ceļot čokerī par 20% mazāka celtspēja.
Citi diametri pēc pieprasijuma.
