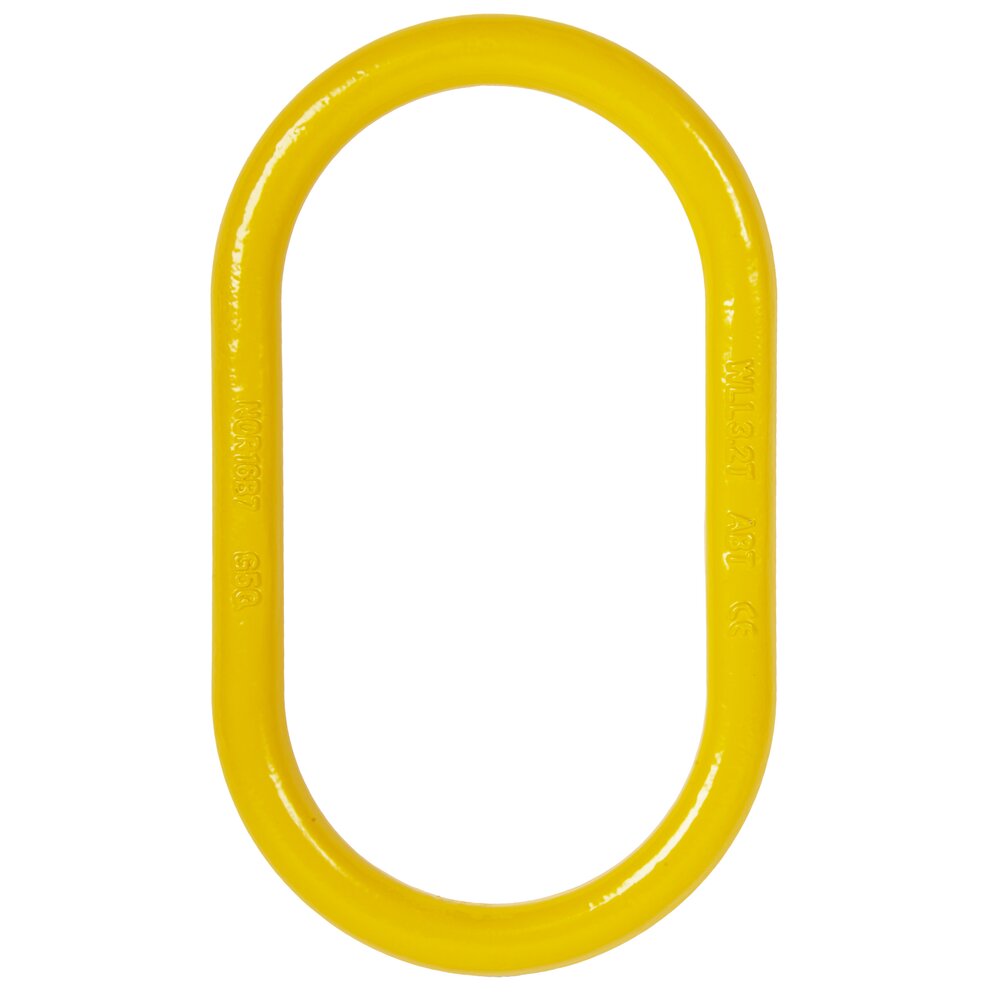

Lielo 8. klases gredzenu izmanto, kā ķēzu stropes komponentu, ja nepieciešams uzlikt stropi uz lielāka diametra āķa.

  • Materiāls: Tērauds
  • Marķējums: Atbilstoši standartam, CE marķējums
  • Darba temperatūra : -40 - (+)200°C / 400°C = WLL 75%
  • Pārklājums: Krāsots, dzeltens
  • Standarts: EN 1677-1
  • Uzmanību: Nepakļaut termiskai apstrādei
  • Drošības koeficients: 4:1
  • Klase: 8
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Celtspēja (WLL)
tonnās

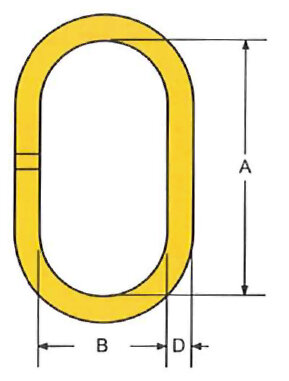

Ķēdei Ø (mm), 1 zaru stropei Ķēdei Ø (mm), 2 zaru stropei A (mm) B (mm) D (mm) Svars
kg
CAD
11.018SLR454NOR16B7 3,2 10 7/8 190 100 16 0,86
11.018SLR454NOR22B7 7 13 10 210 110 22 1,83
11.018SLR454NOR28B7 11,5 16 13/16 270 140 28 3,8
11.010301013 17 22 20 270 140 32 5,05
11.010301015 19 22 20 420 220 38 10,78
11.010301017 27 26 22 470 250 45 17,06
11.010301014 28 26 22 270 140 38 7,29
11.010301018 45 36 32 380 200 50 17,65
11.010301019 65 36 32 430 220 60 28,85
