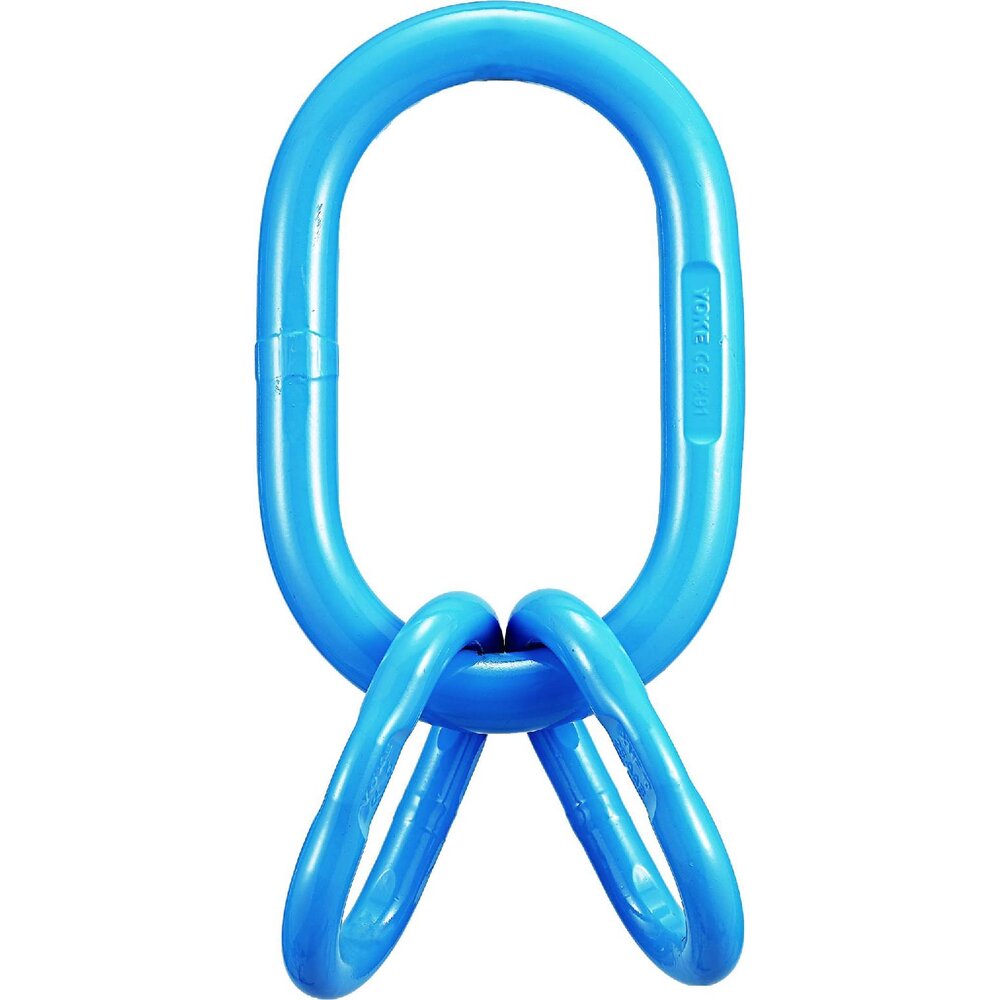

Vispārīgi: Vismaz 25% lielāka darba slodze nekā 8.klases komponentēm. Ražōts saskaņā ar EN 1677- 4 un ASME B30.26.

  • Materiāls: Rūdīts tērauds.
  • Marķējums: Atbilstoši standartam, CE marķējums
  • Standarts: EN 1677-4
  • Drošības koeficients: 4:1
  • Klase: 10
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Kods Celtspēja (WLL)
tonnās

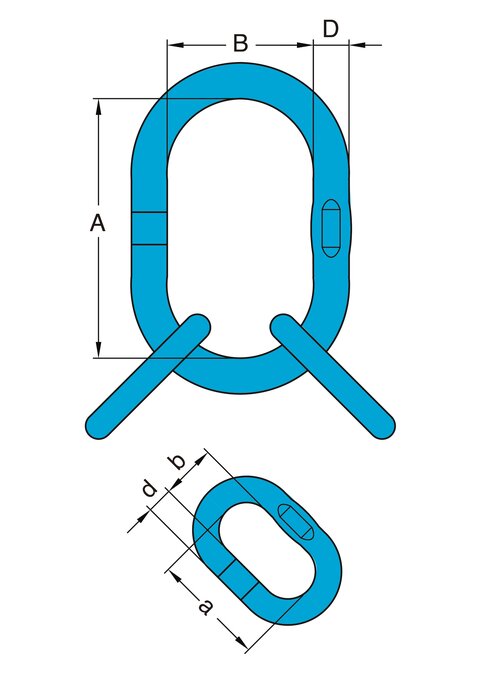

Pārbaudes slodze (kN) Lietojams ar vienu āķi saskaņā ar DIN 15401 Celtspēja (WLL) tonnās, β 0-45° 10. klases ķēdei Ø (mm), 3-4 zaru stropei D (mm) A (mm) B (mm) d (mm) a (mm) b (mm) Svars
kg
CAD
11.02X-006-19 BD-19 + 2 DD+13 4,2 103 5 4,2 6 19 135 75 13 54 25 1,3
11.02X-006-22 BD-22 + 2 DD+16 8,2 201 6 8,2 7,8 22 160 90 16 70 34 2,2
11.02X-006-28 BD-28 + 2 DD+19 10,7 262 8 10,7 10 28 180 100 19 85 40 3,9
11.02X-006-32 BD-32 + 2 DD+22 15,7 385 10 15,7 13 32 200 110 22 115 50 6,1
11.02X-006-36 BD-36 + 2 DD+28 22,2 544 16 22,2 16 36 260 140 28 140 65 10,6
11.02X-006-50 BD-50 + 2 DD+32 34,1 835 32 34,1 20 50 300 200 32 150 70 21,2
11.02X-006-501 BD-50 + 2 DD+36 40 980 32 40,0 22 50 300 200 36 170 75 23,8
11.02X-006-60 BD-60 + 2 DD+45 56 1 372 32 56,0 26 60 400 200 45 170 80 41,3
