Crosby

Pielietojums: griezulis cilpa/cilpa ar konisko gultni. Piemērots lietošanai zem slodzes.

Testa slodze: 2 x WL

  • Marķējums: CE marķējums
  • Piezīme: Griezuli būtu ieteicams izmantot tikai trosēm.
  • Uzmanību: Neizmantot kā nojaukšanas un sagraušanas ierīci
  • Drošības koeficients: 5:1
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Celtspēja (WLL)
tonnās

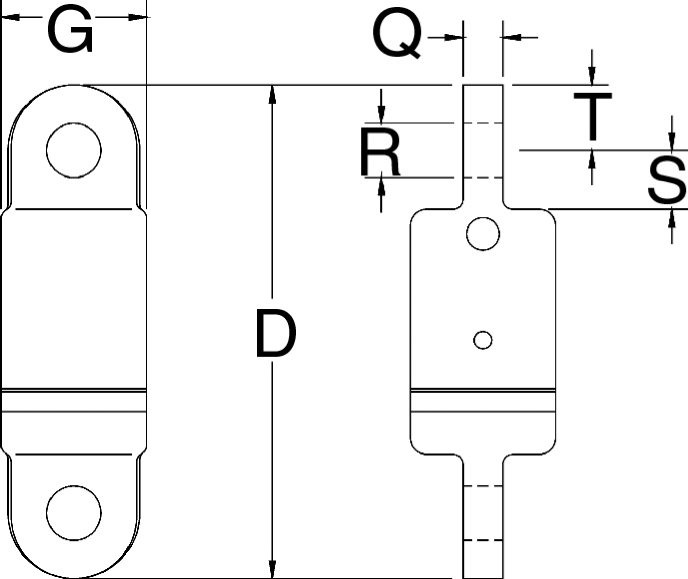

Troses Ø (mm) Griezuļa Nr. D (mm) G (mm) Q (mm) R (mm) S T (mm) Svars
kg
CAD
11.46297057 3 13 3-S-5 239 70 19,1 26,2 28,4 31,8 3,86
11.46297253 5 16 5-S-5 249 76 25,4 32,5 31,8 31,8 5,13
11.46297459 8,5 19 8-S-5 302 102 31,8 35,8 41,1 38,1 13,3
11.46297654 10 22 10-S-5 394 114 42,9 42,9 70 47,8 19,1
11.46297850 15 26 15-S-5 416 127 49,3 51,5 70 54 22,2
11.46298154 25 - 25-S-5 565 152 57 58,5 98,5 60,5 59
11.46298252 35 - 35-S-5 565 165 57 58,5 98,5 60,5 66
11.46298350 45 - 45-S-5 673 178 63,5 64,5 102 76 98

Pēc pieprasījuma ir pieejami cita veida griezuli ar celtspēju līdz 1250 t
