Gunnebo Industries



  • Konstrukcija: Kalts.
  • Materiāls: Nerūsējošs, skābes izturīgs tērauds. AISI 316.
  • Pārklājums: Pulēta.
  • Drošības koeficients: 6:1.
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam
Artikula Nr. Kods Celtspēja (WLL)
tonnās

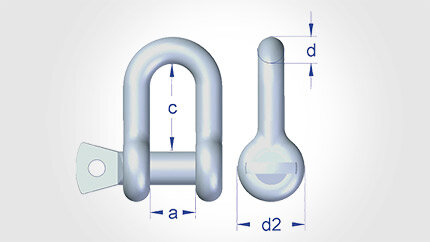

Vītne (mm) d1 (mm) d2 (mm) A (mm) c* (mm) D (mm) Svars
kg
CAD
11.39A073008S 105-S 0,4 M8 8 16 16 30 8 0,07
11.39A073010S 106-S 0,6 M10 10 20 20 38 10 0,13
11.39A073012S 107-S 0,9 M12 12 24 26 48 12 0,29
11.39A073016S 108-S 1,5 M16 16 33 24 52 13 0,54
11.39A073020S 109-S 2,5 M20 19 40 28 65 16 0,89
11.39A073022S 110-S 3 M22 22 48 31 60 19 1,4
Pielaide:+/-5%
