Apraksts: Pielietojami tērauda trošu stiprināšanas gadījumos, kad nepieciešama bieža pārvienošana, piemēram, mobilo celtņu blokos vai arī kad nepieciešams mainīt troses garumu darbu veikšanas laikā.
Izpildījums: Uzgalis, ķīlis, skrūve un dubultais uzgalis. Karsti presēts , metināts ar frēzētu rievu. Pievērsiet uzmanību – korpusa atšķirīgajiem stūriem atbilst ķīļa atšķirīgie stūri.


Pārbaudes slodze: 2 x max. pieļaujamā slodze.





Svarīgi: Pirms lietošanas iepazīstieties ar lietošanas rokasgrāmatu. Ievērojiet pareizu montāžas secību.

  • Materiāls: Uzgalis un ķīlis no augsti tehnoloģiska tērauda, skrūve SS 2142 tērauds.
  • Marķējums: Troses diametrs norādīts kā uz uzgaļa, tā uz ķīļa.
  • Pārklājums: Dzeltens krāsojums, skrūvei antikorozijas pārklājums.
  • Piezīme: Liftiem un šahtām piemērotāki citas konstrukcijas uzgaļi.
  • Drošības koeficients: 5:1
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam
Artikula Nr. Kods Celtspēja (WLL)
tonnās

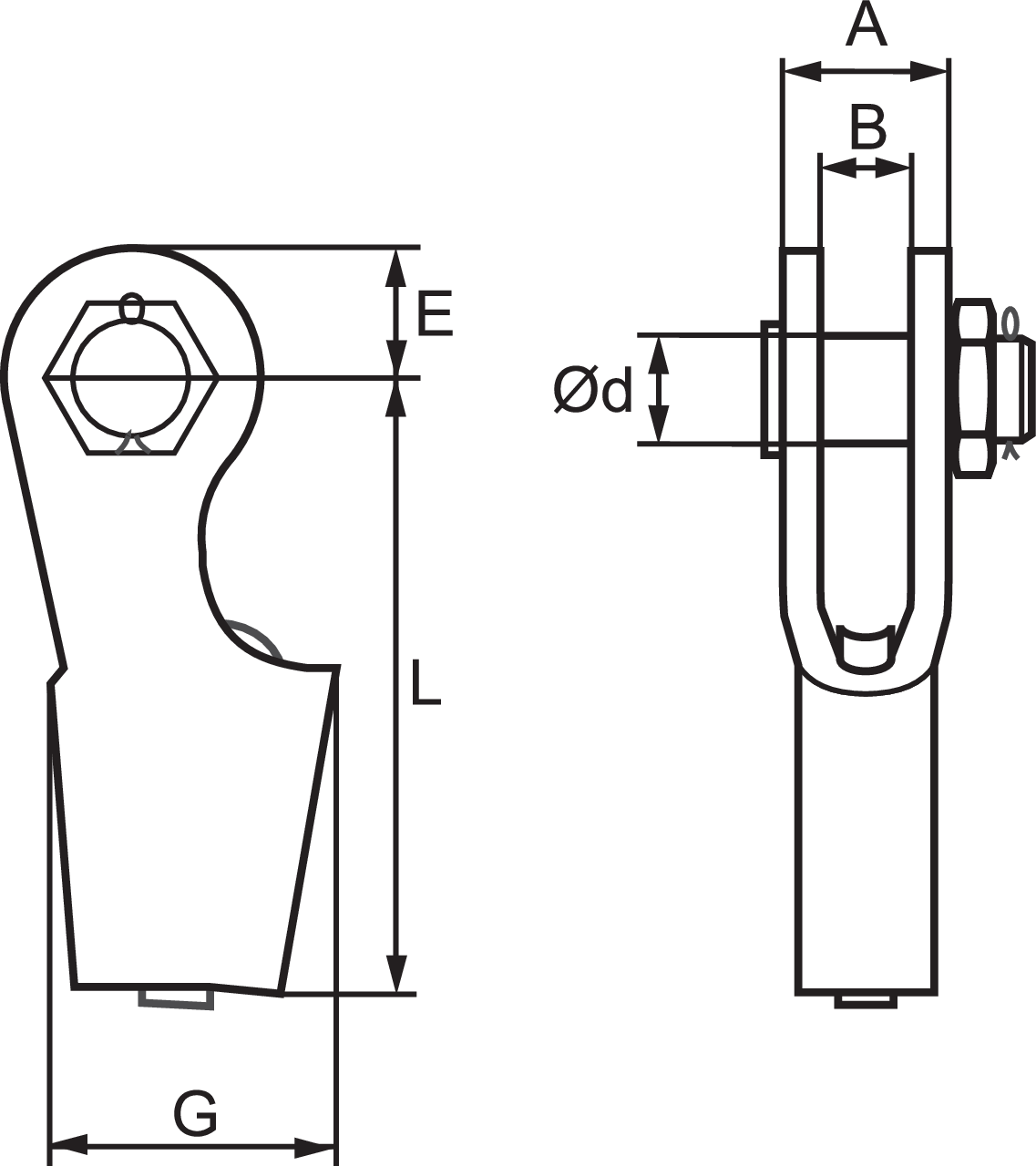

Min. trūkšanas slodze (t) Diametrs (mm) A (mm) B (mm) E (mm) G (mm) L (mm) D (mm) Svars
kg
CAD
10.20300110 3001B 2 10 10 30 16 29 70 145 27,5 1,2
10.20300112 3001C 2 10 11-12 30 16 29 70 145 27,5 1,2
10.20300109 3001A 2 10 8-9 30 16 29 70 145 27,5 1,3
10.20300417 3004B 5 25 15-17 60 34 44 96 216 31,5 4,4
10.20300414 3004A 5 25 13-14 60 34 44 96 216 31,5 4,6
10.20300519 3005A 6 30 18-19 66 40 50 110 245 39,5 6,2
10.20300623 3006A 9 45 20-23 72 40 50 120 280 39,5 8,7
10.20300728 3007A 12 60 24-28 75 42 67 140 327 43,5 13
10.20300836 3008B 20 100 33-36 104 60 75 245 555 65 39
10.20300832 3008A 20 100 29-32 104 60 75 245 555 65 40
10.20300944 3009B 27 135 41-44 124 80 95 270 675 79 63
10.20300940 3009A 27 135 37-40 124 80 95 270 675 79 65
Other dimensions and designs on request.
