360° rotējoša celšanas cilpa, un to var izmantot jebkurā vajadzīgajā leņķī. Gredzens rotē 180°

  • Slodzi nesošās daļas ir testētas ar magnētisko daļiņu atklāšanas testu (Magnaflux tests)
  • Parbaudes slodze: 2,5 x WLL
  • Viegla un vienkārša uzstadīšana
  • Materiāls: Leģēts tērauds, rūdīts un atlaidināts
  • Marķējums: Atbilstoši standartam, CE marķējums
  • Standarts: EN 1677-1
  • Drošības koeficients: 4:1
  • Klase: 10
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam
Artikula Nr. Celtspēja (WLL)
tonnās

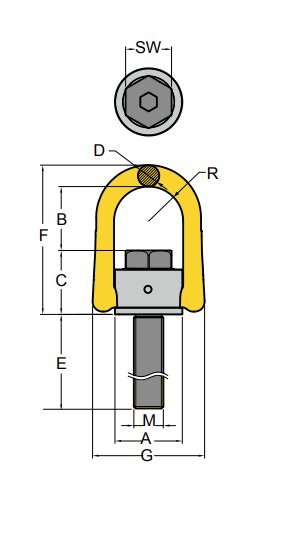

Uzgriežņa pievilkšanas spēks Nm Vītne M (mm) Vītne E (mm) Vītnes solis DIN13 A (mm) B (mm) C (mm) D (mm) F (mm) G (mm) H (mm) R (mm) S (mm) SW
mm
Svars
kg
CAD
11.428-231-005-105L 0,5 30 M 8 83 1,25 33 42 28 11 80 58 23 17 6 13 0,3
11.428-231-007-125L 0,7 60 M 10 103 1,5 33 41 29 11 80 58 23 17 6 17 0,4
11.428-231-010-150L 1 100 M 12 128 1,75 33 40 31 11 80 58 23 17 8 19 0,4
11.428-231-020-185L 2 150 M 16 149 2 50 54 46 17 117 90 36 27 10 24 1,1
11.428-231-030-230L 3 250 M 20 194 2,5 50 52 49 17 117 90 36 27 12 30 1,4
11.428-231-050-265L 5 400 M 24 221 3 72 81 59 25 163 125 44 37 14 36 3,2
11.428-231-078-340L 7,8 500 M 30 278 3,5 87 94 81 30 204 148 62 46 17 46 6,3
11.428-231-125-300L 12,5 1 000 M 36 225 4 110 112 98 36 247 188 75 57 22 55 10,9
11.428-231-156-350L 15,6 1 500 M 42 268 4,5 110 101 108 36 247 188 83 57 24 65 13,9
11.428-231-200-385L 20 2 000 M 48 303 5 110 97 113 36 248 188 83 57 27 75 14,7
