Blue Wave

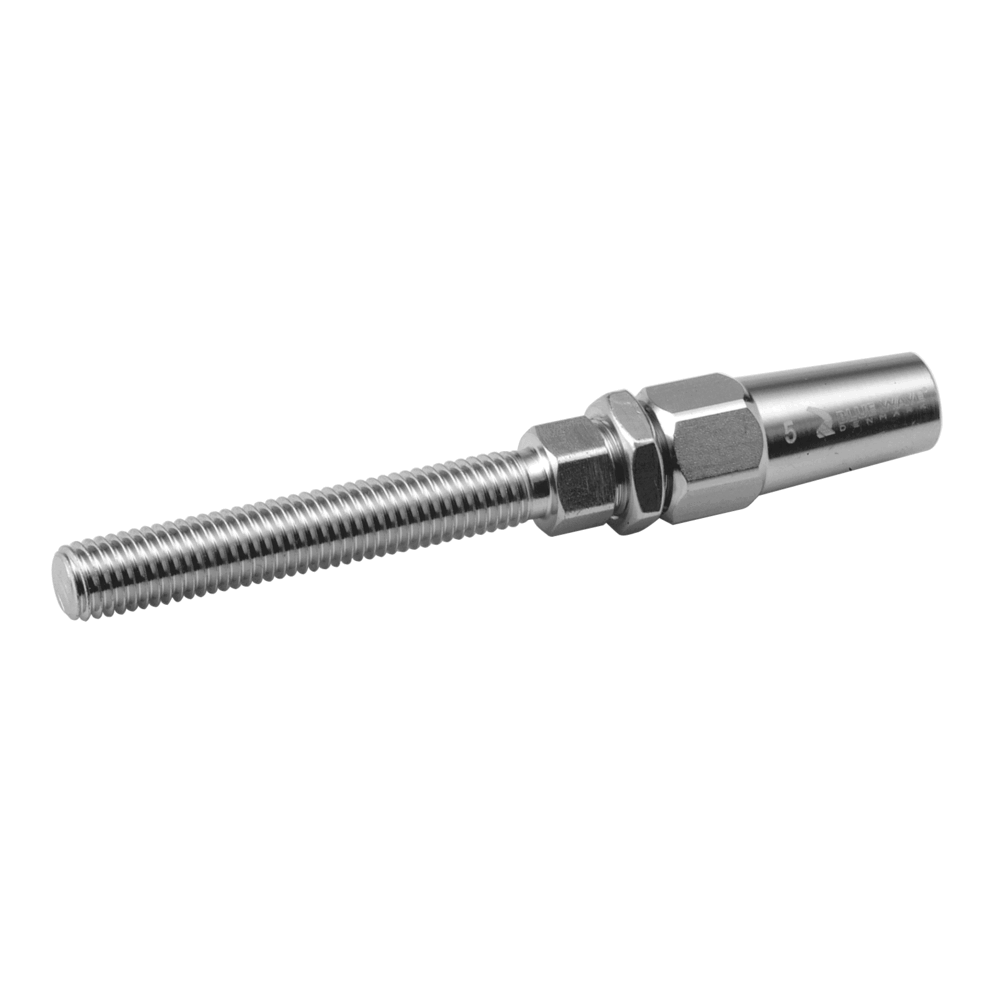

Uzskrūvējams nerūsējošā tērauda uzgalis ar vītni. Droša, uzticama un vienkārša montāža bez palīglīdzekļiem.

  • Materiāls: Nerūsējošais tērauds AISI 316
  • Darba temperatūra : -50°C līdz +100°C īslaicīgi +200°C
  • Pārklājums: Augsti pulēts
  • Uzmanību: Pirms uzstādīšanas rūpīgi izlasiet lietošanas pamācību!
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam

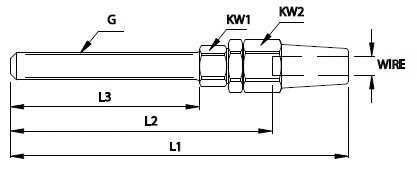

Artikula Nr. Min. trūkšanas slodze (t) Vītne (mm) KW
mm
KW1
mm
Troses Ø (mm) G vītne L1 (mm) L2 (mm) L3 (mm) Svars
kg/100pc
CAD
10.07800305 0,75 R* 10 12 3 M5 79 58 42 4,2
10.07810305 0,75 L* 10 12 3 M5 79 58 42 4,2
10.07810306 0,75 L* 10 12 3 M6 85 63 47 4,5
10.07800306 0,75 R* 10 12 3 M6 85 63 47 4,5
10.07810406 1,2 L* 12 14 4 M6 92 63 47 5,6
10.07800406 1,2 R* 12 14 4 M6 92 63 47 5,6
10.07800408 1,5 R* 12 14 4 M8 102 72 57 6,6
10.07810408 1,5 L* 12 14 4 M8 102 72 57 6,6
10.07810508 2,18 L* 13 16 5 M8 111 78 57 9
10.07800508 2,18 R* 13 16 5 M8 111 78 57 9
10.07800510 2,18 R* 13 16 5 M10 117 84 63 10
10.07810510 2,18 L* 13 16 5 M10 117 84 63 10
10.07810610 3,5 L* 16 19 6 M10 128 90 63 15
10.07800610 3,5 R* 16 19 6 M10 128 90 63 15
10.07800612 3,7 R* 16 19 6 M12 145 107 80 17
10.07810612 3,7 L* 16 19 6 M12 145 107 80 17
10.07800712 4,7 R* 18 21 7 M12 153 110 80 22
10.07810712 4,7 L* 18 21 7 M12 153 110 80 22
10.07800714 4,7 R* 18 21 7 M14 162 119 89 25
10.07810714 4,7 L* 18 21 7 M14 162 119 89 25
10.07800812 5,1 R* 19 24 8 M12 162 113 80 28
10.07810812 5,1 L* 19 24 8 M12 162 113 80 28
10.07800814 5,6 R* 19 24 8 M14 171 122 89 31
10.07810814 5,6 L* 19 24 8 M14 171 122 89 31
10.07810816 5,6 L* 19 24 8 M16 182 133 100 40
10.07800816 5,6 R* 19 24 8 M16 182 133 100 40
10.07801016 8,3 R* 24 27 10 M16 190 139 100 48
10.07811016 8,3 L* 24 27 10 M16 190 139 100 48
10.07811220 12 L* 27 32 12 M20 227 159 120 79
10.07801220 12 R* 27 32 12 M20 227 159 120 79
10.07801422 17 R* 30 36 14 M22 264 191 140 124
10.07811422 17 L* 30 36 14 M22 264 191 140 124
10.07801624 21 R* 32 41 16 M24 308 227 170 175
10.07811624 21 L* 32 41 16 M24 308 227 170 175
