Blue Wave

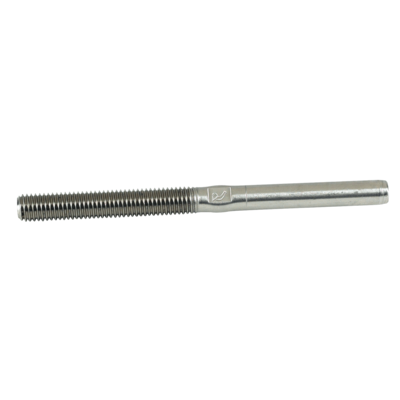

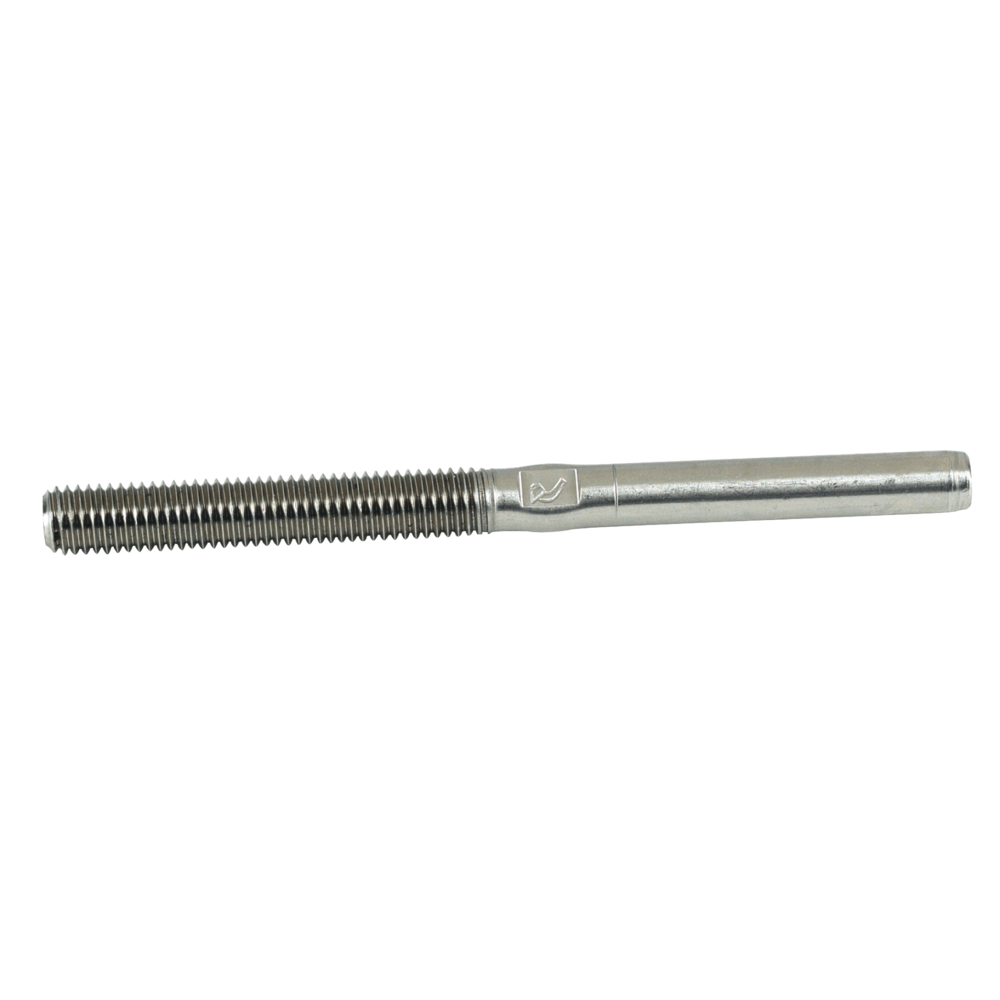

Nerūsējoša tērauda uzgalis ar vītni presēšanai vai valcēšanai. Tos parasti izmanto, lai nospriegotu trosi vai kā spriegotāja daļu.

Iespējas:

  • plašs izmēru klāsts
  • pieejami labās un kreisās vītnes
  • citi izmēri vai UNF vītnes ir pieejami pēc pieprasījuma
  • Materiāls: Nerūsējošais tērauds AISI 316
  • Darba temperatūra : -50°C līdz +100°C un īslaicīgi līdz +200°C
  • Pārklājums: Augsti pulēti
  • Uzmanību: Pirms spriegošanas jāeļļo vītni
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam

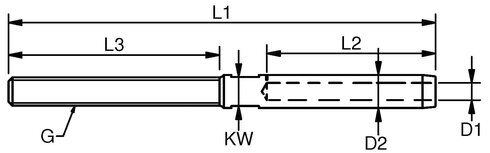

Artikula Nr. Min. trūkšanas slodze Vītne (mm) KW
mm
Troses Ø (mm) G vītne D1 (mm) D2 (mm) L1 (mm) L2 (mm) L3 (mm) Svars
kg/100pc
CAD
10.07900205 0,8 R* 4,5 2 M5 2,2 5,5 87 32 42 1,4
10.07910205 0,8 L* 4,5 2 M5 2,2 5,50 87 32 42 1,4
10.07912505 0,8 L* 4,5 2,5 M5 2,8 5,50 87 32 42 1,5
10.07902505 0,8 R* 4,5 2,5 M5 2,8 5,50 87 32 42 1,5
10.07910306 1,2 L* 5,0 3 M6 3,5 6,35 100 38 48 2
10.07900306 1,2 R* 5,0 3 M6 3,5 6,35 100 38 48 2
10.07910406 1,2 L* 6,0 4 M6 4,4 7,50 110 45 48 2,4
10.07900406 1,2 R* 6,0 4 M6 4,4 7,50 110 45 48 2,4
10.07910408 1,7 L* 6,0 4 M8 4,4 7,50 117 45 57 3
10.07900408 1,7 R* 6,0 4 M8 4,4 7,50 117 45 57 3
10.07910508 2,2 L* 7,0 5 M8 5,3 9,00 123 51 57 4
10.07900508 2,2 R* 7,0 5 M8 5,3 9,00 123 51 57 4
10.07910510 2,5 L* 7,0 5 M10 5,3 9,00 130 51 63 4,5
10.07900510 2,5 R* 7,0 5 M10 5,3 9,00 130 51 63 4,5
10.07910610 3,5 L* 11 6 M10 6,5 12,58 145 64 63 8,4
10.07900610 3,5 R* 11 6 M10 6,5 12,58 145 64 63 8,4
10.07900612 5,1 R* 11 6 M12 6,5 12,58 162 64 80 11
10.07910612 5,1 L* 11 6 M12 6,5 12,58 162 64 80 11
10.07910712 5,1 L* 12 7 M12 7,5 14,20 170 70 80 13,3
10.07900712 5,1 R* 12 7 M12 7,5 14,20 170 70 80 13,3
10.07900714 6,8 R* 12 7 M14 7,5 14,20 180 70 89 16
10.07910714 6,8 L* 12 7 M14 7,5 14,20 180 70 89 16
10.07910812 5,1 L* 14 8 M12 8,4 16,00 185 83 80 19,2
10.07900812 5,1 R* 14 8 M12 8,4 16,00 185 83 80 19,2
10.07910814 6,9 L* 14 8 M14 8,4 16,00 194 83 89 20
10.07900814 6,9 R* 14 8 M14 8,4 16,00 194 83 89 20
10.07910816 8,7 L* 14 8 M16 8,4 16,00 203 83 100 23
10.07900816 8,7 R* 14 8 M16 8,4 16,00 203 83 100 23
10.07901016 9,4 R* 15 10 M16 10,5 17,80 210 89 100 35
10.07911016 9,4 L* 15 10 M16 10,5 17,80 210 89 100 35
10.07901020 9,7 R* 15 10 M20 10,5 17,80 230 89 120 35
10.07911020 9,7 L* 15 10 M20 10,5 17,80 230 89 120 35
10.07901220 11,4 R* 17 12 M20 12,5 20,00 249 105 120 45
10.07911220 11,4 L* 17 12 M20 12,5 20,00 249 105 120 45
10.07901220X* 14,2 R* 19 12 M20 12,5 21,40 265 120 120 50
10.07911220X* 14,2 L* 19 12 M20 12,5 21,40 265 120 120 50
10.07901422 15,9 R* 22 14 M22 14,8 25,00 308 140 140 76,8
10.07911422 15,9 L* 22 14 M22 14,8 25,00 308 140 140 76,8
10.07901622 18,2 R* 25 16 M22 17,0 28,00 333 160 140 97,8
10.07911622 18,2 L* 25 16 M22 17,0 28,00 333 160 140 97,8
10.07911624 19,4 L* 25 16 M24 17,0 28,00 363 160 170 111
10.07901624 19,4 R* 25 16 M24 17,0 28,00 363 160 170 111
10.07911927 23 L* 30 19 M27 20,0 34,50 425 200 180 209
10.07901927 23 R* 30 19 M27 20,0 34,50 425 200 180 209
10.07902230 28 R* 36 22 M30 23,5 40,50 480 230 200 314
10.07912230 28 L* 36 22 M30 23,5 40,50 480 230 200 314
10.07902636 41 R* 41 26 M36 27,5 46,00 550 280 220 470
10.07912636 41 L* 41 26 M36 27,5 46,00 550 280 220 470
