Green Pin
Green Pin® spriegotājs dakša/dakša ar tapu G-6313

Spriegotājus izmanto trošu, virvju un stieņu nostiprināšanai vai nospriegošanai. Tie ir paredzēti lineārai takelāžai, nospriegošanai vai nostiprināšanai.

Standarts: parasti ASTM F1145-92, iepriekš U.S.
Specifikācija FF-T-791b

Sertifikācija: 2.1., 2.2., 3.1

  • Materiāls: Kalts augstas izturības tērauds SAE 1035 vai 1045
  • Pārklājums: Karsti cinkots
  • Drošības koeficients: 5:1
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam

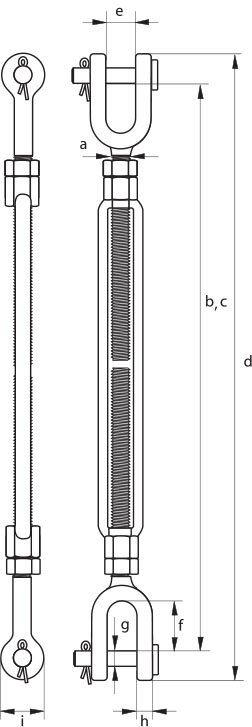

Artikula Nr. Diametrs (mm) Celtspēja (WLL) Vītnes diametrs, a (collās) Platums h (mm) Garums b (mm) Garums c (mm) Garums d (mm) Regulēšana (collās) Atvērums e (mm) Garums f (mm) Diametrs g (mm) Svars CAD
11.51SSGPGG1906 41 2,36 3/4 16 369 487 439 6 24 38 16 2,59
11.51SSGPGG1909 41 2,36 3/4 16 444 640 514 9 24 38 16 3,13
11.51SSGPGG1912 41 2,36 3/4 16 520 792 590 12 24 38 16 3,42
11.51SSGPGG1918 41 2,36 3/4 16 670 1 096 740 18 24 38 16 4,51
11.51SSGPGG2212 48 3,27 7/8 19 561 826 638 12 27 42 19 4,93
11.51SSGPGG2218 48 3,27 7/8 19 713 1 132 790 18 27 42 19 6,41
11.51SSGPGG2518 54 4,5 1 1/4 20 903 1 470 988 24 31 50 22 8,9
11.51SSGPGG2524 54 4,54 1 20 447 554 532 6 31 50 22 5,18
11.51SSGPGG2506 54 4,54 1 20 598 859 683 12 31 50 22 6,43
11.51SSGPGG2512 54 4,54 1 20 750 1 168 835 18 31 50 22 8,4
11.51SSGPGG3212 68 6,9 1 1/4 26 641 914 748 12 44 71 29 11,2
11.51SSGPGG3218 68 6,9 1 1/4 26 803 1 228 910 18 44 71 29 13,6
11.51SSGPGG3224 68 6,9 1 1/2 26 962 1 539 1 069 24 44 71 29 15
11.51SSGPGG3812 80 9,71 1 1/2 28 675 942 806 12 52 71 35 17
11.51SSGPGG3818 80 9,71 1 1/2 28 825 1 244 956 18 52 71 35 19,3
11.51SSGPGG3824 80 9,71 1 1/2 28 980 1 551 1 111 24 52 71 35 20,7
11.51SSGPGG4518 90 12,7 1 3/4 33 938 1 316 1 092 18 60 86 41 25
11.51SSGPGG4524 90 12,7 1 3/4 33 1 089 1 621 1 243 24 60 86 41 28,7
11.51SSGPGG5024 107 16,8 2 40 1 151 1 671 1 338 24 63 93 51 45,4
11.51SSGPGG6424 143 27,2 2 1/2 41 1 255 1 831 1 480 24 75 114 57 88
11.51SSGPGG6924 158 34 2 3/4 41 1 348 1 882 1 604 24 90 110 70 98

Uzgaļus var kombinēt, izņemot spriegotājus ar vītnes diametru līdz 1”. Lai saņemtu papildus informāciju, lūdzu sazienieties ar mums.

Lejuplādēt CAD rasējumu

Faila formāts

Saņemt rasējumu
Lejupielādēt
