Red Rooster

RED ROOSTER pneimatiskā ķēžu vinča ar vagoneti kravu pārvietošanai ar svaru no 250 līdz 2000 kg. TCR sērijas jaudīgas vinčas ir piemērotas smagā rūpniecībā, kuģu būvē un jūrā. Izturīgs tērauda korpuss.

Standarta funkcijas:

  • Precīza regulējama ātruma kontrole (pults vai radio vadība)
  • Optimāla kravas vadība, ļoti precīza pozicionēšana
  • 4 pogu radio vadība, kas manevrē gan pacēlāju, gan ratiņus
  • Kompakts dizains
  • Gala atdures sistēma
  • Iebūvēts slodzes ierobežotājs
  • 4 riteņu vagonete
  • Vagoneti piemērota dažādām sijām
  • Ritenīšu forma ir piemērota siju slaidumu vietām
  • Pret apgašanās un pret nomešanas sistēma
  • Zems trokšņa līmenis
  • Gaisa spiediens 0,4 - 0,63 MPa (4 - 6,3 Bar).

Papildus:

  • Jūrniecībai / izturīga pret koroziju
  • Pārklājums no C2 - Industriālais līdz C5 - Ārzonas specifikācija (Standartā sarkans pārklājums. Citas RAL krāsas pieejamas pēc pieprasījuma)
  • Pults izvēle
  • Radio tālvadība elektropneimatiskām vadības ierīcēm
  • Vadības sistēmas
  • Ķēdes konteineri (P.V.C., cinkots vai nerūsējošā tērauda)
  • Pieejami dažāda veida āķi
  • Gaisa pievades sistēma un vārsti
  • Gaisa pievades iekārta
  • Lieka gaisa izvade
  • Īpaša pieeja individuāliem risinājumiem
  • Elektropievādes sistēma
  • Galvenais avārijas gaisa izlaišanas ventils

ATEX:

Saskaņā ar EK Direktīvu 94/9/EC (Ex klasifikācija)

Ieteicams:

Mēs iesakām izmantot gaisa aerācijas sistēmu SMC (tiek pārdots atsevišķi)

Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Celtspēja (WLL)
tonnās

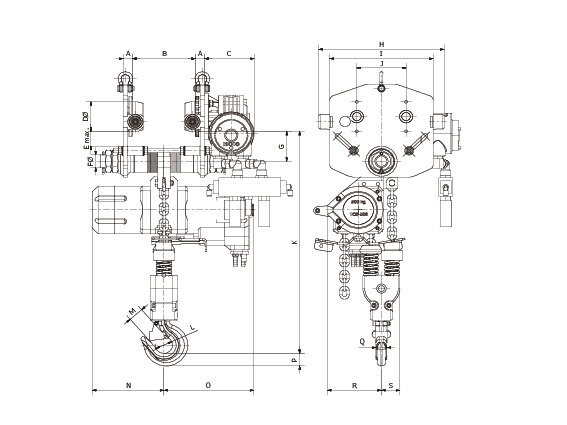

Ķēdes kritumu skaits Celšanas ātrums bez slodzes (m/min) Celšanas ātrums ar slodzi (m/min) Svars ar 3m celšanas augstumu (kg) minimum hose diam " hose Gaisa patēriņš ceļot (l/sek) A (mm) B (mm) C (mm) D Ø E (mm) F Ø G (mm) H (mm) I (mm) J (mm) K (mm) L Ø M (mm) N (mm) O (mm) P (mm) Q (mm) R (mm) S CAD
16.30TCR-250-AT2S 0,25 1 19 9,3 32 1/2" 15 21 TBC 135 70 35 35 71 285 235 112 350 36 22 112 140 15 20 70 22
16.30TCR-500-AT2S 0,25 1 20,5 10,5 31 1/2" 25 21 TBC 135 70 35 35 71 285 235 112 525 40 29 156 186 29,5 25 113 20
16.30TCR-500/2-AT2S 0,5 2 9,5 4,6 34 1/2" 15 21 TBC 135 70 35 35 71 285 235 112 390 35 25 112 140 25 18 87,5 32,5
16.30TCS-500-AT2S 0,5 1 33 17 41 1/2" 28 21 TBC 135 70 35 35 71 285 235 112 450 36 22 163 205 15 20 100 18,5
16.30TCR-1000/2-AT2S 1 2 9,5 5,3 35 1/2" 25 21 TBC 135 70 35 35 71 285 235 112 560 40 29 156 186 29,5 25 147 42
16.30TCR-1000-AT2S 1 1 11,3 6 34 1/2" 25 21 TBC 135 70 35 35 71 285 235 112 525 40 29 156 186 29,5 25 116 23
16.30TCS-980/2-AT2S 1 2 16 8,5 45 1/2" 28 21 TBC 135 70 35 35 71 285 235 112 530 40 23 163 205 30 25 123 42
16.30TCR-2000/2-AT2S 2 2 5,7 3 40 1/2" 25 21 TBC 135 70 35 35 71 285 235 112 645 45 29 155 185 37 30 140 55
