Powertex
  • Cr6+ Free

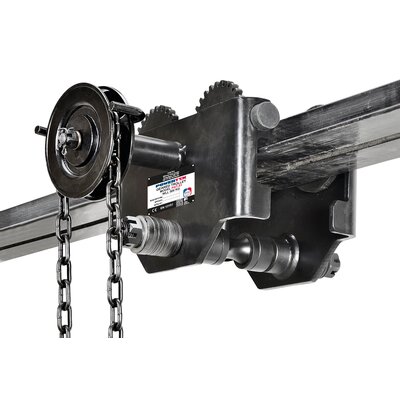

Apraksts: POWERTEX vagonetei ar ķēžu pievadu ir kompakta tērauda konstrukcija, ar mazu svaru. Vagonete ir regulējama, kas nodrošina vieglu pievienošanu dažādu rāmju platumiem un veidiem. Riteņi ar lodīšu gultņiem.
Piemērota lietošanai izklaides industrijā.

Pārbaudes slodze: WLL x 1,5.

  • Marķējums: Atbilstoši standartam, WLL, CE un sērijas nr.
  • Pārklājums: Krāsots - melns.
  • Standarts: EN 13157
  • Drošības koeficients: 4:1
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam
Artikula Nr. Celtspēja (WLL)
tonnās

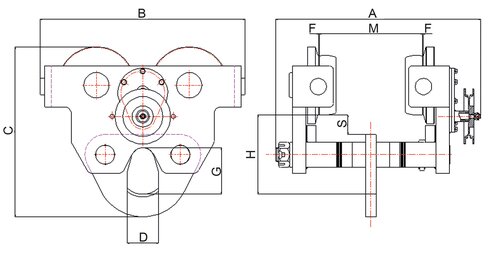

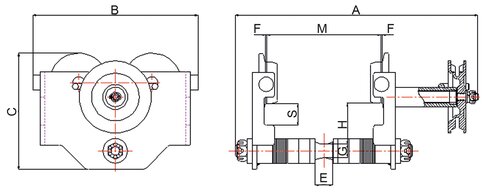

Min. pagrieziena rādiuss (m) Riteņu Ø ārpusē / iekšpusē M (mm) A (mm) B (mm) C (mm) D (mm) H (mm) S (mm) E (mm) G (mm) F (mm) Svars
kg
CAD
16.05PGTS1005 0,5 0,8 79/55 50-180 382 224 159 - 57.5 (55.5) 30 27 18 (22) 1.5-3 9
16.05PGTS1010 1 1 96,2/68 66-188 398 270 190 - 67 (65) 35,5 29 22 (26) 1.5-3 15
16.05PGTS1020 2 1,1 108,2/80 88-200 420 300 218 - 74 (72) 36 43 (35.6) 28 (32) 1.5-3 22
16.05PGTS1030 3 1,3 131,3/100 100-205 456 356 262,5 - 87 (85) 38 46 34 (38) 1.5-3 34
16.05PGTS1050 5 1,4 143,7/110 114-212 474 405 292 - 95.5 (93.5) 41 56 39 (43) 1.5-3 49

Lejuplādēt CAD rasējumu

Faila formāts

Saņemt rasējumu
Lejupielādēt

Lietošanas pamācība
