Powertex
  • Cr6+ Free

Īpaši maza, vieglas konsktrukcijas alumīnija ķēžu vinča ar sviru. Ķēzu vinču var izmantot gan celšanai, gan vilkšanai. Vinčas 250 kg-750 kg tiek piegādāti ar parocīgu somu.

Apraksts:

  • Pārbaudes slodze: 1,5 x WLL
  • Kompakta, viegla konstrukcija ar alumīnija korpusu
  • Izturīga konstrukcija ar pulvera pārklājumu
  • Vinča ar sviru nesatur 6 tipa hromu
  • Lodīšu gultņi maksimāli palielina efektivitāti un apkopes
  • Zobrata virsma ir apstrādāta pret nodilumu un koroziju
  • Droša, uz slodzi reaģējošā automātiskā bremžu sistēma
  • Vinča aprīkota ar dubultiem bremžu sprudratiem
  • Smalki kalibrēta kravas ķēde vienmērīgai darbībai
  • Grozāmie āķi abos galos ērtākai pozicionēšanai
  • Pārslodzes gadījumā āķi atvēras, nevis lūzt
  • Āķi ir aprīkoti ar drošības aizslēgām
  • Āķiem ir iestrādāti deformācijas pārbaudes punkti pārslodzes noteikšanai
  • Ķēžu vinča ir aprīkota ar RFID (mikroshēmu) ērtai pārbaudei un apkopei
  • QR kods piekļuvei lietošanas instrukcijām vairākās valodās
  • Katrai vinčai ir pārbaudes sertifikāts un atbilstības deklarācija
  • 14 valodu lietošanas pamācība
  • Pieejamas rezerves daļas
  • Materiāls: Izturīga alumīnija / tērauda konstrukcija, gumijas rokturis
  • Marķējums: Atbilstoši standartam, CE marķējums, POWERTEX, modelis, WLL, ķēdes veids, sērijas numurs, lietotāja rokasgrāmata / QR kods
  • Darba temperatūra :  -10°C līdz +50°C
  • Pārklājums: Korpuss - balts pulvera pārklājums, aizmugurējais vāks un āķi - melns pulvera pārklājums
  • Standarts: EN 13157, EN 818-7
  • Drošības koeficients: 4:1
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Celtspēja (WLL)
tonnās

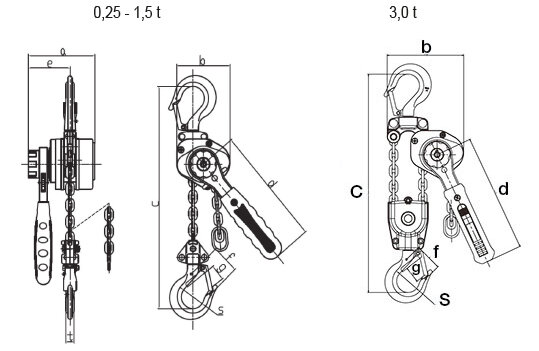

Modelis Celšanas augstums (m) Ķēdes izmērs (mm) Kritumu skaits Maks. rokas spēks (kg) a (mm) b (mm) c (mm) d (mm) e (mm) f (mm) g (mm) s (mm) t (mm) Svars
kg
CAD
16.20PALHS10025015 0,25 PALH-S1/250KG 1,5 3 x 9 1 29 87 68 200 145 55,5 35,5 21 32 11 1,45
16.20PALHS10025030 0,25 PALH-S1/250KG 3 3 x 9 1 29 87 68 200 145 55,5 35,5 21 32 11 1,95
16.20PALHS10050015 0,5 PALH-S1/500KG 1,5 4 x 12 1 27 100,5 81 250 160 62,5 42 24,5 34,5 12 2,5
16.20PALHS10050030 0,5 PALH-S1/500KG 3 4 x 12 1 27 100,5 81 250 160 62,5 42 24,5 34,5 12 3,3
16.20PALHS10075015 0,75 PALH-S1/750KG 1,5 5 x 15 1 33 105 92 260 180 64 42 28,5 35,5 14 3,4
16.20PALHS10075030 0,75 PALH-S1/750KG 3 5 x 15 1 33 105 92 260 180 64 42 28,5 35,5 14 4,3
16.20PALHS10150015 1,5 PALH-S1/1500KG 1,5 7,1 x 20,1 1 42 122 109 330 220 68,5 52 35 42,5 21,5 6,27
16.20PALHS10150030 1,5 PALH-S1/1500KG 3 7,1 x 20,1 1 42 122 109 330 220 68,5 52 35 42,5 21,5 8,2
16.20PALHS10300015 3 PALH-S1/3000KG 1,5 7,1 x 20,1 2 43 122 160 432 220 68,5 61,9 43 50 24,5 9,11
16.20PALHS10300030 3 PALH-S1/3000KG 3 7,1 x 20,1 2 43 122 160 432 220 68,5 61,9 43 50 24,5 12,4
