Working Load Limit (WLL) - steel wire ropes

The working load limit of multi leg slings

The working load limit of any master link shall be at least equal to that of the sling. The working load limit of any intermediate link fitted to a three-leg or four-leg sling shall be at least equal to 1,6 times the WLL of one of the legs suspended from it.

WARNING! When using the steel wire rope sling for projected lifting with an angel (ß) less then 45^o, the working load limit will increase. This shall be informed by the time of order.

Working load limits for slings with fibre core

Fibre core

General: Working load limits for slings with fibre core in grade 1770 or 1960 N/mm²  ferrule-secured, P- or PK-ferrules.

Fibre core - 1770 N/mm²

Rope		WLL in tons for steel wire rope with fibre core 1770 N/mm²
Ø		Single			2-leg & basket*		3- 4-leg*		Endless
mm		Straight	Choked	Basket	0°-45°	45°-60°	0°-45°	45°-60°	Straight		Choked	Basket
Factor (KL)		1	0,8	2	1,4	1	2,1	1,5	2		1,6	4
3		0,09	0,07	0,18	0,12	0,09	0,19	0,13	0,18		0,14	0,36
4		0,15	0,12	0,3	0,21	0,15	0,31	0,22	0,3		0,24	0,6
5		0,25	0,2	0,5	0,35	0,25	0,5	0,35	0,5		0,4	1
6		0,35	0,28	0,7	0,5	0,35	0,7	0,5	0,7		0,55	1,4
7		0,5	0,4	1	0,7	0,5	1	0,75	1		0,8	2
8		0,7	0,55	1,4	0,95	0,7	1,5	1,05	1,4		1,1	2,8
9		0,85	0,7	1,7	1,2	0,85	1,8	1,3	1,7		1,4	3,4
10		1,05	0,85	2,1	1,5	1,05	2,25	1,6	2,1		1,7	4,2
11		1,3	1	2,6	1,8	1,3	2,7	1,95	2,6		2,12	5,2
12		1,55	1,2	3,1	2,12	1,55	3,3	2,3	3,1		2,5	6,2
13		1,8	1,4	3,6	2,5	1,8	3,85	2,7	3,6		2,9	7,2
14		2,12	1,7	4,2	3	2,12	4,35	3,15	4,24		3,3	8,48
16		2,7	2,2	5,4	3,85	2,7	5,65	4,2	5,4		4,35	10,8
18		3,4	2,7	6,8	4,8	3,4	7,2	5,2	6,8		5,65	13,6
20		4,35	3,4	8,7	6	4,35	9	6,5	8,7		6,9	17,4
22		5,2	4,1	10,4	7,2	5,2	11	7,8	10,4		8,4	20,8
24		6,3	5	12,6	8,8	6,3	13,5	9,4	12,6		10	25,2
26		7,2	5,8	14,4	10	7,2	15	11	14,4		11,8	28,8
28		8,4	6,7	16,8	11,8	8,4	18	12,5	16,8		13,5	33,6
32		11	8,8	22	15	11	23,5	16,5	22		18	44
36		14	11,2	28	19	14	29	21	28		22,5	56
40		17	13,6	34	23,5	17	36	26	34		28	68
44		21	16,8	42	29	21	44	31,5	42		33,5	84
48		25	20	50	35	25	52	37	50		40	100
52		29	23,2	58	40	29	62	44	58		47	116
56		33,5	26,8	67	47	33,5	71	50	67		54	134
60		39	31,2	78	54	39	81	58	78		63	156
* When using a multi-leg sling in a choker hitch - reduce the value with 20%.

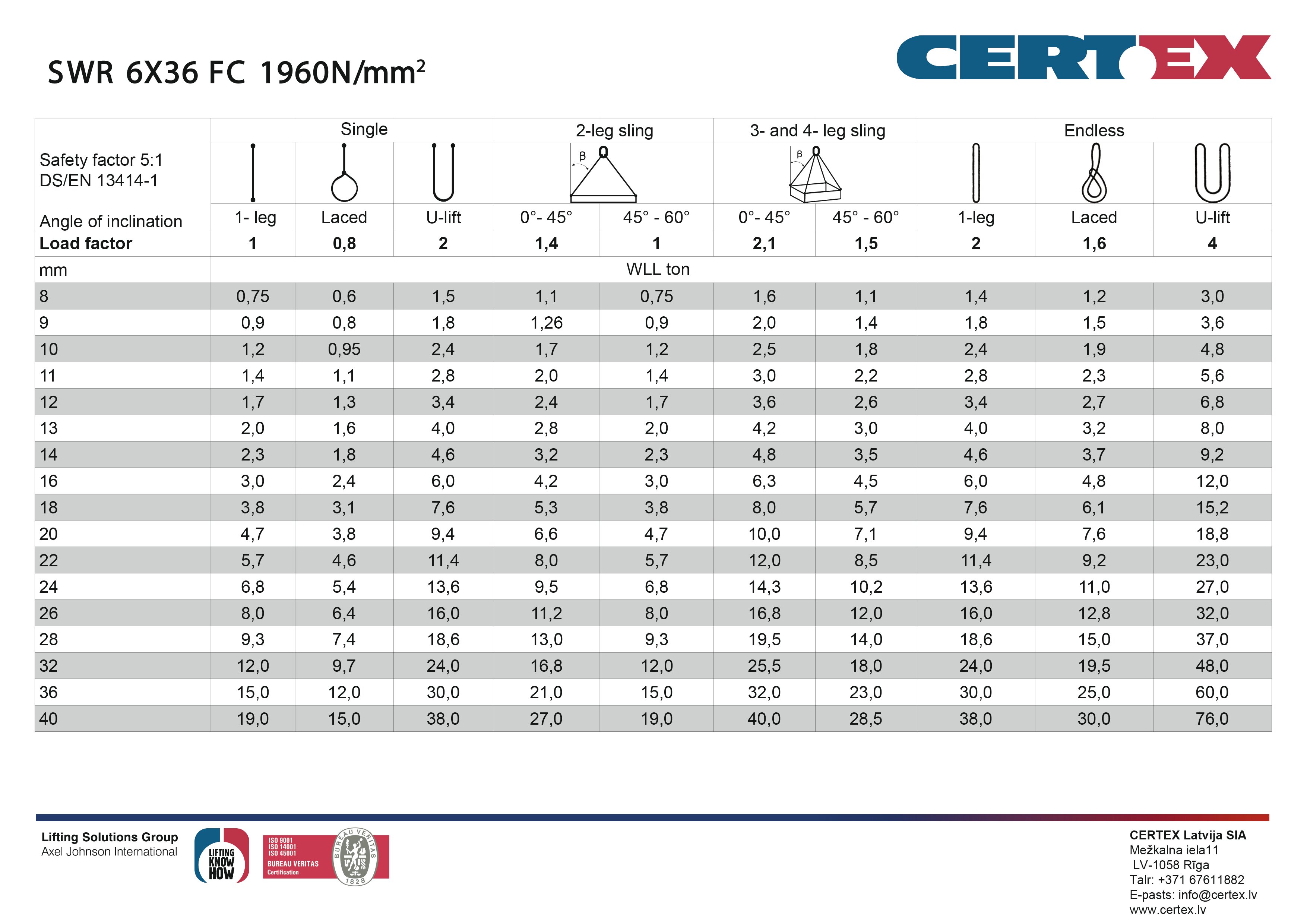

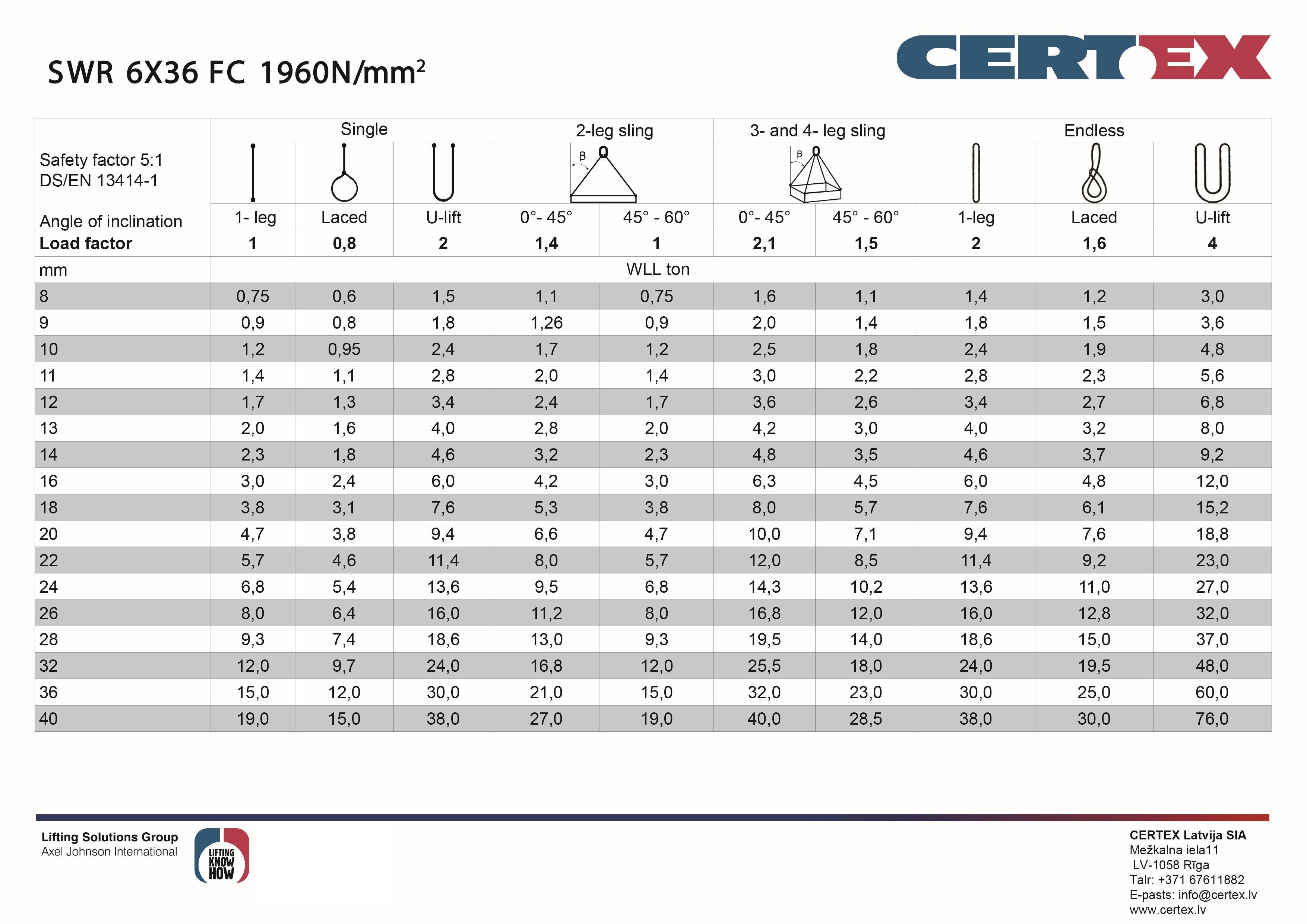

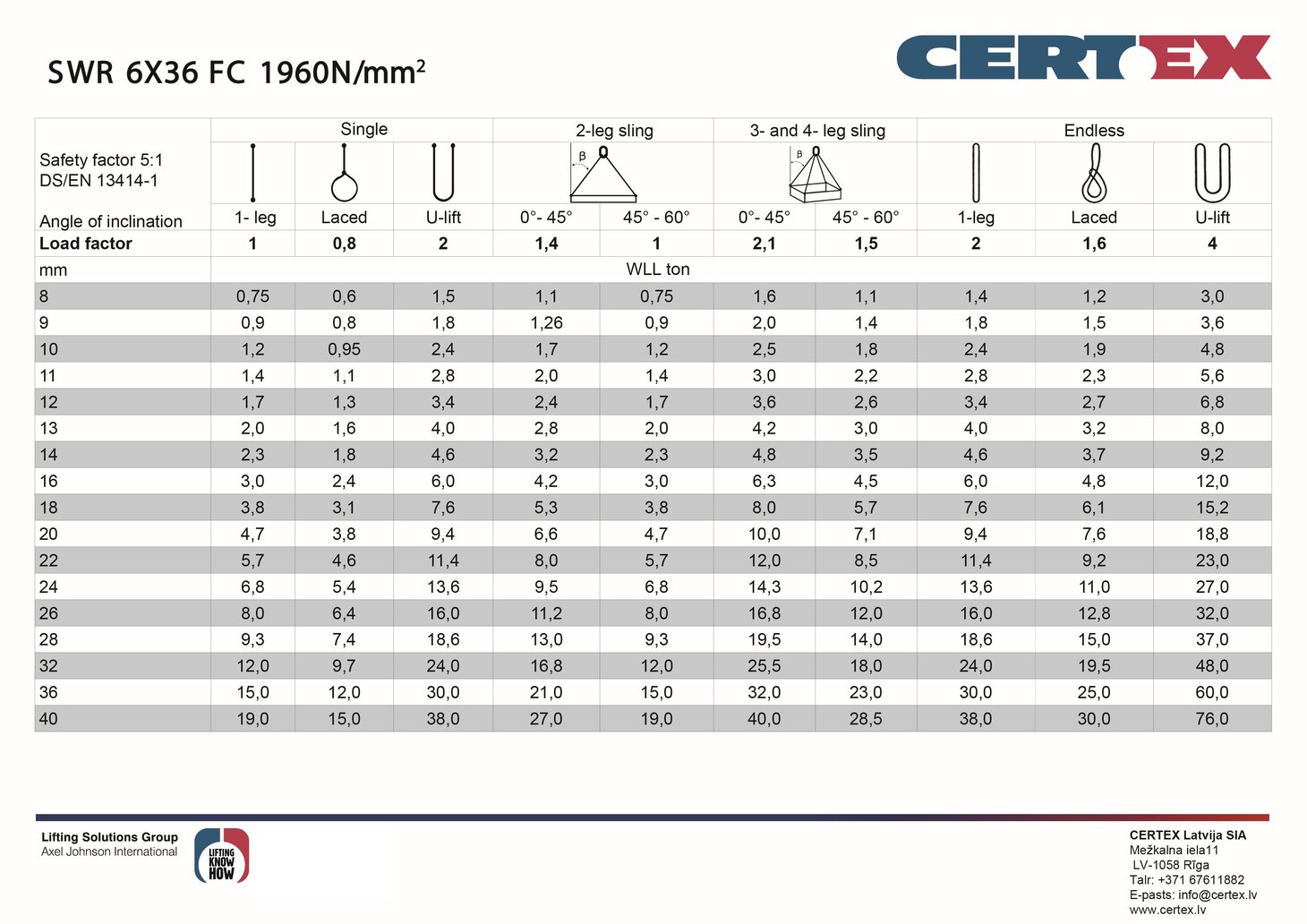

Fibre core - 1960 N/mm²

Rope		WLL in tons for steel wire rope with fibre core 1960 N/mm²
Ø		Single			2-leg & basket*		3- 4-leg*		Endless
mm		Straight	Choked	Basket	0°-45°	45°-60°	0°-45°	45°-60°	Straight		Choked	Basket
Factor (KL)		1	0,8	2	1,4	1	2,1	1,5	2		1,6	4
3		0,1	0,08	0,2	0,14	0,1	0,21	0,15	0,2		0,18	0,4
4		0,18	0,14	0,38	0,25	0,18	0,38	0,27	0,36		0,3	0,72
5		0,28	0,22	0,56	0,38	0,28	0,57	0,4	0,56		0,43	1,12
6		0,4	0,32	0,8	0,56	0,4	0,84	0,6	0,8		0,64	1,6
7		0,55	0,4	1,1	0,75	0,55	1,13	0,825	1,1		0,9	2,2
8		0,75	0,6	1,5	1,1	0,75	1,6	1,1	1,4		1,2	3
9		0,9	0,8	1,8	1,26	0,9	2	1,4	1,8		1,5	3,6
10		1,2	0,95	2,4	1,7	1,2	2,5	1,8	2,4		1,9	4,8
11		1,4	1,1	2,8	2	1,4	3	2,2	2,8		2,3	5,6
12		1,7	1,3	3,4	2,4	1,7	3,6	2,6	3,4		2,7	6,8
13		2	1,6	4	2,8	2	4,2	3	4		3,2	8
14		2,3	1,8	4,6	3,2	2,3	4,8	3,5	4,6		3,7	9,2
16		3	2,4	6	4,2	3	6,3	4,5	6		4,8	12
18		3,8	3,1	7,6	5,3	3,8	8	5,7	7,6		6,1	15,2
20		4,7	3,8	9,4	6,6	4,7	10	7,1	9,4		7,6	18,8
22		5,7	4,6	11,4	8	5,7	12	8,5	11,4		9,2	23
24		6,8	5,4	13,6	9,5	6,8	14,3	10,2	13,6		11	27
26		8	6,4	16	11,2	8	16,8	12	16		12,8	32
28		9,3	7,4	18,6	13	9,3	19,5	14	18,6		15	37
32		12	9,7	24	16,8	12	25,5	18	24		19,5	48
36		15	12	30	21	15	32	23	30		25	60
40		19	15	38	27	19	40	28,5	38		30	76
44		23	18	46	32	23	48	34	46		37	92
48		27	22	54	38	27	57	41	54		44	108
52		32	26	64	45	32	67	48	64		51	128
56		37	30	74	52	37	78	56	74		60	148
60		43	34	86	60	43	90	64	86		68	172
* When using a multi-leg sling in a choker hitch - reduce the value with 20%.

Working load limits for slings with steel core

Steel core

General: Working load limits for slings with steel core in grade 1770 N/mm² and 1960 N/mm² ferrule-secured, P- or PK-ferrules.

Steel core - 1770 N/mm²

Rope		WLL in tons for wire rope with steel core 1770 N/mm²
Ø		Single			2-leg & Basket*		3-4-leg*		Endless
mm		Straight	Choked	Basket	0°-45°	45°-60°	0°-45°	45°-60°	Straight		Choked	Basket
Factor (KL)		1	0,8	2	1,4	1	2,1	1,5	2		1,6	4
3		0,1	0,08	0,2	0,14	0,1	0,21	0,15	0,2		0,16	0,4
4		0,17	0,14	0,34	0,24	0,17	0,36	0,25	0,34		0,27	0,68
5		0,27	0,22	0,54	0,38	0,27	0,56	0,41	0,54		0,43	1,08
6		0,38	0,3	0,76	0,53	0,38	0,8	0,57	0,76		0,61	1,52
7		0,53	0,42	1,06	0,74	0,53	1,1	0,8	1,06		0,85	2,12
8		0,75	0,6	1,5	1,05	0,75	1,55	1,1	1,5		1,2	3
9		0,95	0,75	1,9	1,3	0,95	2	1,4	1,9		1,5	3,8
10		1,15	0,9	2,3	1,6	1,15	2,4	1,7	2,3		1,85	4,6
11		1,4	1,1	2,8	2	1,4	3	2,12	2,8		2,25	5,6
12		1,7	1,35	3,4	2,3	1,7	3,55	2,5	3,4		2,7	6,8
13		2	1,6	4	2,8	2	4,15	3	4		3,15	8
14		2,25	1,8	4,5	3,15	2,25	4,8	3,4	4,5		3,7	9
16		3	2,4	6	4,2	3	6,3	4,5	6		4,8	12
18		3,7	3	7,4	5,2	3,7	7,8	5,65	7,4		6	14,8
20		4,6	3,7	9,2	6,5	4,6	9,8	6,9	9,2		7,35	18,4
22		5,65	4,5	11,3	7,8	5,65	11,8	8,4	11,3		9	22,6
24		6,7	5,4	13,4	9,4	6,7	14	10	13,4		10,6	26,8
26		7,8	6,2	15,6	11	7,8	16,5	11,5	15,6		12,5	31,2
28		9	7,2	18	12,5	9	19	13,5	18		14,5	36
32		11,8	9,4	23,6	16,5	11,8	25	17,5	23,6		19	47,2
36		15	12	30	21	15	31,5	22,5	30		23,5	60
40		18,5	14,8	37	26	18,5	39	28	37		30	74
44		22,5	18	45	31,5	22,5	47	33,5	45		36	90
48		26	20,8	52	37	26	55	40	52		42	104
52		31,5	25,2	63	44	31,5	66	47	63		50	126
56		36	28,8	72	50	36	76	54	72		58	144
60		42	33,6	84	58	42	88	63	84		67	168
* When using a multi-leg sling in a choker hitch - reduce the value with 20%.

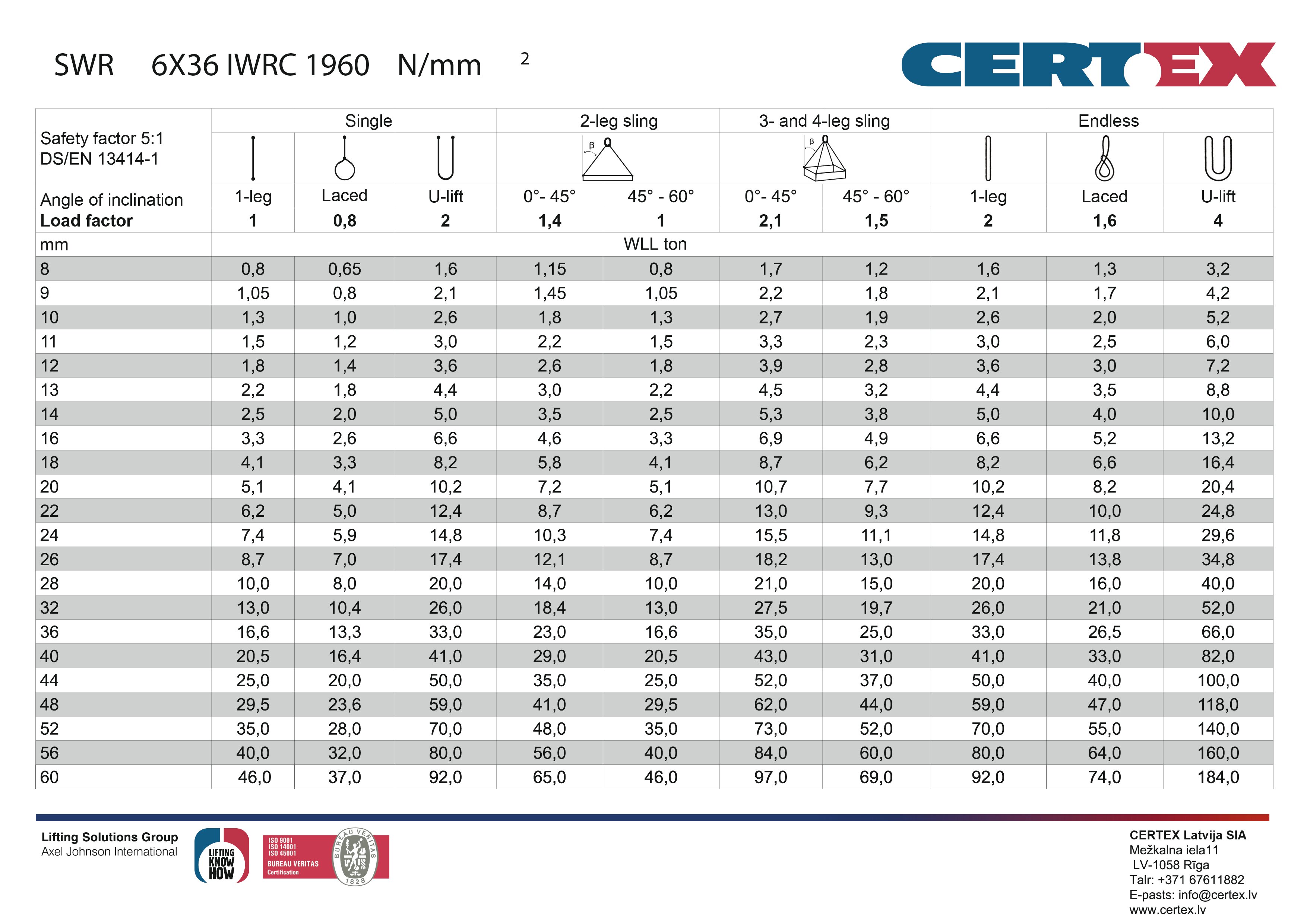

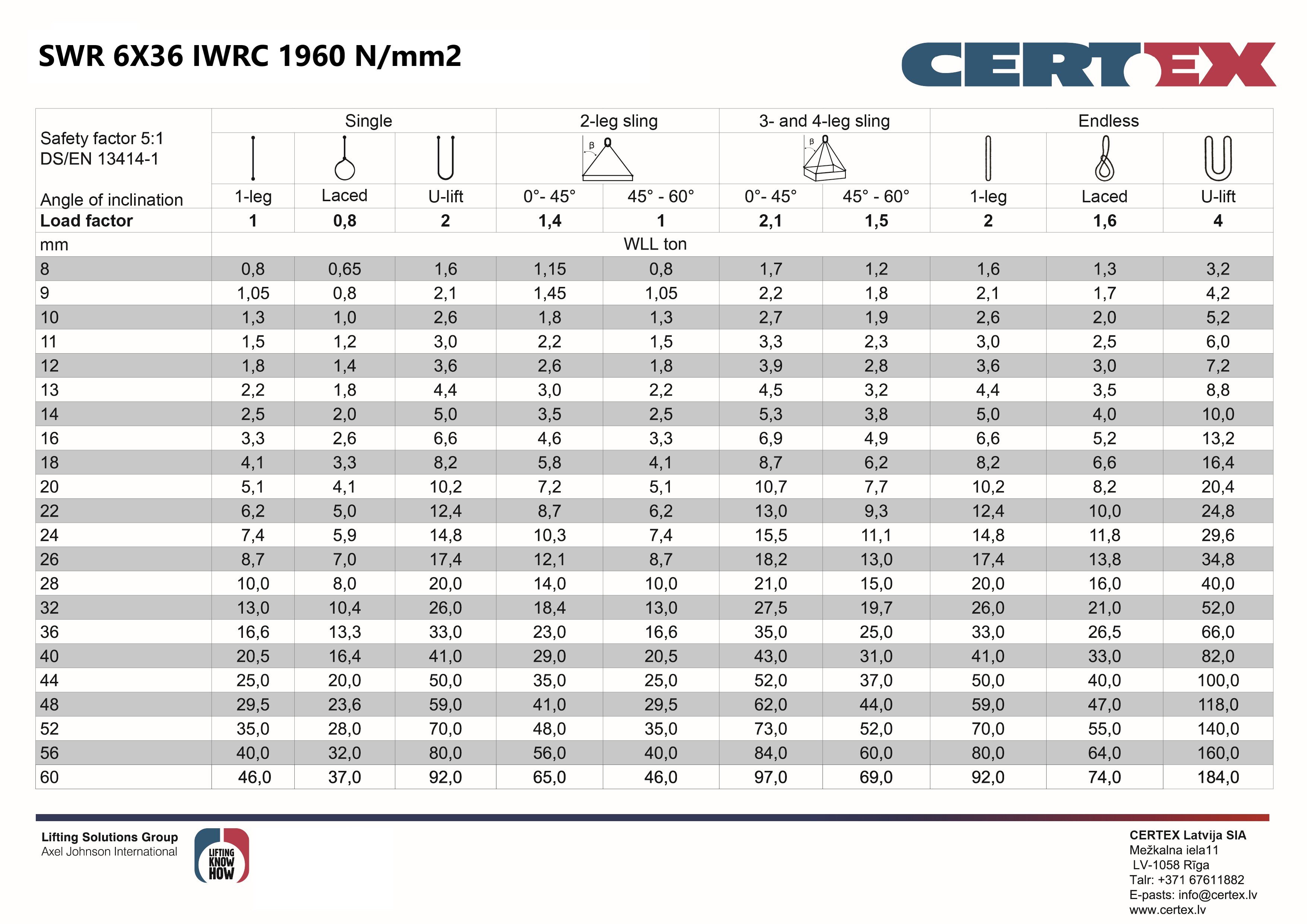

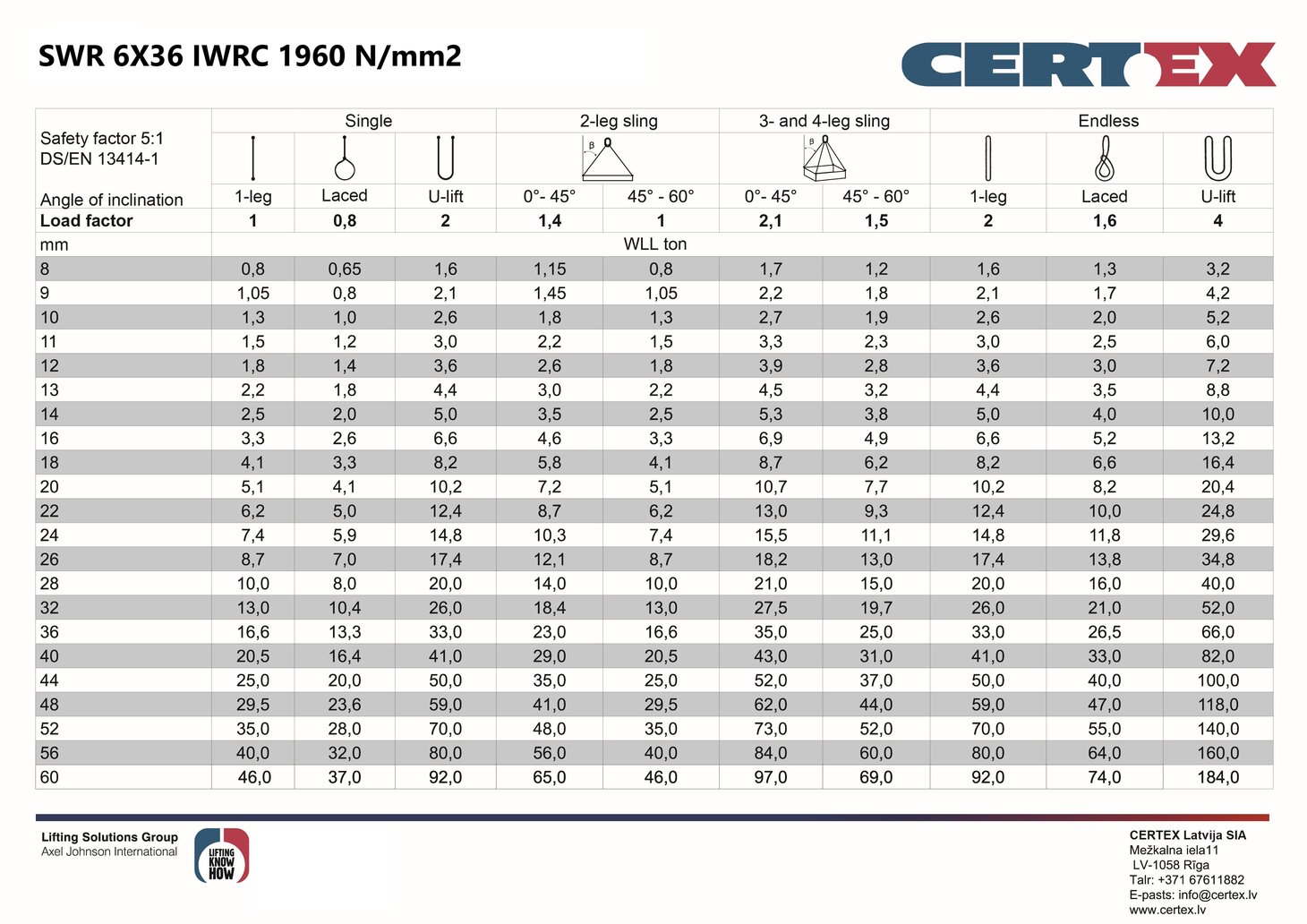

Steel core - 1960 N/mm²

Rope		WLL in tons for wire rope with steel core 1960 N/mm²
Ø		Single			2-leg & Basket*		3-4-leg*		Endless
mm		Straight	Choked	Basket	0°-45°	45°-60°	0°-45°	45°-60°	Straight		Choked	Basket
Factor (KL)		1	0,8	2	1,4	1	2,1	1,5	2		1,6	4
3		0,11	0,09	0,22	0,15	0,11	0,23	0,16	0,22		0,17	0,44
4		0,19	0,15	0,38	0,27	0,19	0,4	0,28	0,38		0,3	0,76
5		0,3	0,24	0,6	0,42	0,3	0,63	0,45	0,6		0,5	1,2
6		0,43	0,34	0,86	0,6	0,43	0,9	0,65	0,86		0,7	1,7
7		0,6	0,5	1,2	0,8	0,6	1,2	0,88	1,2		0,9	2,3
8		0,8	0,65	1,6	1,15	0,8	1,7	1,2	1,6		1,3	3,2
9		1,05	0,8	2,1	1,45	1,05	2,2	1,8	2,1		1,7	4,2
10		1,3	1	2,6	1,8	1,3	2,7	1,9	2,6		2	5,2
11		1,5	1,2	3	2,2	1,5	3,3	2,3	3		2,5	6
12		1,8	1,4	3,6	2,6	1,8	3,9	2,8	3,6		3	7,2
13		2,2	1,8	4,4	3	2,2	4,5	3,2	4,4		3,5	8,8
14		2,5	2	5	3,5	2,5	5,3	3,8	5		4	10
16		3,3	2,6	6,6	4,6	3,3	6,9	4,9	6,6		5,2	13,2
18		4,1	3,3	8,2	5,8	4,1	8,7	6,2	8,2		6,6	16,4
20		5,1	4,1	10,2	7,2	5,1	10,7	7,7	10,2		8,2	20,4
22		6,2	5	12,4	8,7	6,2	13	9,3	12,4		10	24,8
24		7,4	5,9	14,8	10,3	7,4	15,5	11,1	14,8		11,8	29,6
26		8,7	7	17,4	12,1	8,7	18,2	13	17,4		13,8	34,8
28		10	8	20	14	10	21	15	20		16	40
32		13	10,4	26	18,4	13	27,5	19,7	26		21	52
36		16,6	13,3	33	23	16,6	35	25	33		26,5	66
40		20,5	16,4	41	29	20,5	43	31	41		33	82
44		25	20	50	35	25	52	37	50		40	100
48		29,5	23,6	59	41	29,5	62	44	59		47	118
52		35	28	70	48	35	73	52	70		55	140
56		40	32	80	56	40	84	60	80		64	160
60		46	37	92	65	46	97	69	92		74	184
* When using a multi-leg sling in a choker hitch - reduce the value with 20%.
