Ropeblock

Apraksts: Kalts čuguna troses uzgalis ar tapu. Komplektējas ar skrūvi un tapu. Paredzēts troses iestrādei ar aizliešanas metodi.




Brīdinājums! Salāgojiet lai uzgaļa izturība pārsniegtu troses trūkšanas slodzi.

  • Pārklājums: Cinkots.
  • Piezīme: Nestandarta troses diametriem izvēlieties uzgali ar tuvāko lielāko izmēru.
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam

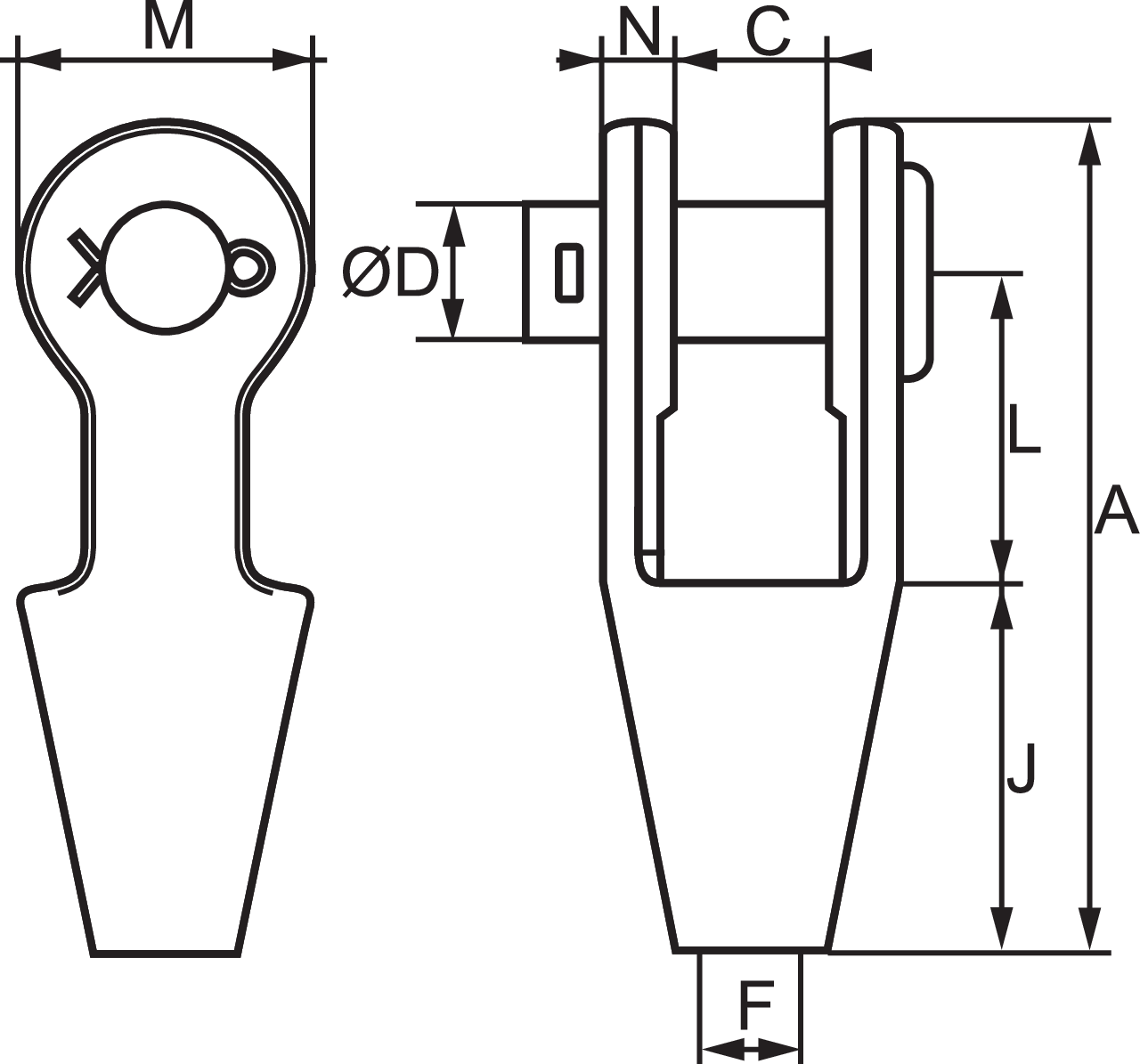

Artikula Nr. Kods Min. trūkšanas slodze (t) Diametrs (mm) N (mm) A (mm) C (mm) D (mm) F (mm) J (mm) L (mm) M (mm) Svars
kg
CAD
10.10OSS196P OSS-196 P 8 6-7 9 109 19 16 8,5 50 40 34 0,4
10.10OSS197P OSS-197 P 12 8-10 11 124 21 20,6 12 57 45 42 0,8
10.10OSS198P OSS-198 P 20 11-13 12 142 25 25 14 64 51 50 1
10.10OSS199P OSS-199 P 25 14-16 14 171 32 30 17,5 76 63 58 1,8
10.10OSS100P OSS-100 P 40 18-19 16 205 38 35 21 89 76 70 3,2
10.10OSS104P OSS-104 P 55 20-22 19 235 44 41 24 101 89 80 4,6
10.10OSS108P OSS-108 P 75 23-26 22 275 51 51 28 114 101 104 8
10.10OSS111P OSS-111 P 90 27-30 25 306 57 57 32 127 114 114 11
10.10OSS115P OSS-115 P 125 31-36 28 338 63 63 38 139 127 126 16
10.10OSS118P OSS-118 P 150 37-39 30 394 76 70 41 152 162 142 23
10.10OSS120P OSS-120 P 170 40-42 33 418 76 76 44 165 165 152 27
10.10OSS125P OSS-125 P 225 43-48 39 468 89 89 51 190 178 176 41
10.10OSS128P OSS-128 P 280 49-54 46 552 101 95 57 216 228 194 58
10.10OSS130P OSS-130 P 360 55-60 53 598 113 108 63 228 250 210 85
*Var piegādāt arī ar skrūvi un uzgriezni. Citi izmēri pēc pieprasījuma.
