Ropeblock

Apraksts: Kalts čuguna troses uzgalis ar cilpu. Paredzēts troses iestrādei ar aizliešanas metodi.




Brīdinājums! Salāgojiet, lai uzgaļa izturība pārsniegtu troses trūkšanas slodzi.

  • Pārklājums: Cinkots
  • Piezīme: Nestandarta troses diametriem izvēlieties uzgali ar tuvāko lielāko izmēru.
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam

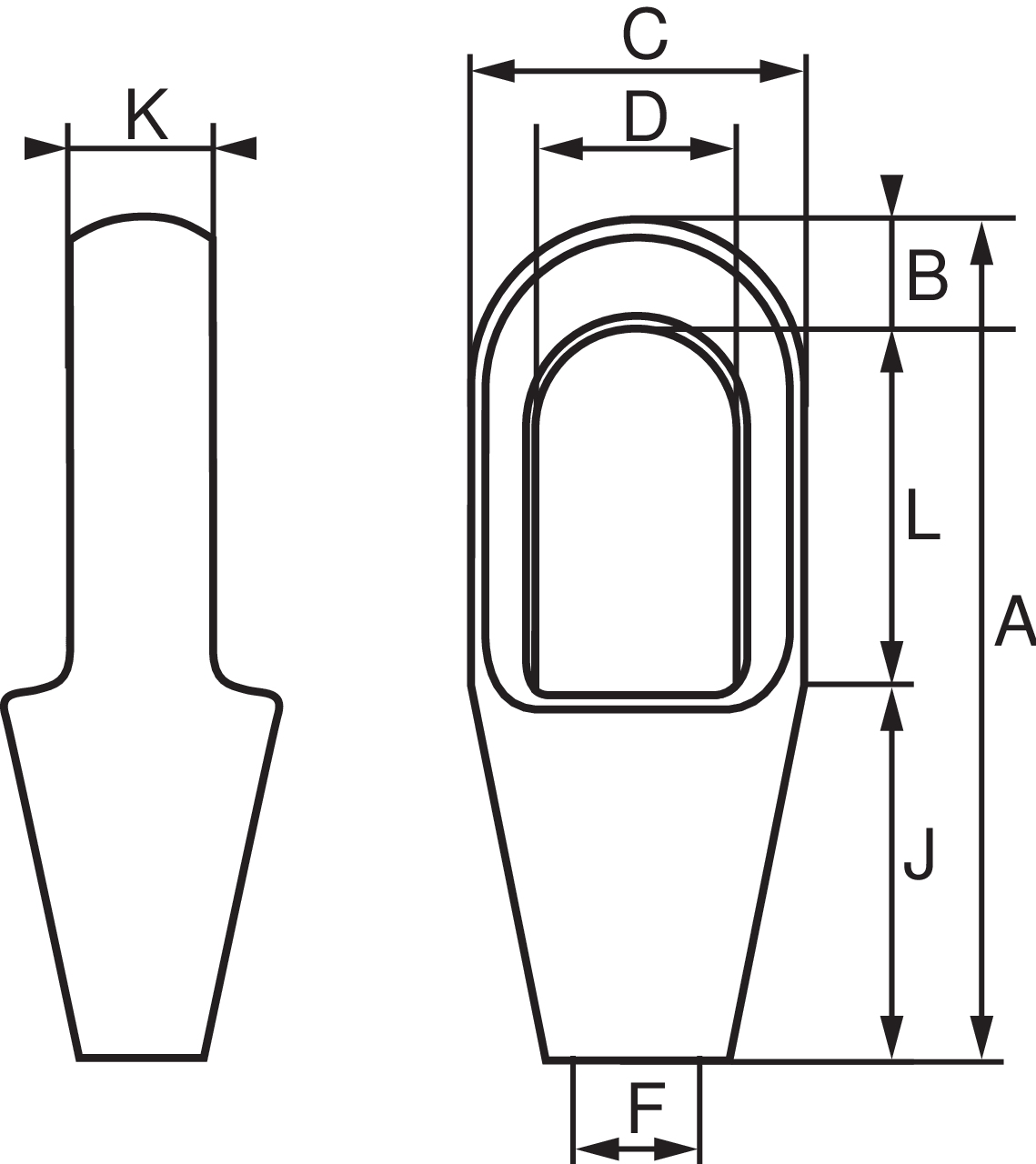

Artikula Nr. Kods Min. trūkšanas slodze (t) Diametrs (mm) Kods A (mm) B (mm) C (mm) D (mm) F (mm) J (mm) K (mm) L (mm) Svars
kg
CAD
10.10CSS296G G-71 8 6-7 101 11 37 22 8,5 50 13 40 0,3
10.10CSS297G G-72 12 8-10 04A0190 119 14 43 25 12 57 17,5 48 0,5
10.10CSS298G G-73 20 11-13 04A0200 140 17,5 51 30 14 63,5 22,5 59 0,7
10.10CSS299G G-74 25 14-16 04A0210 162 20,6 67 36 17,5 76 26 65 1,3
10.10CSS200G G-75 40 18-19 04A0220 194 27 76 42 21 89 32 78 2,1
10.10CSS201G G-76 55 20-22 04A0230 224 33 92 47 24 101 38 90 3,6
10.10CSS204G G-77 75 23-26 04A0240 253 36 104 57 28 114 44 103 5,3
10.10CSS207G G-78 90 27-30 04A0250 282 39 114 63 32 127 51 116 7
10.10CSS212G G-79 125 31-36 04A0260 312 43 127 70 38 139 57 130 9,7
10.10CSS215G G-80 150 37-39 04A0270 358 51 136 79 41 152 63 155 13
10.10CSS217G G-81 170 40-42 390 54 146 83 44 165 70 171 17
10.10CSS219G G-82 225 43-48 443 55 171 93 51 190 76 198 26
10.10CSS222G G-83 280 49-54 502 62 193 100 57 216 82 224 37,5
10.10CSS224G G-84 360 55-60 548 73 216 112 63 228 92 247 50
